康艺MV－6772 型机主开关电源和遥控电源电路解析

(一) 电源电路结构特性及工作过程

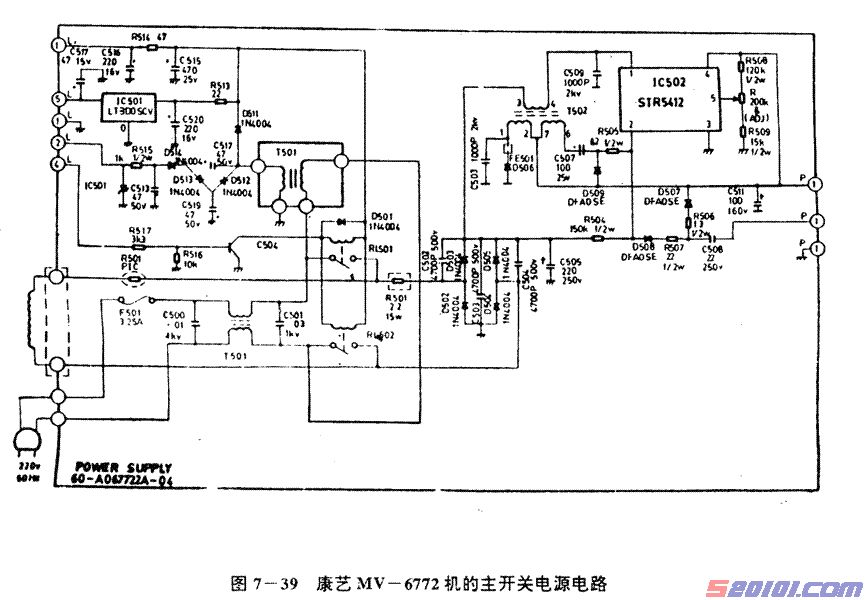

康艺 MV 一 6772 型 26 英寸直角平面遥控彩色电视机的主开关电源电路采用电源厚膜 块 STR5412 及外围元件组成，其电路见图 7—39 所示。

如图，该电源采用行频同步串联式开关电源，主要由电源厚膜块 STR5412 及开关变压 器等器件组成。当按下电源开关后，启动电路工作，继电器 RL501、RL502 吸合，220V 交 流电压经 D502～D505 和 C505 整流滤波，产生+300V 脉动直流电压，通过开关变压器 T502
（3）～（4）绕组加到厚膜电路 STR5412(1)脚(即内部开关管集电极)，与外围电路组成自激 振荡器。
由于其开关振荡及稳压调控过程同本节西湖 54D6 系列机相同，故在此不再阐述，请参
考前面介绍的内容。这是仅将其遥控电源的产生与工作过程简介如下： 当电视机插入电源插座后，L 插座(1)端将 20V 电压提供给遥控接收电路；L 插座(5)端
输出 5V 电压给微处理器 IC801 及其它集成电路;L 插座(2)端输出-31V 电压给存储控制集成
块 IC802；L 插座(4)端受微处理器的电压控制输出端(27)脚控制。在电视机处于停机即等待 状态时，微处理器的(27)端为 0V，当按电源开关或用遥控器开机后，微机送出 4.2V 控制电 压，驱动小型继电器 RL501、RL502 接通，使交流电源输入，整机得电而正常工作。
待命状态电路主要由 T503  小型电源变压器、IC501、IC502、Q504 等元件组成。T503
初级输入交流 220V．次圾输出 15V 交流电压。经整流、稳压后输出三组电压：其中一路经 D510 整流，通过 R513、C520 滤波后获得约 17V 直流电压，再经 IC501 三端稳压器输出 5V 电压，从  L5  插座的(5)端供给微处理器等集成电路。如果无此电压输出，则无法开机(注： 在实际电路中，D511 与 R513 不连接。而 D510 原图未标，其正端接 T503 次级，负端连接 R513，给 IC503 提供电压)。另一路经 D511 整流，R514、C518 滤波后从 L(1)端输出 20V 电 压，供遥控接收电路。
