彩电枕形校正电路(TDA8145)

2017-05-16 19:26:44  阅读 100 次 评论 0 条
摘要:

彩电枕形校正电路  枕形校正电路是25以上彩电必有的电路,此电路如有故障将会影响电视行幅和使图像在水平方向上产生枕形失真,枕形失真校正电路结构有纯IC型(如TDA8145),分立元件型,晶体管和IC混合型

彩电枕形校正电路

  枕形校正电路是25以上彩电必有的电路,此电路如有故障将会影响电视行幅和使图像在水平方向上产生枕形失真,枕形失真校正电路结构有纯IC型(如TDA8145),分立元件型,晶体管和IC混合型.

  1. 纯IC型

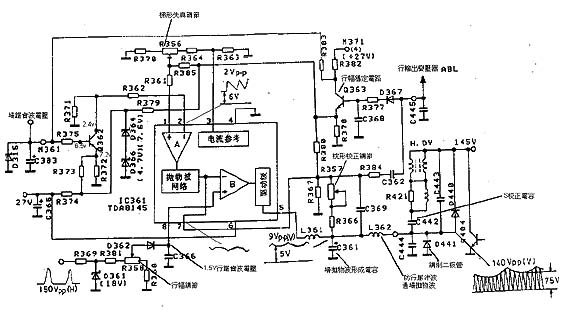

  TDA8145是用得最广的枕形校正专用IC,其基本工作原理如下(图1):

彩电枕形校正电路(TDA8145) 第1张

  场锯齿波电压经Q362倒相放大后通过R362送至IC361的2脚,经IC内部放大限幅并作波形处理后在7脚形成上凸的场频抛物波电压,同时加至内部运放的反相输入端与8脚输入的行频锯齿波电压经运算并经倒相驱动后由IC361第5脚输出,形成下凹的场抛物波电压(幅度受场频抛物波电压调制的行脉冲).此电压经L361,C361的积分作用后,在C361上形成约10VP-P的下凹的场抛物波电压,经L362加到行输出电路的二极管D441及电容C444两端,形成对行偏转电流幅度的调制,从而起到枕形失真的校正的作用.图中的R357为枕型失真校正量调节电位器,调节它实质上是改变了IC361的5脚输出信号反馈到7脚的负反馈量,也就改变了5脚输出的抛物波电压幅度,使校正量适中,使光栅保持矩状不失真状态。R358为行幅度调整电位器,由行输出变压器送来的行脉冲信号经R369和D361的切割后形成纯18Vp-p的脉冲,通过R358调节后,经D362与C366的积分作用形成行锯齿波电压加至IC361的8脚,调节R358即可改变8脚输入脉冲的幅度,也就改变了5脚输出的行脉冲电幅度,由于C361上的直流电压高低决定了行幅的大少,所以行幅大少受R358控制,C361上的直流电压越高,则行幅越小,反之则大,R356是光栅梯形失真校正电位器,调节它即改变了IC361的1脚的直流电位,从而改变了运放A输出的抛物波斜率,达到校正梯形失真的作用,通常R358,R357,R356需相互配合调整才能使光栅保持矩形.从上述分析可知,电容C361上的直流电压高低决定了行幅的大小,而其上的抛物波幅度大小决定枕形失真的校正量,此电路正常时C361上的直流电压在15V左右,拋物波幅度为10Vp-p.

  分立元件型:这类电路的结构较简单,原理与上述差不多,这里就不叙述了.

  3.晶体管和IC混合型
  此种电路也是一种很常见的枕形较正电路,典型应用IC为TA8859P.
  TA8859P是IC总线控制型的IC,通过IC总线可以对场线性,场幅,枕形失真,行幅,梯形失真这些参数进行校正,场脉冲由13脚进入,经过IC内部处理后,由2脚输出场抛物波电压,经BG1,BG2放大,BG3输出,其总体工作原理与纯IC型电压一样,这里就不多说了,TA8859的第4脚为枕形校正负反馈输入脚,这与TDA8145的7脚功能相当,由于此电路是IC总线控制型的所以电路简单,可靠性高,被广泛用于高档大屏幕的彩电上。
