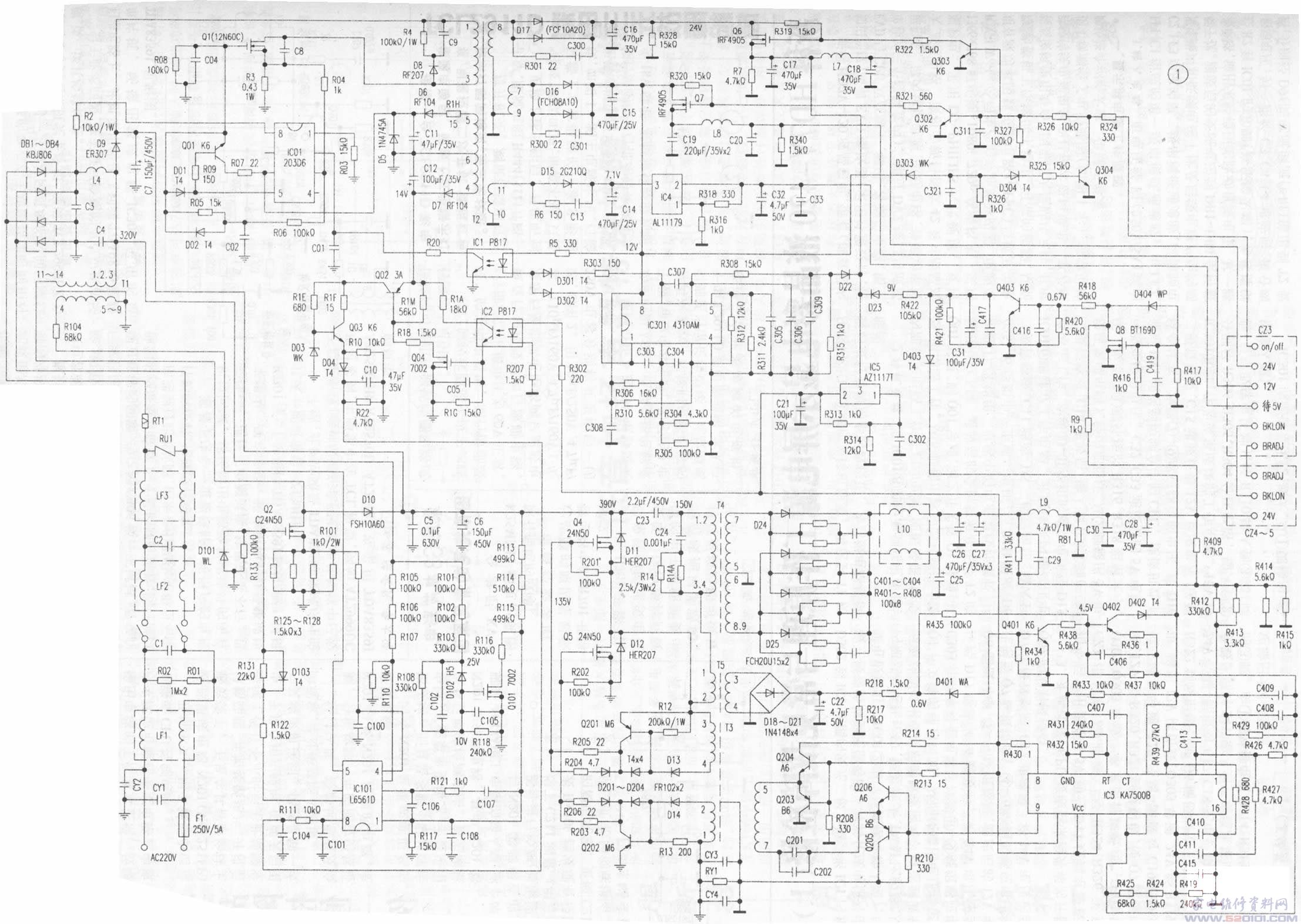

新科HD7V-420液晶彩电，带有(拥有围内知识产权)高清EVD播放器(采用外置设计，将EVD与CPU双高频头、解码、各端口电路，集于单独的一个控制盒内)，通过DV2接口与液晶屏相连。屏内包括电源、驱动电路、音频功率放大、高压电路。该机为新科首款42英寸液晶高端彩电。采用LG—PHILIPS六代硬屏，支持1366×768解析度；1080i、720p高清格式。采用P2XeLWorks公司生产的专业的解码器。电源采用有源功率因数校正电路(APFC)与软开关电路，为整机工作提供了稳定、可靠的能源，从而提高该机使用寿命。因采用大量贴片元件，其电路较传统电视机复杂且技术资料难求，笔者根据实物测绘了电原理图(如图1示)，将常见故障检修介绍给大家。供同行参考。
一、显示屏电源工作原理
1．输入电路市电压经F1(250V/5A)到由LF1、C1组成的第一级串模低通滤波；由LF2、C2、LF3组成的第二级串模低通滤波，以抑制电网中噪声和低频电磁干扰及后级电路产生的高频干扰。滤波后的交流电送到DB1～DB4全桥整流电路，输出未经稳压的脉动直流电压。其一路经R2到IC01的⑧脚(高压输入端)，为其提供启动电压；另一路经C3、C4、L4滤波后，再分两路；分别经D9(防电流倒流作用)输出到T2变压器初级①～③脚作为待机能源；再送到T1初级后进行有源功率因数校正，为后级电路提供能源。
2．待机电路 当IC01⑧脚检测到高电压时，内部相关电路工作并启动电源，使振荡器、触发器、驱动器工作。从⑤脚输出脉冲信号到推动管Q01基极，则Q01导通，随之开关管Q1导通，其漏极电化下降。滤波后的全桥整流高压经T2的初级①-③绕组，电感中的电流呈线性增长，并在⑤-⑥绕组中产生感应电压；经R1H限流、D6二极管整流、c11滤波、D5二极管稳压、输入到IC01⑥脚建立工作电源，此时该块内部高压电路停止工作。次级⑩-11绕组的感应电压经D15二极管整流、C14滤波后，输入到IC4③脚(三端稳压集成电路)，经内部稳压，从②脚输出5V电压。改变其①脚外接的R316、R318阻值大小，可改变输出电压。C32、C33滤波后的5V电压，通过DVI线送到控制盒中的CPU，使该机处于待命状态。次级⑦-⑨感应绕组的电压，经D16二极管整流、C15滤波获得12V直流电压，送到IC301⑧脚，作为该集成块的工作电源。12V再分别经R306、R305、R304分压电路，输入到②脚(反相取样电压端)；经R310输入到③脚(同相输入端)。
Ic301内部误差比较、放大，从①脚输出，经D302到IC1光耦内发光二极负端。当IC1内光敏三极管检测到光信号时，并转化成电信号由集电极输出到Ic01②脚(反馈信号输入端)，与内部基准电压比较、误差放大、PWM比较等，从而驱动器输出受控后的脉宽信号，以达到调节Q1开关管的导通时间，从而使输出电压稳定。C303作频率补偿电容。次级⑧-⑨绕组感应电压经D17整流、C16滤波后，将24V电压送至Q6漏极待命；⑦-⑨绕组整流、滤波后的12V电压送至Q7漏极待命；④-⑥绕组的感应电压经D7二极管整流、C12滤波后，将14V电压送至Q02的发射极待命。
3．开机过程 CPU接收到来自外界的开机指令后发出指令；5V通过DVI线到电源板，CZ3排线的on/off端，经R324、R326送到Q302、Q303形成“多米诺骨牌效应”；Q302导通，12V经R320、R321到发射极，使Q7栅极电位下降至导通；12V经漏一源极对C19、C20充电，输出12V供负载；Q303导通，24V经R319、R322到发射极，使Q6栅极电位下降至导通；24V经漏-源极对C17、C18充电，输出24V供负载。同时24V输入到三端稳压集成电路IC5的③脚。由①脚外接电阻R314、R313的阻值决定输出大小。从②脚输出16V电压对C21充电，分两路输出：一路送到IC3的11、12脚作为工作电源，使IC3工作；另一路经R302限流到IC2光耦，其内部二极管导通发光；光敏三极管导通，14V电压经R1A到Q04栅极，使其导通，14V再经R1M、R1B到Q04源极，Q02基极电位下降至导通，从集电极输出的电压，一路经R1E启动电阻使Q03导通；另一路经R1F、Q03 c—e、D04对C10充电至11．5V电压，送到IC101的⑧脚，作为工作电源。此时，由T1、IC101、D10、C6等组成的有源功率因数校正电路(APFC)开始工作。
4．APFC简介 电源作为电器电路很重要的组成部分以往传统的设计不再适应现代电器要求。而绿色、节能、稳定的电源，是未来电源设计发展的主题。传统的输入电路为：市电经低通滤波、全桥整流、电容滤波后，输出较为平直的脉动直流电压。虽然输入市电为正弦波，但是低通滤波与全桥整流是非线性的，且会受到容性负载或感性负载或阻抗负载的影响，使输入电流产生畸变，呈现一种脉冲波。它会对电网、电器造成污染，同时使输入功率的效率降低，产生电能浪费。
我们知道全桥整流输出与滤波电容并联，随着电容的充放电不断向负载提供能源。但是电容放电后的最小值远非为零，实际与最大充电值相差并不是很多。根据二极管单向导电特性，只有当二极管的正极电压超过负极到导通值时，二极管导通工作。整流二极管负极与电容正极相连，而电容的最小值始终处于较大状态。只有当市电瞬间超过二极管负极电压时，二极管才能导通。此时，输入电流才能流过二极管对电容充电流。这就使输入电流只能在一个较小范围内，电流才能导通。结果导致电流波形呈尖峰状(即为尖峰脉冲波)，它会对电网造成严重污染。如果尖峰脉冲波过多地出现在电网中，就会对电器设备产生破坏。
发电机由于受电抗的作用，输出的交流电流相位往往滞后于交流电压相位。也就是在同一时刻当交流电压波值为零时，而交流电流波值还未到达零值。在整流二极管已经导通时可能电流还是零；二极管截止时，电流却不是零，会使一豁分电能不能被利用，产生浪费。必须采用有源功率因数校正电路(APFC)来提高功率因数；抑制电流谐波，保证电压、电流相位相同。从而提高电源的可靠性、安全性、延长电源寿命。
5．由T1、Q2、IC101、D10、C6组成的APFC电路原理
当IC101(L6561)的⑧脚检测到12．5V工作电压时，其内部稳压电源、振荡电路、驱动器开始工作。从⑦脚输出驱动信号，经R122、R131到Q2栅极，使其导通，其漏极电位下降。T1初级电流呈线性增长，并存储能量直到Q2截止。此时，电感中的能量经D10整流对C6、C7充电，此电压经R113、R114、R115、R117组成的分压电路，将取样电压输入到IC101的①脚，与内部基准电压比较、误差放大，送到乘法器。第②脚外接R121、C106、C107为补偿网络。全桥整流电压经R105、R106、R107、R110组成的分压电路后，将取样电压输入到③脚，即内部乘法器的另一端，在乘法器中与误差放大信号相乘，求得一个基准电流，其波形与输入电压波形相位相同。
Q2的截止由R125、R126、R127、R128、R119及IC101的④脚内电路组成的峰值电流检测电路决定。当检测峰值电流时，将关闭IC101内的驱动器，Q2截止。c6、c7充电，查到T1④-⑤感应绕组检测到初级电路中的电流为零时，立即启动驱动器。Q2再导通，周而复始地将c6、c7充至390v电压，D9截止。并向负载供能。同时保证输入电流与输入电压相位相同，幅值不等，也去除了尖峰谐波电流。
6．软开关简介
硬开关是在电子开关器件上强制性地电压不为零时导通，电流不为零时判断，因而导致开关器件导通与关断产生损耗，而且频率越高损耗越大；同时电路分布着大量电容和电感，会产生寄生振荡，且振荡电压一旦超过开关器件最大耐压时，将损坏器件。
软开关就是零开关(指电压为零时开关管导通，电流为零时开关管关断)，使开关管损耗为零，便提高了电源的工作效率与使用寿命。能实现软开关的方法，也就是准谐振变换技术。谐振就是容抗等于感抗，则总的电抗为零。
7．背光灯电源供给电路

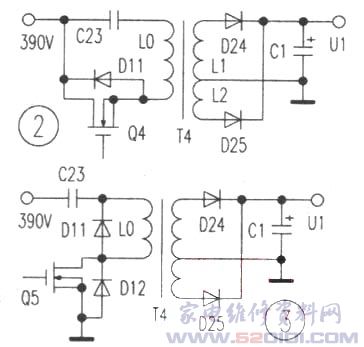

此电路由Q4、Q5、c23、T4、T3、IC3、D24、D25等组成PMW谐振变换电路。全桥整流电压经APFC电路处理后，在C6两端产生的390V直流电压送到隔直电容C23与Q4漏极的公共端，由IC5经内部稳压后，输出16V电压送到IC3(KA7500B)集成电路12脚电源端，IC3工作。其14脚输出5V基准电压；13脚输出方式控制与14脚相连，处于高电平状态。当13脚处于低电平时，内部两只驱动管处于截止状态；若为高电平时，两只驱动管交替导通，输出脉宽调制信号；④脚为死区控制，当④脚电压升至5V时，脉宽输出为零；⑤、⑥脚分别外接定时电容与定时电阻，其值决定IC3的工作频率；①、②脚与15、16脚为两个放大器的输入端(调节输出脉冲宽度)；由⑨、⑩脚分别输出调制信使T3的⑤-⑦绕组工作并在次级的③-④与①-②绕组感应出电压。设Q4的栅极首先获得感应电压，Q4导通(图2为等效图)，c23与T4初级带电工作，并以正弦波谐振频率变化，当振荡电流为零时，Q4关断。L0与c23中的能量通过谐振，使D24、D25导通后对C1充电(向背光灯供电)，D11为钳位二极管。当D12负端电流跌到零时，D12导通，使Q5漏一源钳位为零。Q5导通(图3为等效图)。390V电压通过隔直电容c23，使T4初级L0中电流增长，并存储能量；当Q5截止时D11钳位，将反峰电压向电源释放。电路中的能量通过T4转化使D24、D25导通后对C1充电(向背光灯供电)。R14、R14A在Q4与Q5交替导通前将T4中剩磁吸收掉。
8．保护电路
(1)尖峰吸收回路由D8、R4、C9组成，Q1截止时，在漏极会产生尖峰电压。若电压超过Q1耐压值，将击穿Q1，这对电路器件极为不利。而D8、R4、C9吸收回路可以将尖峰电压吸收，有效保护Q1开关管。
(2)过压保护 当D303稳压负端电压超过限值时，将使Q304导通，其集电极电位下拉为零，5V电压无法通过R326到达Q302、Q303，机器就无法开机；T5的次级③-④绕组感应出初级电压过高时，使D18至D21组成的桥式整流、C22滤波电压升高，击穿D401，Q401导通；Q402基极电位下降至Q402导通，5V基准电压经R436、Q402的e—c极到Ic3的④脚。当④脚检测到5V电位时，立即关闭IC3内驱动管，背光灯电路停止工作。
(3)IC3内部保护 IC3内部具有过压、过流、欠压保护电路。IC101内部具有过压、欠压保护电路；IC01内部具有过压、过流、过热保护电路。
二、常见故障检修
1．烧断交流保险丝
烧保险是因为后级电路有短路，造成负载过重(线路电流过大)。检修时，首先分区查找，即：输入电路；待机电路；APFC电路；背光灯电源电路。
(1)输入电路中关键点为C3两端，看是否短路；桥堆有无二极管击穿。采用万用表测电阻法检测不出时，可将L4断开直接测C3端电压。
(2)待机电路中关键点是Q1开关管各极间是否击穿。若击穿：查尖峰吸收回路。D8、R4、C9，该电路不工作会使反峰电压击穿Q1，电流增大烧坏保险；再查Q1栅极控制电路：Q01击穿会导致Q1损坏或IC01内部电路故障也会导致Q1击穿或者导通时间过久而烧坏。IC01内部高压电路损坏而烧保险，一般表现为，该集成块严重烧黑。
(3)APFC电路关键点是Q2开关管各极间是否有击穿。若击穿，重点查栅极控制电路及IC101、C5、C6、C7及D10有无击穿，短路。
(4)背光灯电源电路中Q4、Q5的电极间是否击穿是检查重点。再一个重点就是各栅极的控制电路。
2．不开机，但红灯亮
有待机5V红灯才亮，说明输入电路正常；待机电路除开机电路外也正常。首先测开机信号端on／off有无5v，无则查DVI线与4500型控制盒：有则测C18、C20的电压有无24V、12V。都无输出，查Q302、Q303、Q304、Q6、Q7及APFC电路中Ic101⑧脚供电电路。关键点电压是。IC5②脚(16V)；Q03集电极电压(13v)；C10两端电压(12．5v)；C6、C7两端有无390v电压。
3．有声黑屏
黑屏但有声音，肯定为背光灯未点亮。若电源无24v电压，测该点对地无短路时，再测Ic3 13脚与14脚有5v基准电压。而④脚为高电位时，IC3停止工作，看Q402、D401及Q401是否击穿；若为低电位时，IC3工作，着重查谐振电路中Q4、Q5及栅极控制电路和C23等相关元件。
三、故障检修实例
例1：HD7V420不开机，红灯亮
将控制盒与显示屏同时插上电，各自红灯均亮，按遥控开机键和频道加减键开机均无任何反应(红灯仍是红灯)。
拆开屏背盖，测CZ3的on／off端有开机5V电压，而12V、24V端上无输出，顺查开机电路时，R324上无电压，取下电源板发现该脚已脱焊。补焊后，通电试机一切正常。
小结：笔者曾多次遇到由于CZ3、CZ4、CZ5排插部分脚脱焊而造成的故障，主要表现有：不通电，5V脱焊；黑屏(有时黑屏、或者有时屏亮度忽暗忽明)，因BKLON、BRADJ脚脱焊或者虚焊，但伴音始终正常。
例2：屏不通电
控制盒红灯亮，但屏的红灯不亮，故障应该在屏的电源板上。
拆开屏背盖，取下电源板，发现IC01已经烧黑(甚至有两脚脱掉)，顺查Q1、Q01、R07、R3、D01、D5均已烧毁，依次将该元件换掉(包括F1)，上电试机故障排除。
例3：屏不通电
取下屏背盖，测F1、DB1-DB4、Q1、Q2等均未发现有熔断、击穿现象，插上电源测待机电压无5V，C14也无7．4V，说明前级电路未工作。顺查全桥整流、C6、C7电压为320V正常，IC01的⑥脚无工作电压。说明启动电路有故障。启动电路仅由IC01与R2(10k)组成，测R2正常，代换IC01，上电故障排除。
小结：一般开关电源不启动，有个较明显的现象是：桥式整流后的大滤波电解电容放电速度很慢。
例4：黑屏．有伴音
这是液晶屏典型的背光灯电路故障，也是常见故障。在液晶屏电路中，唯有灯管电路涉及到大电流、高电压，也决定了它的故障率较高。
通电，首先测C28无24V电压，测两端电阻始终为零。取下D24、D25测D24内有一只整流二极管击穿，试换D24故障排除。
例5：有时黑屏，伴音正常
当出现故障时，测C28两端无24V电压，电阻正常(由于直接测C28电压与CZ4、CZ5排插无关系)。有时振动电源板时，电压又恢复正常；仔细观察线路焊点，未发现异常。笔者还是按照先补焊体积大的后补焊体积小的焊点，故障仍未排除。可能是器件内部接触不良。笔者采用比较法检测该故障：在显示正常情况下，依次记下Q4漏极电压390V；源极150V；栅极135V；Q5栅极0．32V；当故障出现时，测到Q4源极电压为零。顺查T5的①脚有电压，而②脚无电压。取下T5，发现T5的初级仅用一根较粗的漆包铜线绕了一圈，直接焊在T5焊脚上，用镊子触动铜线已经松动。刮一下铜线焊上后，振动试机故障排除。
例6：白屏
通电，能正常开／关机，但仅能观察到背光灯在亮，液晶屏无反应，声音也没有。该故障现象与解码电路关系较大。该电路是由显示屏电源12V输出经过多级降压稳压获得的。首先，开背盖测CZ3排线中无12V电压，而Q7漏极有12V。试换Q7故障排除。
小结：检测P沟道开关管方法：将万用表置于R×10k挡，黑表笔接开关管栅极；红表笔接源极，如果漏-源极导通，说明开关管好的，反之坏。怎样判断P沟道的栅、漏、源极?将万用表置于R×1k挡，测开关管任何两脚，当测到有一组(而且仅有一组)阻值较小时，黑表笔接的是源极，红表笔接的足漏极，剩下一脚为栅极。
四、集成电路引脚功能的实测数据(见表1～表5)
