TCL LCD42R18液晶电视开机三无的故障维修

2022-12-16 19:37:36  阅读 278 次 评论 0 条
摘要:

接修一台TCL LCD42R18液晶电视(机芯:MS81L),三无。拆机发现电容CE1冒顶,保险熔断,电路板上有好多电解液。首先拆下CE1并用香蕉水清洗电路板,然后测量各功率管,发现QW1及升压二极管D3

      接修一台TCL LCD42R18液晶电视(机芯:MS81L),三无。拆机发现电容CE1冒顶,保险熔断,电路板上有好多电解液。首先拆下CE1并用香蕉水清洗电路板,然后测量各功率管,发现QW1及升压二极管D301均击穿。电容鼓包一般是升压过高所致,测量FAN7930C的①脚外接电阻均正常。更换上述损坏元件后,开机3.3V电压正常; .二次开机后CE1两端电压为387V,正常。装机上电,一切正常。

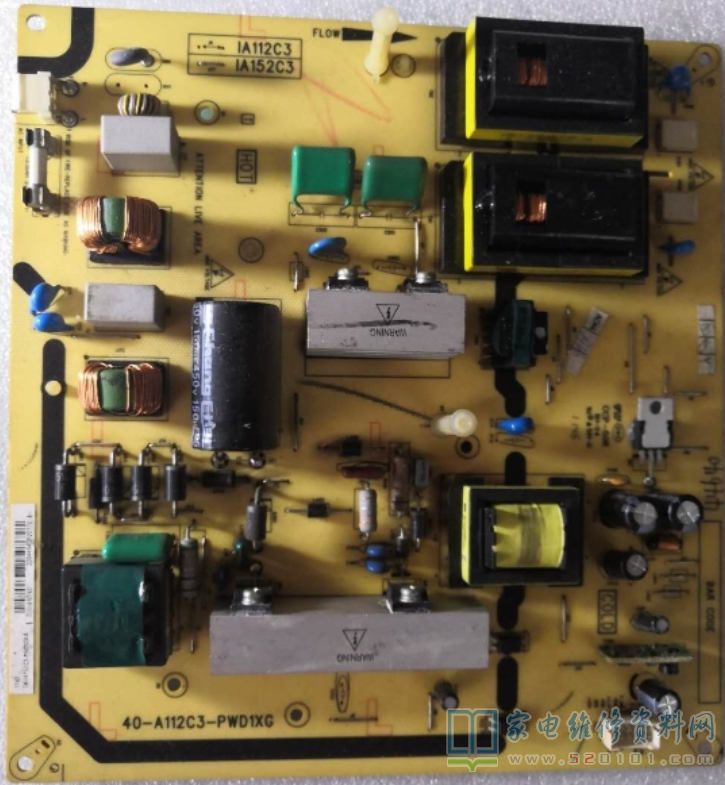

TCL LCD42R18液晶电视开机三无的故障维修 第1张
