乐华32L20液晶电视有图像无声音的故障维修

2022-12-15 18:09:21  阅读 118 次 评论 0 条
摘要:

一台乐华32L20型液晶电视,图像正常,无伴音。拆开机壳,目测电源及伴音部分,未发现异常元件,检查左、右扬声器也正常。通电开机,将音量加至最大,仍无伴音。测量伴音块u901(TAP3110D2)的供电端(

       一台乐华32L20型液晶电视,图像正常,无伴音。拆开机壳,目测电源及伴音部分,未发现异常元件,检查左、右扬声器也正常。通电开机,将音量加至最大,仍无伴音。测量伴音块u901(TAP3110D2)的供电端(15脚、16脚、27脚、28脚)电压为12V,正常。此时手摸伴音块U901表面烫手,判断伴音块损坏。由于手头上没有该型伴音块,加之用户又催得急,于是决定改用普通伴音块。

乐华32L20液晶电视有图像无声音的故障维修 第1张

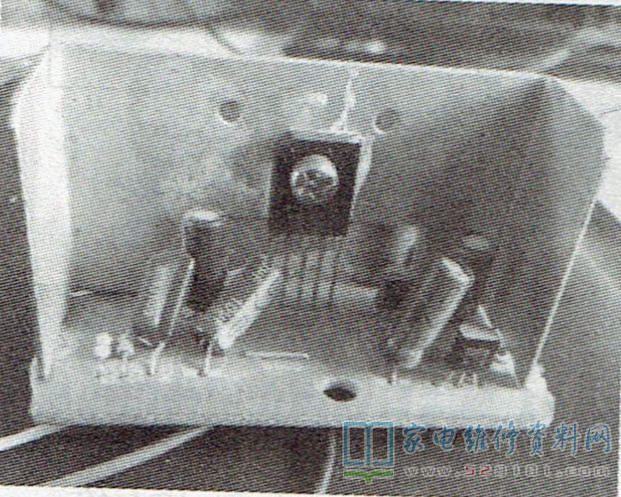

       从废旧彩电主板上找到一块伴音电路(功放块为 LA4225),如图1所示。因LA4225的供电电压在SV~22V间均可,决定用12V电压为其供电,具体接线如下:在LA4225的①脚(音频输入端)接U901的12脚,②、③脚接地,④脚(输出端)接扬声器(左、右扬声器并联),⑤脚(供电)接12V整流二极管D202负极。由于LA4225为单声道输出,原伴音块为双声道立体声输出,为避免在AV输入状态下出现某声道无声音的现象,可在AV1.AV2输入插座处分别用一只10uF/25V的电容将左、右声道音频信号混合。连线无误后,将伴音电路小板固定在机内某处通电试机,伴音出现,且音量大小可控。
