TCL 32英寸液晶电视通电指示灯不亮开机三无的维修

2022-12-15 18:13:10  阅读 256 次 评论 0 条
摘要:

一台TCL液晶电视,上电后指示灯不亮,整机呈现三无状态。该机配用一个12V的电源适配器。测得电源适配器12V电压输出正常;接入一只12V灯泡作假负载,灯泡发光正常,由此判断电源适配器带载能力正常。拆开机壳

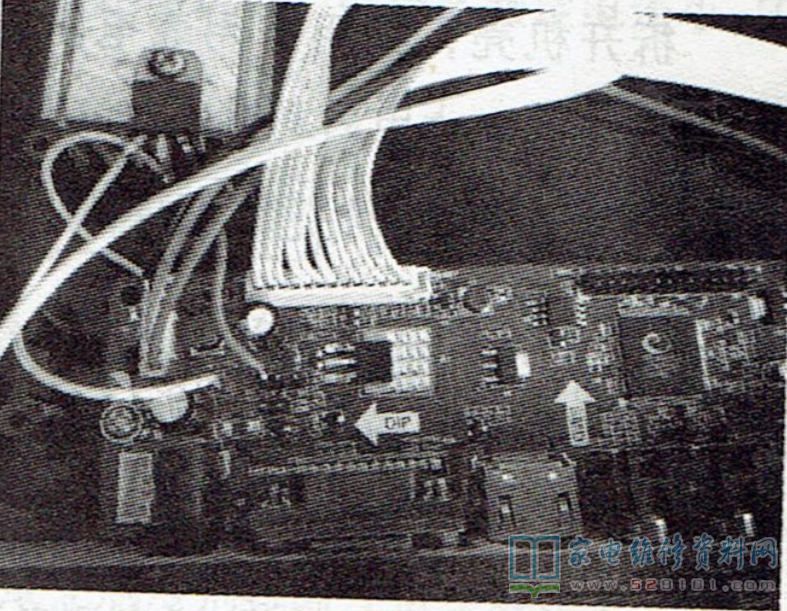

      一台TCL液晶电视,上电后指示灯不亮,整机呈现三无状态。该机配用一个12V的电源适配器。测得电源适配器12V电压输出正常;接入一只12V灯泡作假负载,灯泡发光正常,由此判断电源适配器带载能力正常。拆开机壳,发现主板上的电源块U1烧坏,表面型号已无法辨认,电容EE2(470pF/16V)鼓顶。拆下电源块U1,更换EE2后通电,测得主板上的12V电压正常,但5V、3.3V电压端电压为0V。断电,查看U1的各脚线路走向,判断U1是12V转5V电压转换块。应急维修:找到一块三端稳压块LM7805,输入端用导线接12V电压端,输出端用导线接原5V电压端,接好地线,并给LM7805加装块大散热片,如图2所示。通电试机,故障排除。

TCL 32英寸液晶电视通电指示灯不亮开机三无的维修 第1张
