创维8H80和8H83机芯液晶电视故障维修6例

2022-12-15 18:04:56  阅读 154 次 评论 0 条
摘要:

故障现象1:不开机。分析检修:开机上电,连接串口,无打印信息,怀疑供电不良或其他硬件损坏。测得主板上主供电5V、3.3V正常,主IC的2.5V、1.5V、1.2V供电也正常。考虑到8H80机芯主IC还设有一

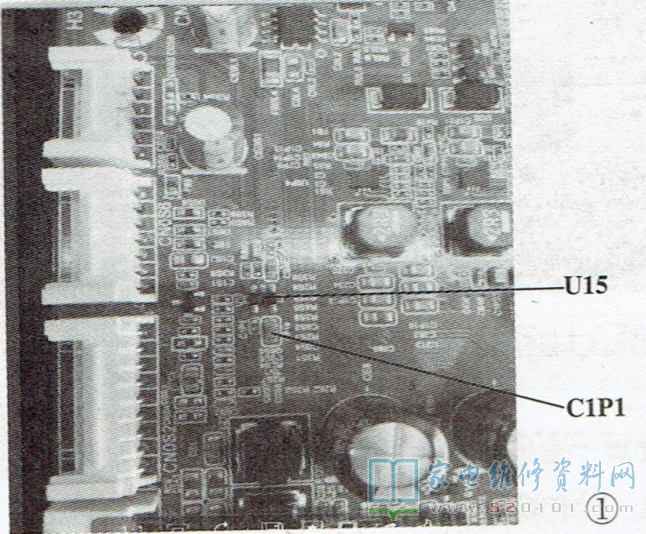

     故障现象1:不开机。分析检修:开机上电,连接串口,无打印信息,怀疑供电不良或其他硬件损坏。测得主板上主供电5V、3.3V正常,主IC的2.5V、1.5V、1.2V供电也正常。考虑到8H80机芯主IC还设有一个以U15为核心的5V转3.3V供电电路,如图1所示。测U15有供电输入,但无电压输出,更换U15后故障排除。

创维8H80和8H83机芯液晶电视故障维修6例 第1张

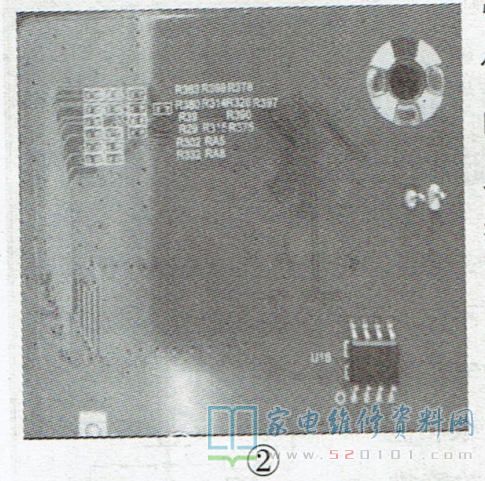

     故障现象2:开机后屏上出现红、绿、蓝、白等光柵(俗称“七彩屏”)。分析检修:怀疑屏参或软件有问题,重烧软件和引导程序后故障依旧,检测主板上的各路电压也未见异常。咨询厂家技术人员得知,屏线接口处的几只贴片电阻易损坏,检测这几只贴片电阻,发现有两只电阻脱焊,补焊后故障排除,如图2所示。

创维8H80和8H83机芯液晶电视故障维修6例 第2张

     故障现象3:开机半小时后遥控失灵。分析检修:刚开机时遥控正常,约半小时后遥控失灵,怀疑机器死机,但触摸按键有效,排除死机的可能性。
     测量遥控接收端(IR)电压只有1.2V,怀疑IR回路有漏电或主IC输出信号电压不正常,更换主IC后故障依旧,由此确定应为信号回路器件存在漏电,拆除电容CIP1后故障排除,如图1所示。
     故障现象4:不开机。分析检修:该机的开机打印信息显示:
     System starup
     swd0000023
     ERR0000FFF7
     根据经验,出现此类打印信息,供电应正常,故障原因可能是软件丢失,或EMC硬件损坏。重烧引导软件,烧写报错,更换EMC并重新烧写程序后试机,故障排除。
     故障现象5:背光亮,无图像。分析检修:该机的开机打印信息显示:
     [5920 ERRORHI AO]:SND_SetOpHdmiMode
     [1393]:OutPort(7) not attatch this card
     [vaudio]: fll _void pem data : stop
     [vaudio]: fll void pcm data : stop
     检查各路供电正常,怀疑软件故障,烧写引导程序后开机,出现开机画面后死机,怀疑主程序丢失,升级主程序后故障排除。
     故障现象6:不开机。分析检修:该机开机打印信息显示:
     Reg Version: v1.1.0
     Reg Time: 2015-3-1818:32:55
     Reg Name: hi3751v600demo 2layer_cpu1000_ddr1600_ 1gbyte_8gphy1_emmc.xism
     检查各路供电均正常,重新烧写软件报错,怀疑主IC损坏或虚焊。补焊主IC后开机,故障排除。
