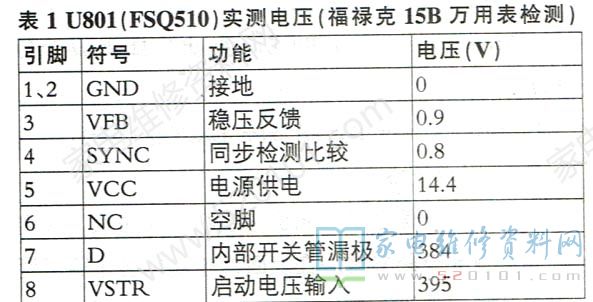

接修一台TCL L42P10FBE液晶电视，故障表现为不开机，指示灯不亮。拆机检查，保险管F801已烧断，判断电源板(型号40-IP42CS-PWJ1XG )有短路故障。用万用表测量副电源芯片U801( FSQ510)的⑦脚(内部开关管漏极)对地短路，更换U801后，在F801串接一只200W/220V灯泡，脱开电源与主板的排插，通电试板，发现灯泡不亮，待机电压3.3V输出正常，这时把P802的10脚~12脚和3.3V短接，并在C805两端接上电热管作假负载，24V、3.3V输出电压都正常，在F801串接的灯泡也不亮，装机试验，故障已排除。U801( FSQ510 )实测电压如表1所示。
