TCL L32P21BD液晶电视无图像的故障维修

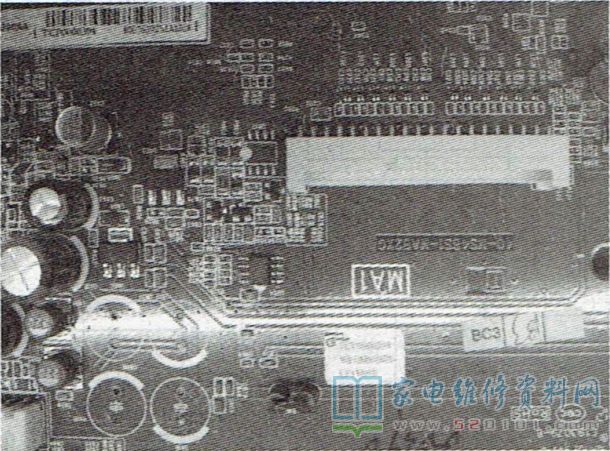

      接修一台TCL L32P21BD液晶彩电，有声音，无图像，背光亮。因有声音、背光亮，判断电源正常，故障点应该在主板或逻辑板电路中。先试拔下上屏线，用橡皮擦拭触点后，故障依旧。开机后用万用表测量逻辑板的供电，电压为0V(正常值应为12V);拔下上屏线，测量主板上的上屏电压输出端电压，仍为0V，判断主板上的12V .上屏电压电路有问题。检查发现，Q813是上屏电压开/关管，位于上屏线插座旁边，如图1所示。从连接关系看，Q813应是一只场效应管。测得输入端有12V电压，但输出端电压为0V，估计Q813坏了。因看不清楚Q813的型号，所以无法更换，于是直接短接其输入与输出端后试机，出现TCL字符，接上信号，图像、声音均正常。
