TCL 50E5690A液晶电视二次无法开机的故障维修

摘要：

接修一台TCL 50E5690A液晶电视（MS901K机芯），按下“待机/开机”键后，红色待机指示灯亮但没闪烁，不能二次开机。经查，主板上的插座P001 10脚未输出正常的开机高电平。主芯片U400的3.3

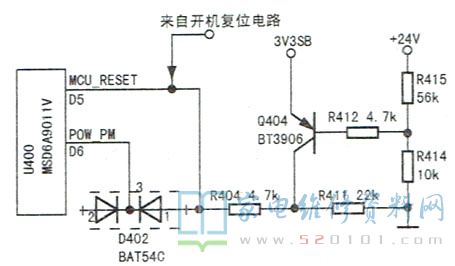

    接修一台TCL 50E5690A液晶电视（MS901K机芯），按下“待机/开机”键后，红色待机指示灯亮但没闪烁，不能二次开机。经查，主板上的插座P001 10脚未输出正常的开机高电平。主芯片U400的3.3V供电和时钟振荡、复位电压均正常。为了查找故障，将3V3SB电压接至P001 10脚强制开机， P001②脚输出+24V电压，说明主电源已工作。此时待机指示灯闪烁了几下后停止闪烁，仍然不能开机。怀疑FLASH存储器U402 (W25Q16-00B)中的数据有问题，但更换后故障依旧。该机芯设有断电检测复位电路，如图1所示。

    待机时，主电源首先停止工作，由于大容量电容存储电荷，24V电压是逐步下降的，当下降至+17V时，Q404导通，输出复位高电平。对这部分电路进行检查，发现Q404已开路。更换后试机，故障消失。
