TCL L42E9FE液晶电视无声音的故障维修

摘要：

接修一台TCL L42E9FE型液晶彩电（MS91C机芯），故障表现为无声音。该机输入的音频信号先经U300选择(模拟音频信号还要经过D/A转换)及音效处理后，从U300的88~91脚输出，通过排阻R31

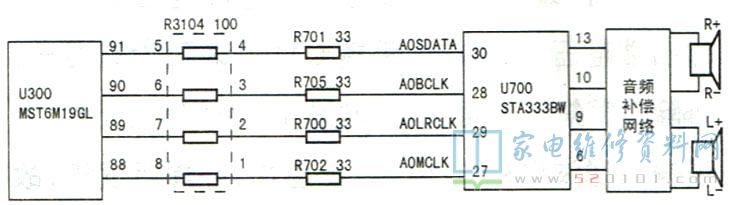

      接修一台TCL L42E9FE型液晶彩电（MS91C机芯），故障表现为无声音。该机输入的音频信号先经U300选择(模拟音频信号还要经过D/A转换)及音效处理后，从U300的88~91脚输出，通过排阻R3104送给数字功放块U700 (STA333BW) 的27~30脚，最后从U700 6、9、10、13脚输出，如图1所示。

      为了确定故障范围，首先测U300的88~91脚有正常信号波形输出，看来故障在伴音功放电路中。查U700⑧、11脚的+12V及24、36脚的+3.3V供电均正常，U700的23脚(静音控制端，低电平静音)31脚(复位端，高电平复位)及33、34脚(I2C总线)电压也都正常。怀疑音频数据存储器U305(M24C64 )有问题，更换后试机，故障依旧。接下来测U700数字信号输入端27~30脚的波形，发现28脚没有信号波形。经查U300的90脚至R3104(100Ω )⑥脚之间的线路铜箔不通。用一段导线代替此段线路后开机，故障排除。
本例故障说明，尽管数字功放有多路数字信号输入，若缺少一路，还是会出现无伴音故障。
