接修一台创维32L01HM型液晶,开机图像正常,无伴音。细听两喇叭没一点动静,怀疑功放块或其供电有问题。打开盖子,找到功放块TDA8932BT ,测量其供电正常,手摸功放块,明显感觉烫手。测量两喇叭输出插

      接修一台创维32L01HM型液晶,开机图像正常,无伴音。细听两喇叭没一点动静,怀疑功放块或其供电有问题。打开盖子,找到功放块TDA8932BT ,测量其供电正常,手摸功放块,明显感觉烫手。测量两喇叭输出插座,发现下面的一只喇叭插座两端无电压。拔掉喇叭插头,复测其中的一个脚有12V电压,而另只脚仍无电压(正常应该也是12V),测量其对地电阻仅数欧姆,怀疑功放块一路内部损坏,顺着喇叭输出脚一路查过去,发现跟一只电容1000uF/35V相连,这只是输出电容C22,拆下测量,竟然就是它击穿了,更换后伴音恢复正常。相关图示见图1~图3,图3即为损坏击穿的电容C22。

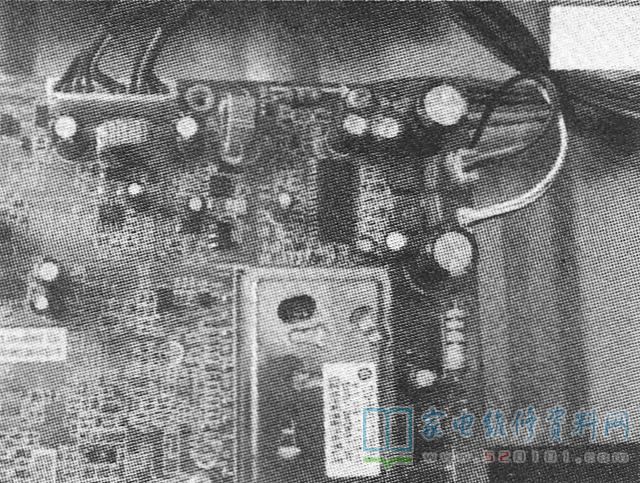

创维32L01HM液晶电视有图像无声音的维修 第1张

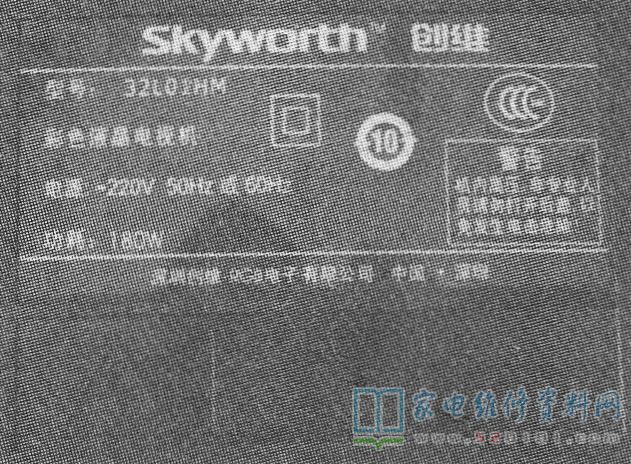

创维32L01HM液晶电视有图像无声音的维修 第2张

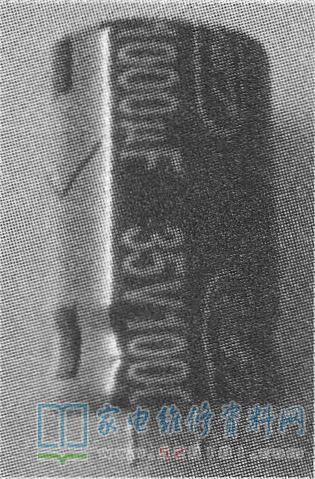

创维32L01HM液晶电视有图像无声音的维修 第3张
