海信TLM4788P液晶电视开机后无伴音的故障维修

2023-01-16 19:15:15  阅读 150 次 评论 0 条
摘要:

接修一台海信TLM4788P液晶电视,伴音开机后观察图像正常,试从AV端子输入信号也无伴音,判断故障在NP01(MSP4410G)或伴音功放电路。首先对NP01的工作条件进行检查,5V、8V供电正常,总线

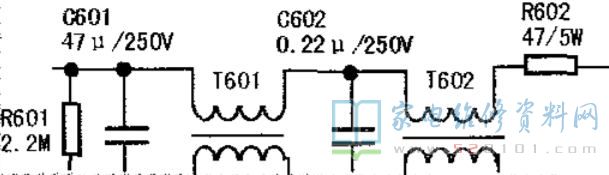

      接修一台海信TLM4788P液晶电视,伴音开机后观察图像正常,试从AV端子输入信号也无伴音,判断故障在NP01(MSP4410G)或伴音功放电路。首先对NP01的工作条件进行检查,5V、8V供电正常,总线电压正常,复位电压也正常。再对伴音功放电路N601进行检查,测量供电脚及静音控制脚电压,发现静音脚电压正常,而供电脚电压只有2V左右(正应为15V)。对外围电路进行检查,发现限流电阻R602已开路。更换R602后故障排除,相关电路见图1。

海信TLM4788P液晶电视开机后无伴音的故障维修 第1张
