创维37K06RA液晶电视无伴音的故障维修

2023-01-03 00:23:24  阅读 138 次 评论 0 条
摘要:

接修一台创维37K06RA液晶电视,故障表现为开机有开机音乐,但所有通道均无声音。有开机音乐说明功放电路正常,故障可能出在静音电路。如下图,开关机静音电路主要由Q9、Q10等组成。测Q10b极为高电位,c

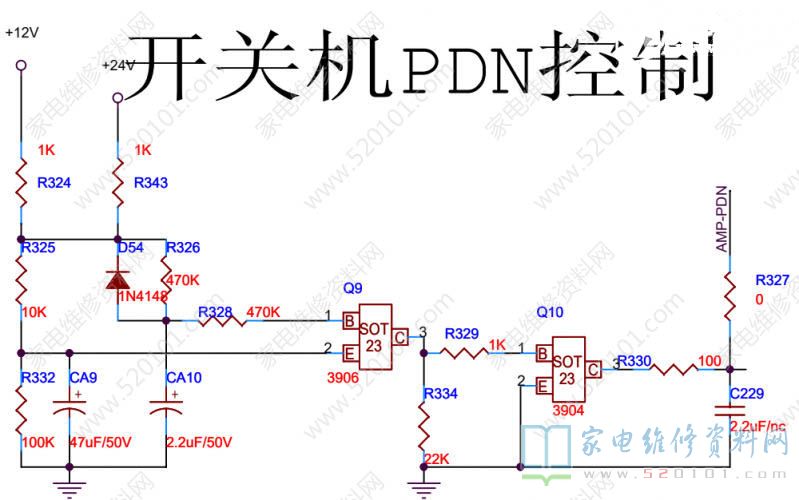

      接修一台创维37K06RA液晶电视,故障表现为开机有开机音乐,但所有通道均无声音。有开机音乐说明功放电路正常,故障可能出在静音电路。如下图,开关机静音电路主要由Q9、Q10等组成。测Q10b极为高电位,c极为低电位,说明此管已导通,确实进入了静音状态。向前查Q9,这是一个pnp管,测其b极比e极电位低,说明此管也已导通,现在就来查这两个脚电位差的原因。先怀疑e极电压过高,有可能是R332阻值增大,代换无效。反过来再查Q9b极电压偏低的原因,发现R328上的压降为0,而R326上的压降有5V之多,怀疑R326(470K)增大,试代换仍然无效。那么还有一个可能性就是CA10漏电,这是一个贴片式固态电容2.2uF,拆下用万用表测量容量为2.4uF,稍偏大,找来一个1uF的电解电容焊上,开机Q9b极比c极电压高约1V,伴音出来了。试机半天故障不再出现。

创维37K06RA液晶电视无伴音的故障维修 第1张
