TCL L32E19液晶电视开机三无的故障维修

2023-01-02 19:43:18  阅读 172 次 评论 0 条
摘要:

接修一台TCL L32E19液晶彩电(MS19C机芯),三无。拆机,发现电源板上的电容CB13冒顶,保险F1开路,3.3V副电压集成块IC9( FSQ510 )损坏,二极管DB7击穿。把损坏的元件全部换新

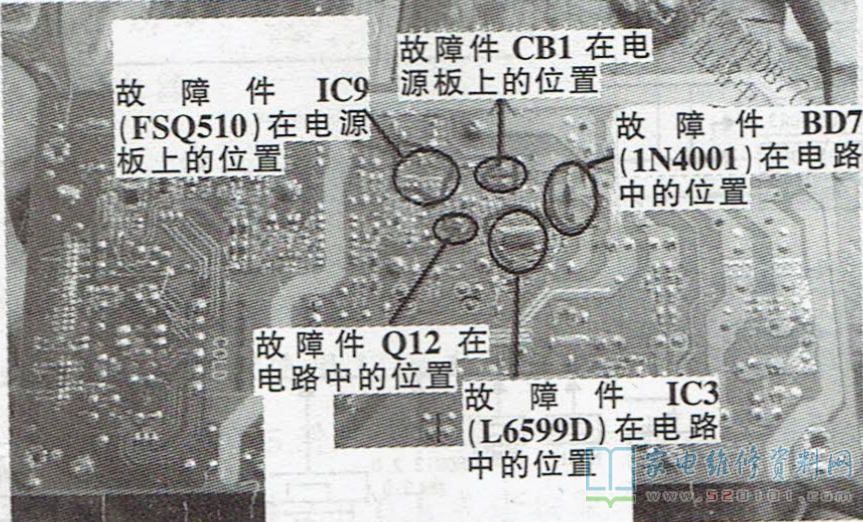

       接修一台TCL L32E19液晶彩电(MS19C机芯),三无。拆机,发现电源板上的电容CB13冒顶,保险F1开路,3.3V副电压集成块IC9( FSQ510 )损坏,二极管DB7击穿。把损坏的元件全部换新后上电开机,红灯亮,二次开机无反应,测得3.3V电压正常,但12V、24V电压无输出。拆下电源板单独维修,找一只10k电阻跨接在3.3V和PS-ON端上强制开机,仍无12V和24V电压输出。断电后,用万用表电阻挡在路测量相关元件,发现CW3短路,但取下CW3测量正常。CW3接在IC3(L6599D )的11、12脚之间。取下IC3(L6559D )复测,CW3在线电阻正常,说明IC3的10、11脚击穿。更换IC3(L6599D)后再次检查,发现Q12击穿。更换Q12后上电,将12V、24V电压输出端10kΩ强行开机电阻焊下,将电源板装机试验,开机红灯亮,按压“待机”键灯灭,蓝屏出现,插上信源图声正常,故障排除。相关实物见图1。
