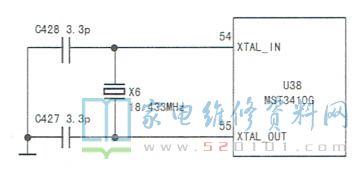

接修一台TCL 40A71-P型液晶彩电，无伴音，拆机将万用表置于RX1挡，用两表笔碰触立体声解码电路U38( MSP3410G)的信号输出端20、21脚，扬声器发出“喀、喀"声。从U38的耳机信号输出端17、18脚取出音频信号，注入接音频信号输入端44、45脚，无声音，显然故障在U38电路中。测量U38的+5V及+8V供电均正常，接下来检查U38的 54、55脚外接晶振电路(如图所示)，发现X6(18.433MHz)一只引脚虚焊，将其焊好后试机，故障排除。
