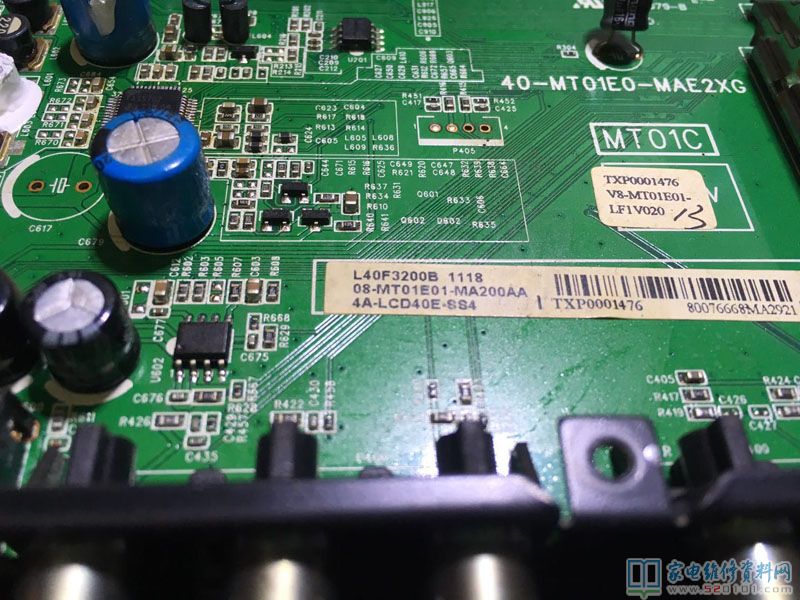

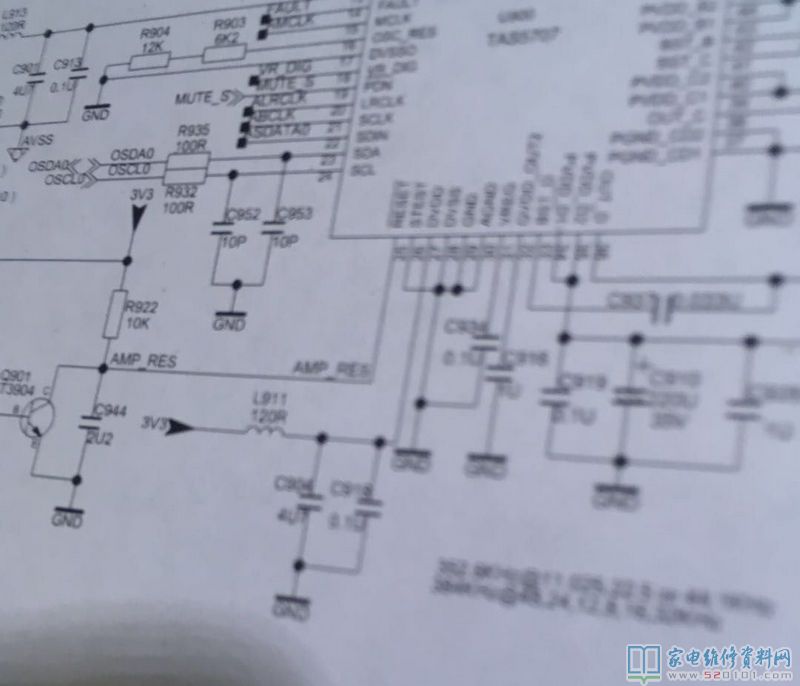

接修一台TCL L40F3200B液晶电视，故障表现是无声，拆开机器检测各供电电压正常，但是功放芯片TAS5707发热严重，直接换一块，还是一个样。于是打印一张图纸，开始查找故障原因。

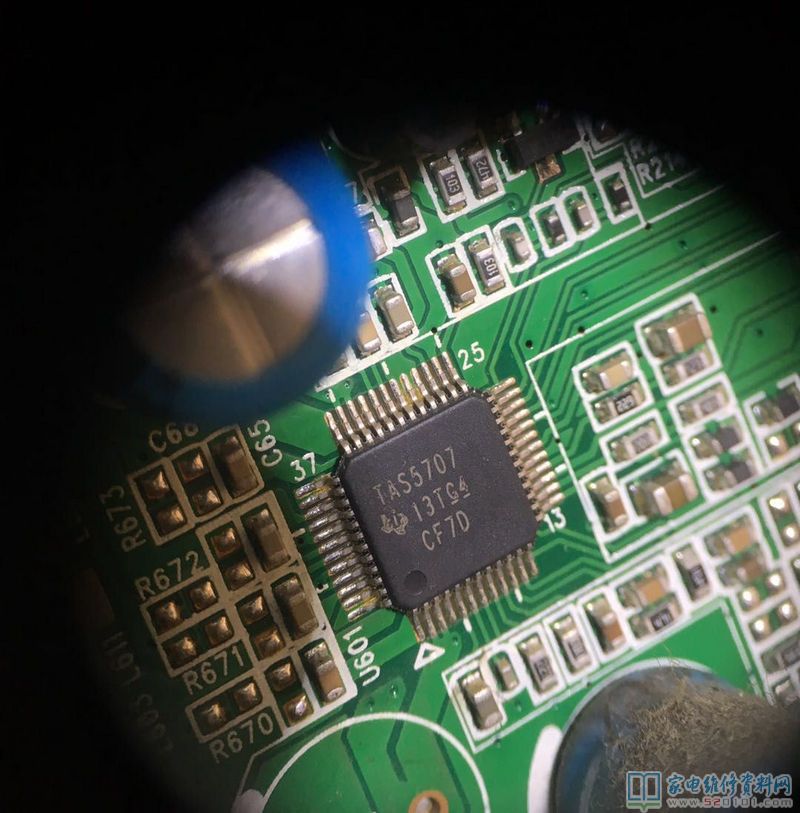

TAS5707芯片如下图

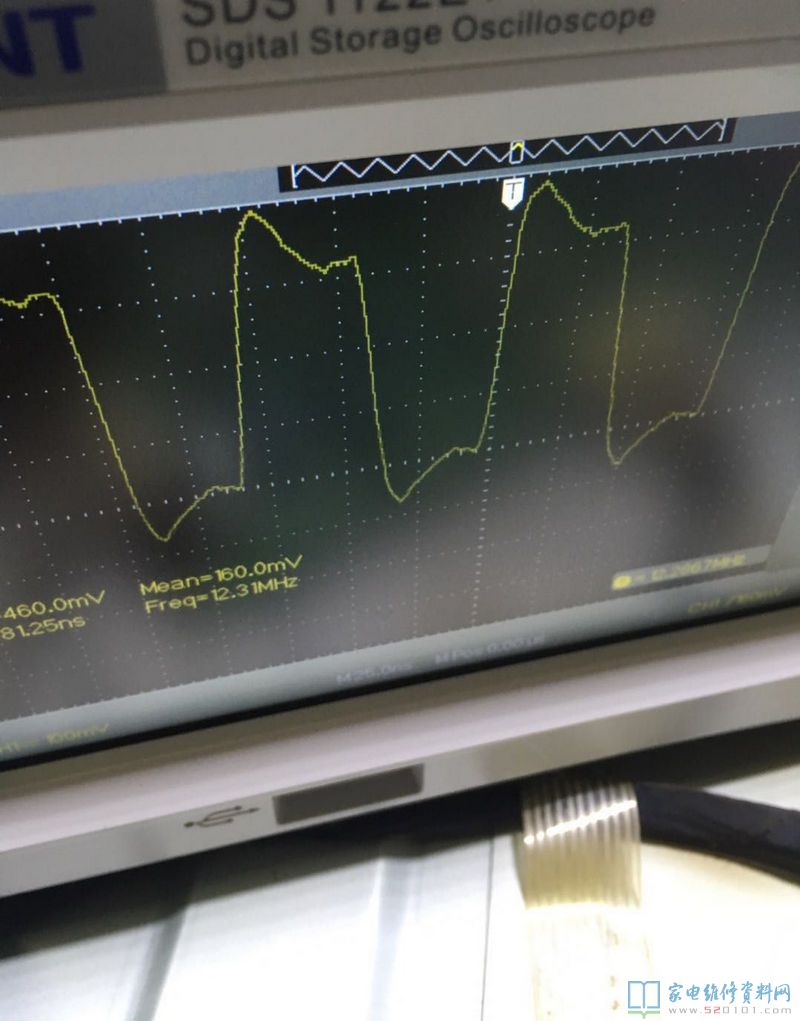

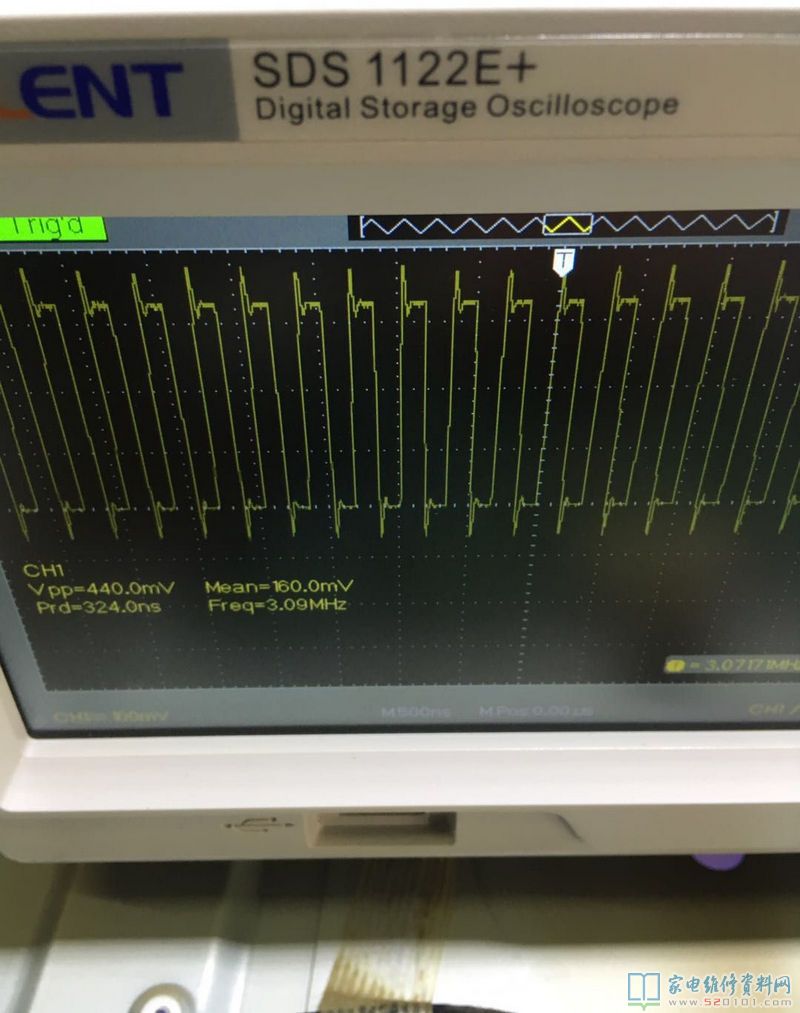

15脚MCLK最值得怀疑

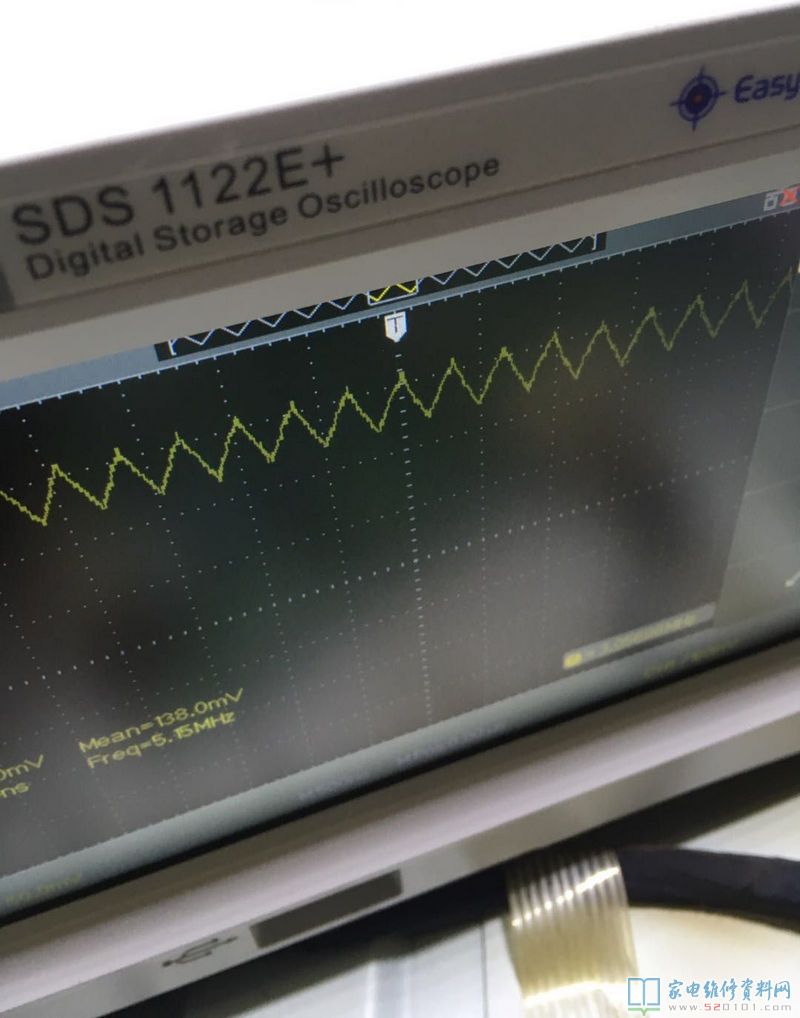

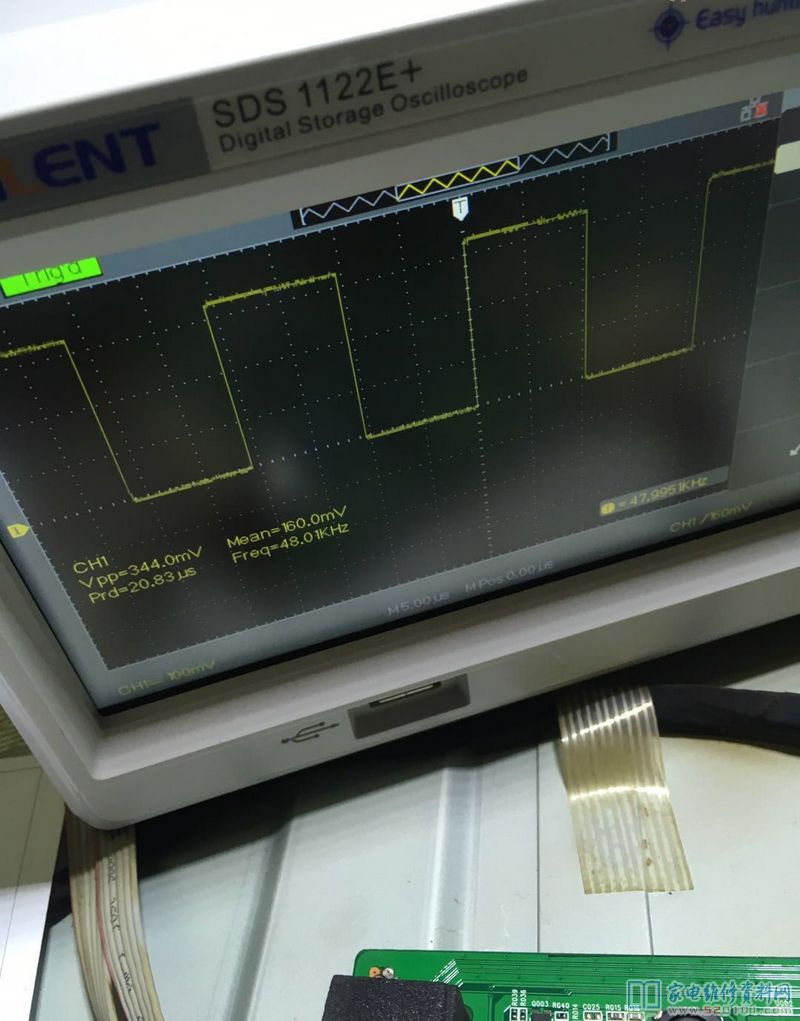

看起来没问题，20脚lrclk

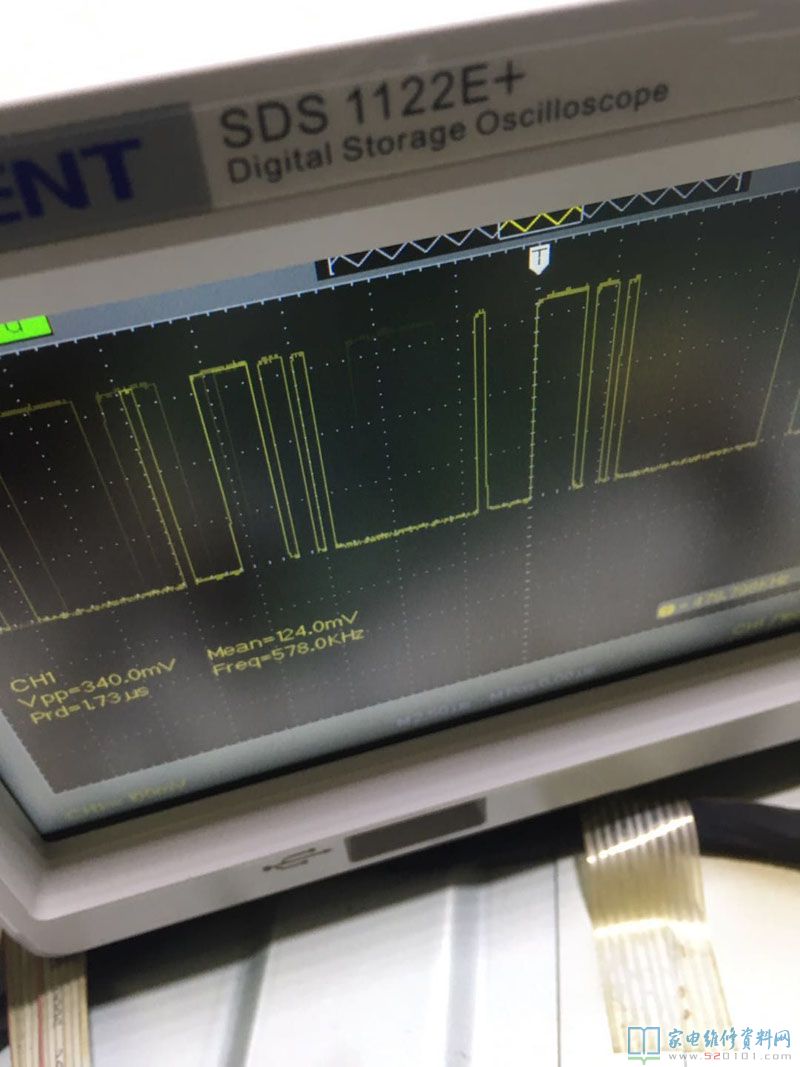

21脚SCLK

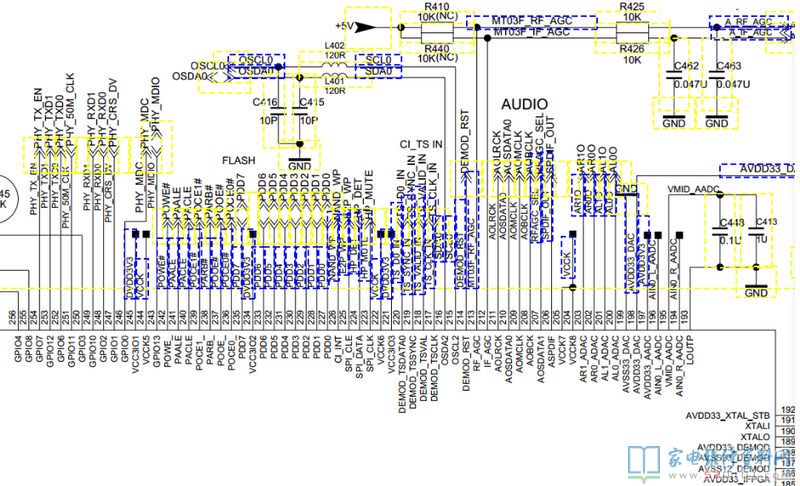

这个看起来不正常，测试大块出来的信号
这个完全不一样

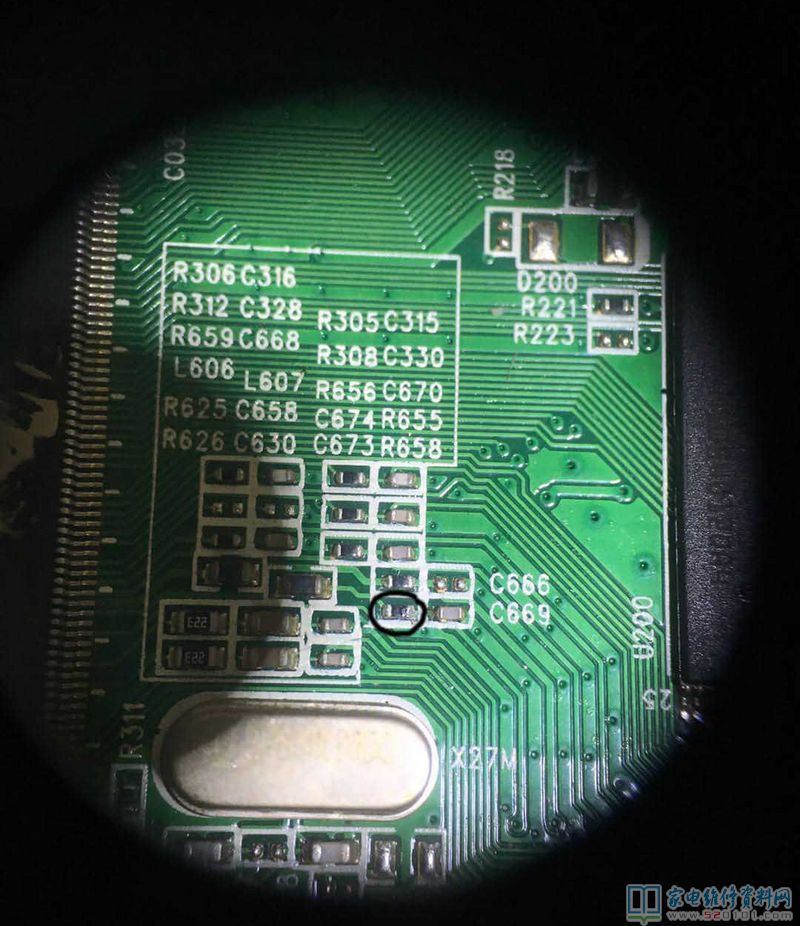

圈里这个33欧的电阻开路了，维修结束
