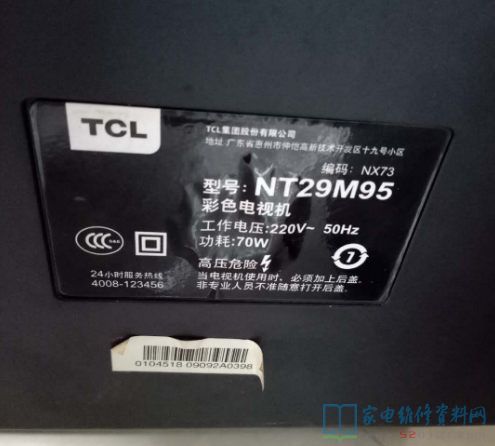

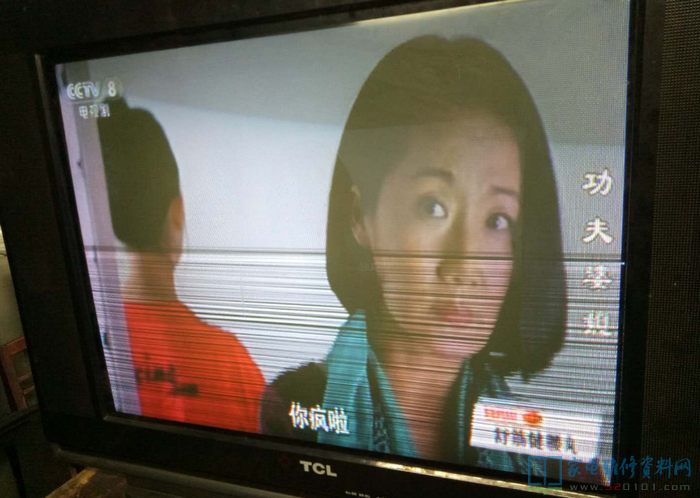

近日接修一台TCL CRT彩色电视，型号是NT29M95，刚开始时故障是下半屏有黑线，行场幅正常，声音也正常，如下图所示
刚开始时故障是下半屏有黑线，行场幅正常，声音也正常，如下图所示。

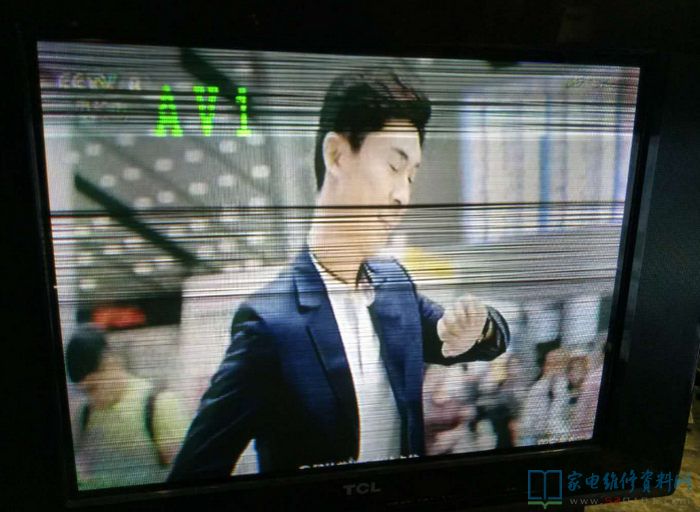

代换各电源滤波无效，换场块和场部分电解电容无效，这时发现满屏都有黑线。

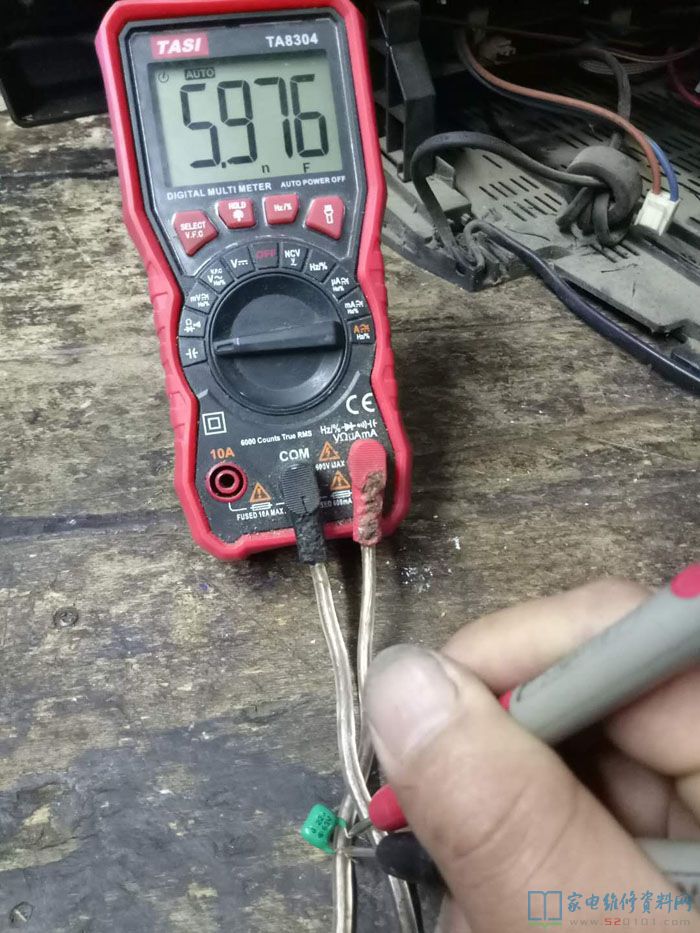

后来在网站里面下载一份图纸看看，决定对场部分小电容进行测量比对，当检测到C310时，发现容量悬殊太大，由原来的0.22UF变为5.97nf

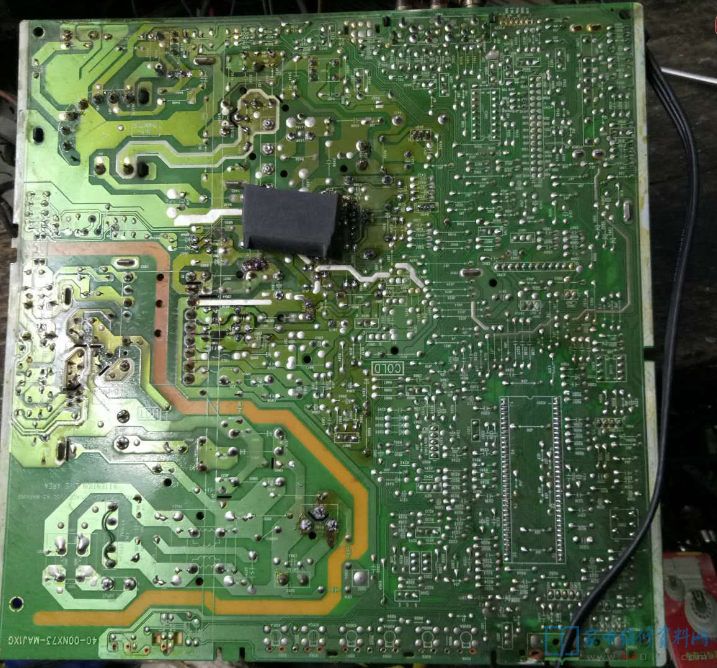

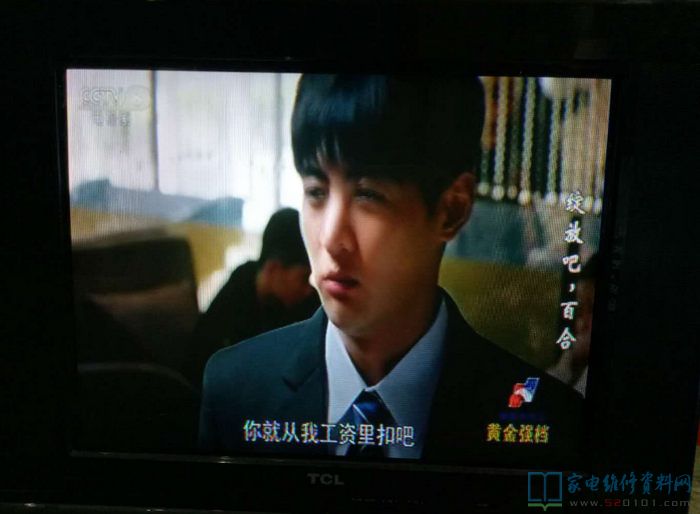

随便找了一个电磁炉0.24UF谐振电容，焊上试机，画面恢复正常。
为证明已找到故障点，特意将原电容焊回去，使故障重现。
由于这个谐振电容个子太庞大，不好安装，只好又花时间来寻找合适的电容，翻了好久才找到一个容量一样的。

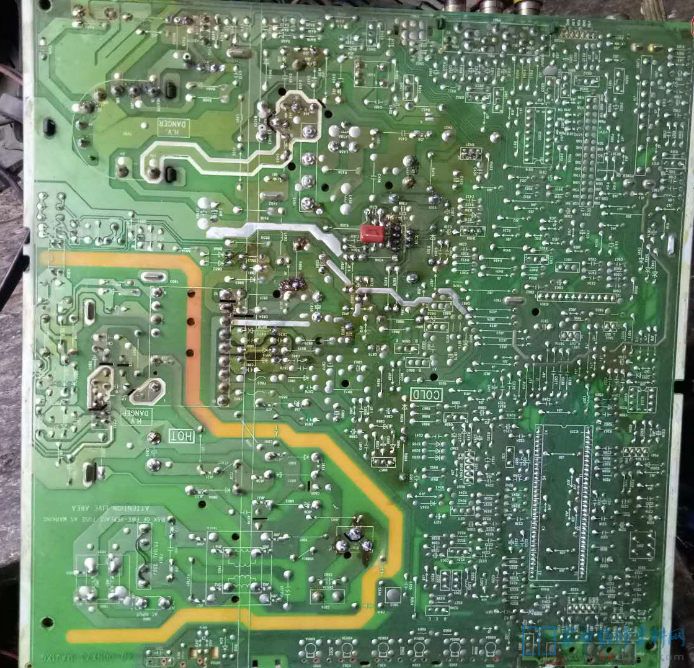

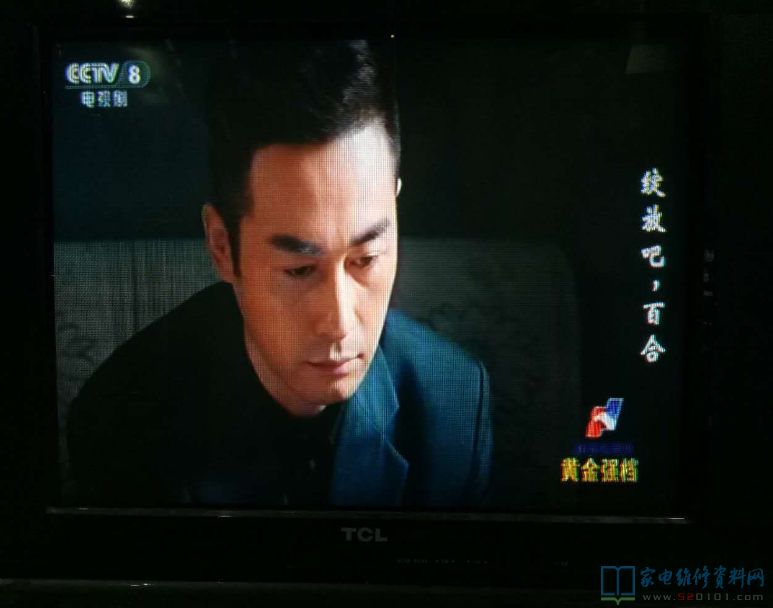

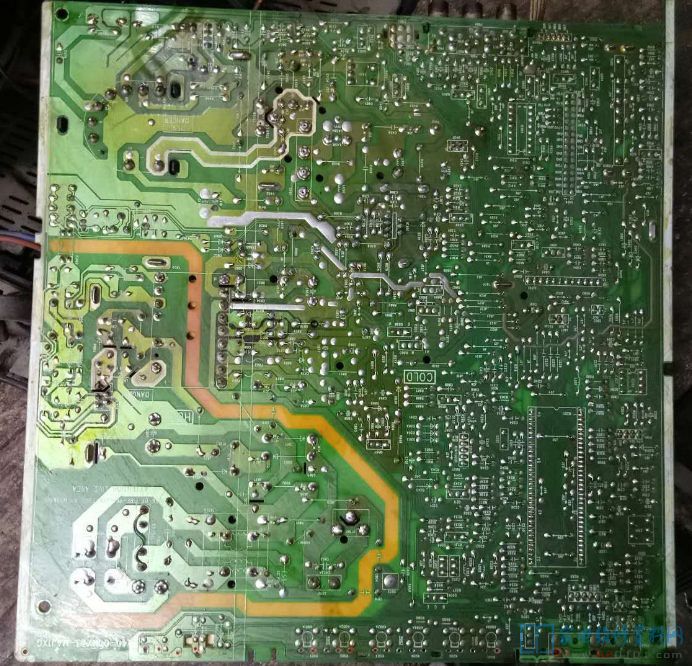

安装好测试画面正常后，清洗主板，装机收工。
