创维49E360E液晶电视图像出现横线和跳动的维修

2023-02-04 03:18:42  阅读 406 次 评论 0 条
摘要:

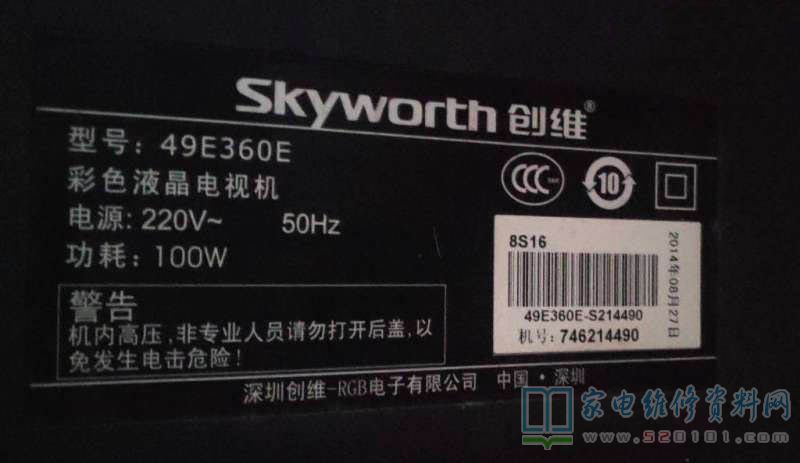

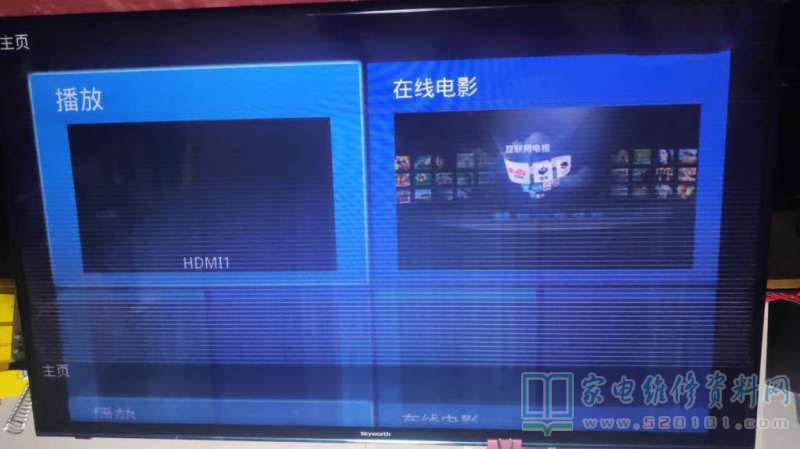

接修一台创维49E360E液晶电视,此机器采用的是LG屏,故障现象是下部出现横线干扰(不是满屏),每间断2、3秒全屏抖动,测逻辑板VGH-ODD电压随抖动时跳变,-5.02v-10.96v-27.6v,测量VG

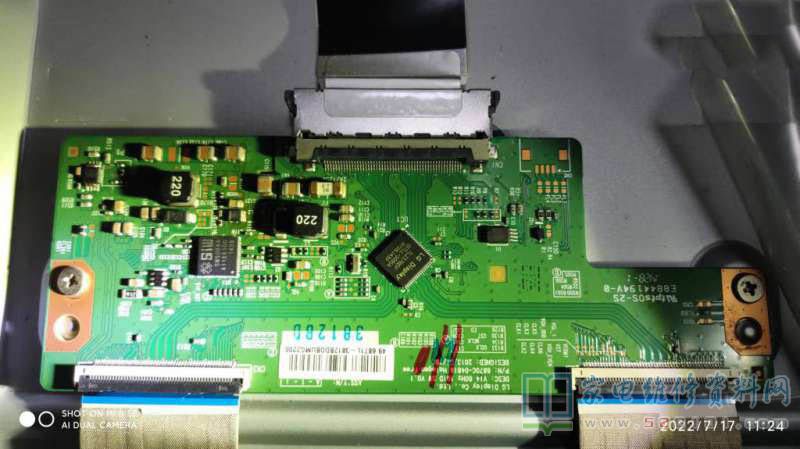

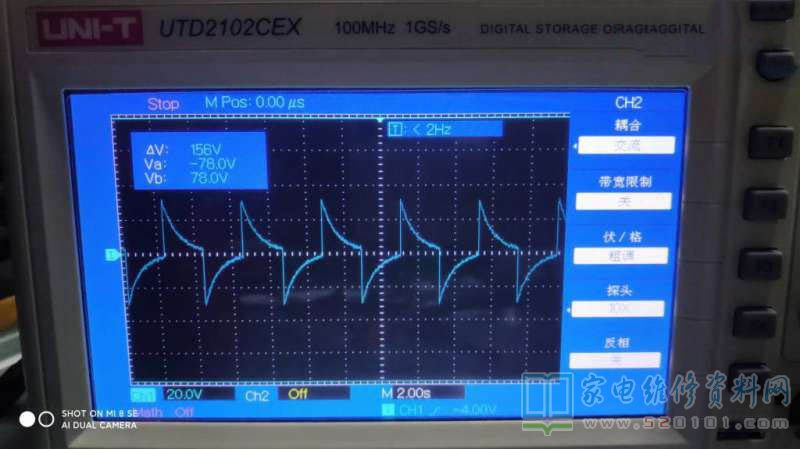

       接修一台创维49E360E液晶电视,此机器采用的是LG屏,故障现象是下部出现横线干扰(不是满屏),每间断2、3秒全屏抖动,测逻辑板VGH-ODD电压随抖动时跳变,-5.02v-10.96v-27.6v,测量VGH-ODD及VGH-EVEN都一样,测波形(见图),SW5084A芯片发热严重,怀疑逻辑板6870C-0481A损坏,网购逻辑板更换后,故障依旧。

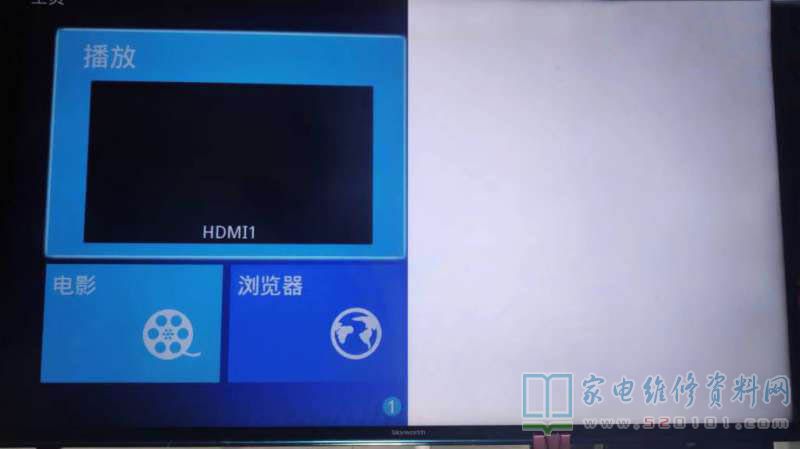

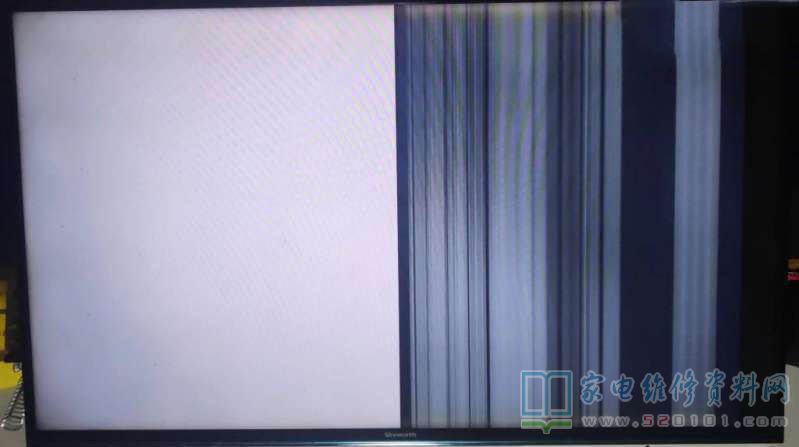

       为了判断故障是逻辑板或屏,先断开逻辑板与屏边板相连的右边排线(屏幕方向视角,盖板方向为左,下同)通电,屏左边图像正常,右边白屏;再连接右边排线,断开左边排线通电,左边白屏,右屏为间断竖线(如图所示)。判断故障部位在右边的边板中,或者右侧的屏面板中。

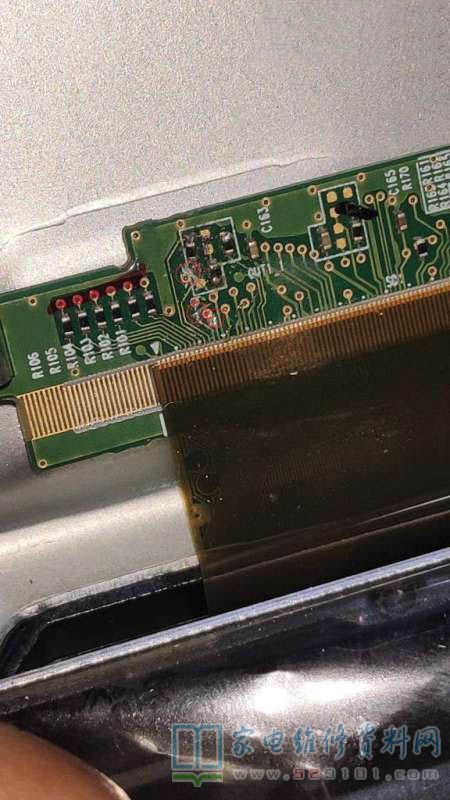

       按网上说的隔断法,用薄塑料片隔离右屏排线的右边1-10脚排线后,图像不再抖动,但在播放视频时在高亮区出现灰色拖影,影响观感。

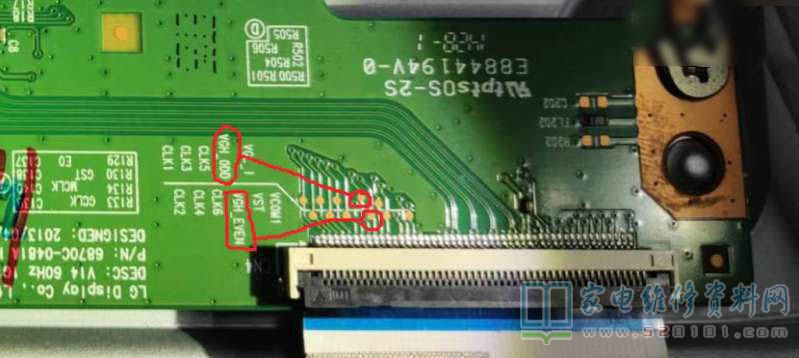

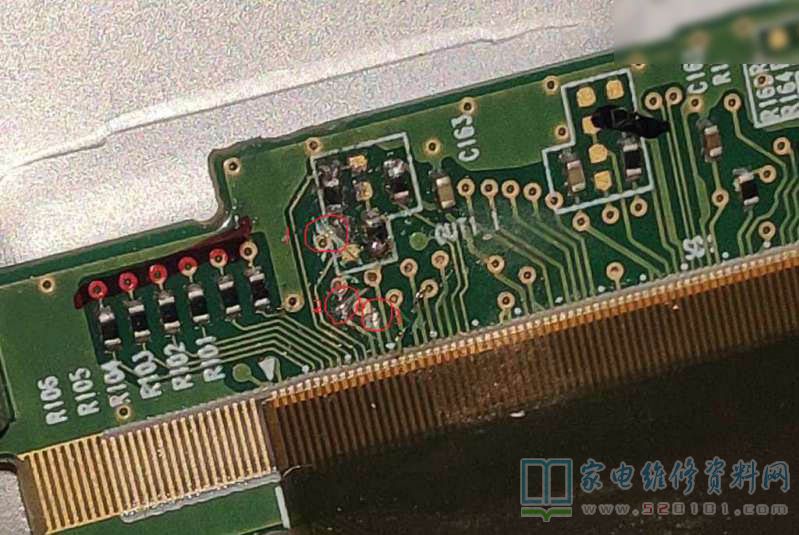

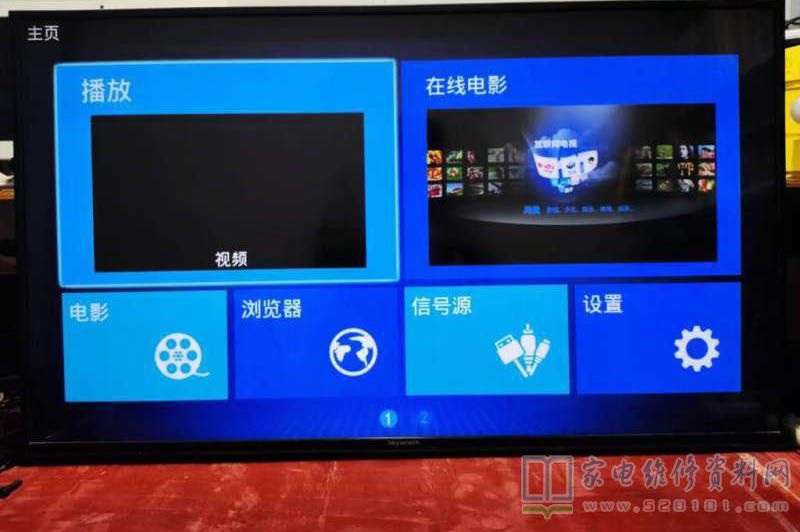

       思路回到VGH电压上,拿掉排线隔离塑料,尝试断开右屏边板的VGH供电端,(切断处放大图的第1处),逻辑板VGH电压上升到了28.1v,图像不再抖动,但图像有一亮一暗(随VGH-ODD电压变化抖动)现象,断开VGH-ODD(切断处放大图的第2处),仍有一亮一暗现象,继续断开屏板上的VGH-EVEN(切断处放大图的第3处),图像不再闪烁,测VGH-EVEN、VGH-ODD跳变电压为-5.02v-11.5v-28.1v,至此完美修复。试机4个小时,未出现图像异常现象。

创维49E360E液晶电视图像出现横线和跳动的维修 第1张

创维49E360E液晶电视图像出现横线和跳动的维修 第2张

创维49E360E液晶电视图像出现横线和跳动的维修 第3张

创维49E360E液晶电视图像出现横线和跳动的维修 第4张

创维49E360E液晶电视图像出现横线和跳动的维修 第5张

创维49E360E液晶电视图像出现横线和跳动的维修 第6张

创维49E360E液晶电视图像出现横线和跳动的维修 第7张

创维49E360E液晶电视图像出现横线和跳动的维修 第8张

创维49E360E液晶电视图像出现横线和跳动的维修 第9张

创维49E360E液晶电视图像出现横线和跳动的维修 第10张

创维49E360E液晶电视图像出现横线和跳动的维修 第11张
