五．解码板

2． 接口引脚说明
DPTV为208脚PQFP封装集成电路IC,按接口可分为6大部分：CPU主机接口、支持模拟信号的接口、模拟信号输入接口、计算机接口、帧缓冲存储器接口和显示器接口，其中引出脚为多功能引出脚，其功能与选择的运行模式有关，表1―表7中的“类型”定义如下：
I:数字输入接口  O：数字输出断口 PWR：电源电压（输入）
Ax：模拟信号引出脚 Tx：具有三态特性的引出脚 GND：地

表1：CPU主机接口引出脚

引出脚	类型	编号	说明
AD(7—0)	I/O	165—172	多路地址与数据总线
ADDRSEL	I	4	I2C地址选择引出脚，0:7C, 1:7E
RESET	I	5	系统复位，复位使该IC强制到已知状态，并使其接到CPU的复位脚
PS	I	6	使外加CPU进入有效状态
ALE	I	175	使地址锁存有效
WR#	I	176	CPU写入
RD#	I	177	CPU读出
SD	I/O	178	I2C总线
SC	I	179	I2C总线
INT	I/O	180	中断信号
VSS	I	173	数字地
VDD	I	174	数字电源

表2：模拟信号支持的接口引出脚

引出脚	类型	编号	说明
XTL1	AL	163	输入时钟合成器，支持14.318MHZ的振荡器或晶振
XTLO	AL/O	164	用来连接14.318MHZ晶振XTL1输出
MLF	AL	158	用于存储器时钟锁相环（PLL）低通滤波器节点
VLF	AL	161	用于视频信号时钟锁相环（PLL）低通滤波器节点
AVDD1	AL	157	存储器时钟的模拟电源
AVSS1	AL	159	存储器时钟的模拟地
AVSS2	AL	160	视频时钟模拟信号地
AVDD2	AL	162	视频时钟模拟电源

表3：模拟信号输入接口（ADC）引出脚

引出脚	类型	编号	说明
CVBS1	AL	183	ADC电路复合视频信号输入1
CVBS2	AL	184	ADC电路复合视频信号输入2
CVBS3	AL	185	ADC电路复合视频信号输入3/S信号Y输入
CVBS4	AL	186	ADC电路复合视频信号输入4/分量Y输入
CVBS_OUT1	AL/O	188	CVBS/色度输出基准电流
CVBS_OUT2	AL/O	189	CVBS/亮度输出基准电流
C	AL	196	ADC电路S信号的色度输入
Cr	AL	197	ADC电路Cr分量输入信号
Cb	AL	207	ADC电路Cb分量输入信号
RB1	AL	201	复合/亮度信号10 BIT A/D 变换底部电压基准
RT1	AL	202	复合/亮度信号10 BIT A/D 变换顶部电压基准
RT2	AL	203	色度信号10 BIT A/D 变换顶部电压基准
RB2	AL	204	色度信号10 BIT A/D 变换底部电压基准
CCLP[3—1]	AL	208,198,187	模拟箝位电路中存储箝位误差电压用的外接电容
AVDDA	AL	181,190,194,199,205	模拟电路电源电压
AVSSA	AL	182,191,195,200,206	模拟电路接地点
VDD_ADC	I	192	模拟电路电源电压
VSS	I	193	模拟电路接地点

[Page]

表4：收集电路接口（TV&RGB）引出脚

引出脚	类型	编号	说明
V5SF	I	1	5V基准误差电压
TEST	I	2	预留（连到地）
INT2	I/O	3	第二CPU中断（双CPU配置）
CAPD(23---16)	I/O	7—14	RGB基色信号收集（低BIT）
CAPD(15---8) CAPPIP(7---0)	I/O	15—22	RGB基色信号收集（高BIT）或副画面电视信号收集（见表7、表8附加引出脚定义）
CAPD(7---0)	I/O	44—51	RGB基色信号收集（高BIT）
CLKPIP	I/O	38	副画面TV时钟信号
HSYNCPIP	I/O	39	电视信号行同步或副画面行激励
VSYNCPIP	I/O	40	电视信号场同步或副画面场激励
CLKMP/CLKRGB	I/O	41	主画面时钟/RGB基色信号收集时钟（见表7）
HSYNCMP/HSYNCRGB	I/O	42	主画面行同步/RGB基色信号收集行同步
VSYNCMP/VSYNCRGB	I/O	43	主画面行场同步/RGB基色信号收集场同步
VDD	I	23	数字电路电源电压
VSS	I	24	数字电路接地

表5：帧缓存器接口电路引出脚

引出脚	类型	编号	说明
MA[9—0]	O	113—112,109—102	2/4/8MB帧缓存器副地址
BA	O	114	SGRAM/SDRAM存储单元副地址选择
MD[63—0]	I/O	154—142, 139—127, 124—119, 89—82, 79—68, 65—64	64 BIT帧缓存器数据
RAS#	O	99	RAS#信号
CAC#	O	100	CAS#信号
WE#	O	101	WE#写入有效信号
CS1#	O	98		第一个2/4M BYTE SGRAM/SDRAM片选0
CO0#	O	97		第二个2/4M BYTE SGRAM/SDRAM片选1
MCLK	O	96	SGRAM/SDRAM时钟信号
KQM[7—0]	O	118—115,90—93	读/写字节有效
VDD	I	52,66,80,94,110,125,140,156	数字电路电源
VSS	I	53,67,81,95,111,126,141,155	数字电路接地

表6：显示器接口（DAC&DDP）引出脚

引出脚	类型	编号	说明
VM	AO	26	VM控制的DAC
R	AO	27	红基色信号DAC
G	AO	28	绿基色信号DAC
B	AO	29	蓝基色信号DAC
IRSET	AL	31	DAC电流源的偏置
HSYNC	O	34	扫描信号处理电路行同步信号
VSYNC	O	35	扫描信号处理电路场同步信号
HFLB	I/O	36	保护电路行逆程脉冲信号输入
VPROT	I/O	37	场保护/箝位
AVDD	AL	32	模拟电路电源
AVSS	AL	25,30,33	模拟电路接地

表7： SVGA模拟RGB基色信号引出脚

引出脚	类型	编号	说明
FB	O	22	快速消隐
DIV	O	21	外加PLL分频
VGA HSYNC	O	20	外加PLL VGA行同步
CLKIN	I	41	外加行锁相PLL时钟信号输入

表8： 外接彩色电视解码器引出脚

引出脚	类型	编号	说明
MP FIELD INPUT	I	15	外接彩色电视解码器主画面场输入
PIP FIELD INPUT	I	16	外接彩色电视解码器副画面场输入

[Page]

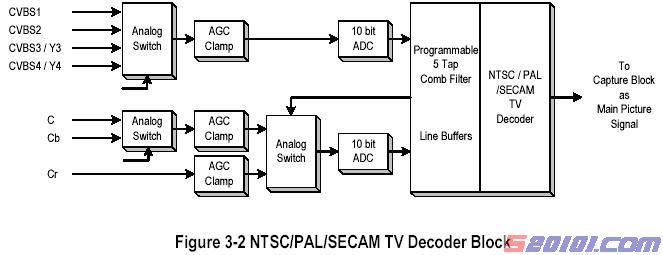

英文注释：Analog Switch模拟开关，AGC ClampAGC箝位，10 bit ADC 10比特模数转换
Programmable 5Tap Comb Filter可编程5抽头梳状滤波器，Line Buffers行缓冲器
NTSC/PAL/SECAM TV Decoder NTSC/PAL/SECAM电视彩色解码器
To Caprure Block as Main Picture Signal去信号收集部分作为主图像信号
5．图像显示电路

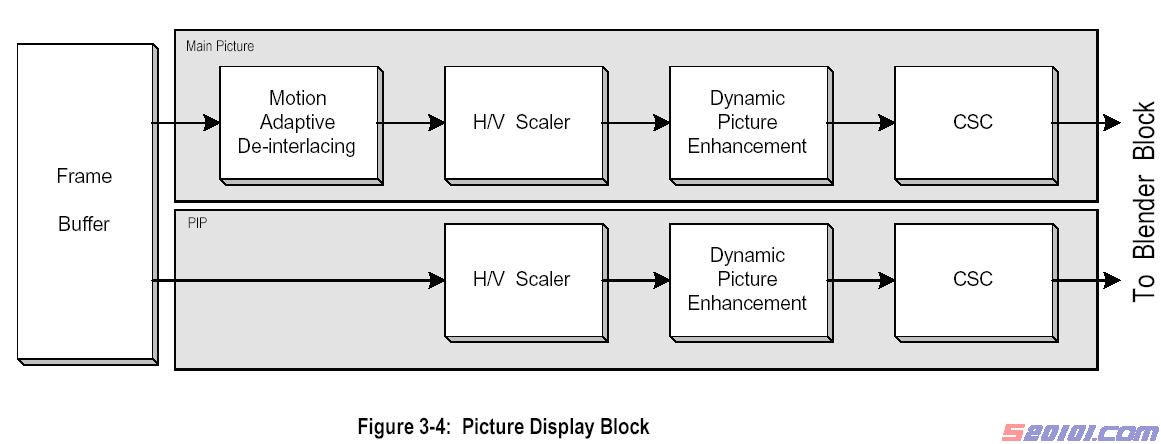

下图为图像显示电路的方框图。其中消除隔行效应技术只有在由隔行扫描到逐行扫描的显示方式下才有用。在其它情况下，隔行扫描方式的图像信号被直接送到格式变换器，完成隔行的倍场频或提高场频的格式变换。

英文注释：Frame Buffer帧缓存器，Main Picture主画面，Motion Adaptive De-interlacing运动自适应去隔行效应，H/V Scaler行/场变换，Dynamic Picture Enhancement动态画面增强，PIP画中画
To Blender Block去混合电路
维修流程-----张庆辉

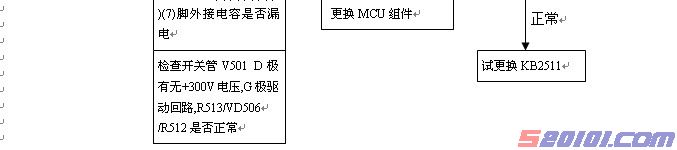

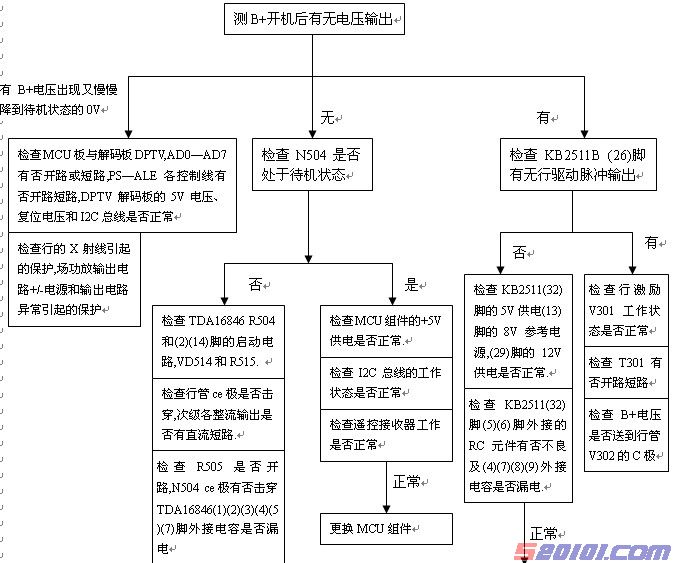

一、无光栅,指示灯亮

注:行X射线保护主要原因有:
1. 行逆程电容开路。
2. B+电压过高。

DPTV解码板无+5V电压而不工作,没有行场同步信号送到KB2511。
KB2511(25)脚输出的行驱动脉冲行频过低。

二、水平亮线

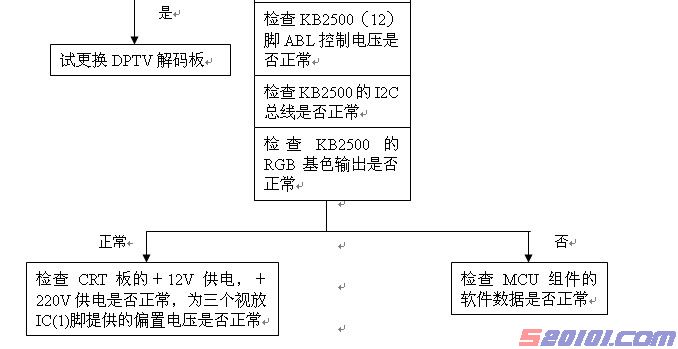

三、白光栅

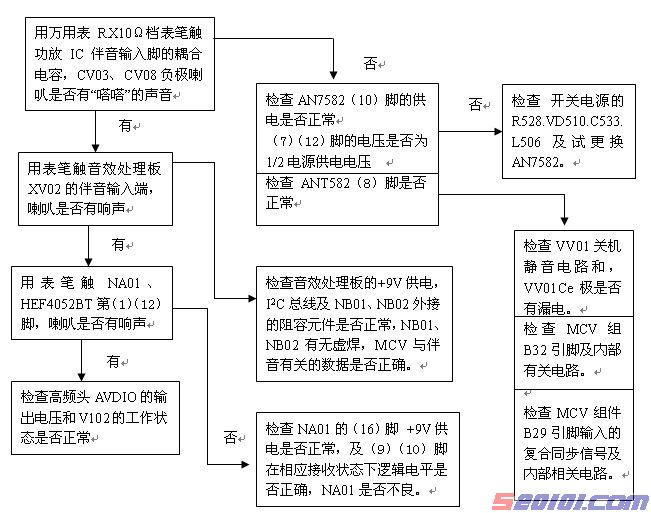

四、无伴音

维修实例/经验

故障：场不同步。

   检修：行动态聚焦数据被置为0，正常应为90H。
2．故障：行不起振。
   检修：KB2511行输出（26）脚电压为11.96V，说明行已停振，用示波器测I2C总线，发现有时钟线幅度明显偏小，约为1Vp-p，查出伴音BBE板上的I2C总线铜箔短路，挑开故障排除。
3．故障：3C，伴音噪声。
   检修：用示波器测伴音功放输出端的波形有许多的毛刺，查出伴音功放对高频头的接地铜箔开路，补好开裂处，故障排除。
4．故障：蓝屏状态下横条干扰。
   检修：用示波器测KB2511（32）脚供电端有极大纹波，该脚的＋5V供电是由副开关电源产生的，测C524（1000uF/10V）也是有极大的纹波，怀疑C524不良，拆下测其容量已很小，更换C524，故障排除。
----------------------------------------------------------TV2张庆辉

故障：行不同步有啸叫声。

检修：N701（8）脚行中心电压才1.2V，而正常应为3.2V，查得C705坏，更换后故障排除。

故障：行大且会抖动。

检修：N702运放TA75559（N702）处C716坏。

故障：N制图像呈打火状，P/S制不会。

检修：N701(7)脚C704（4u7/50V）元件坏（开路）。

故障：顶部有细细的2、3条回扫线。

检修：查N350（3）脚场输出部分电容C359坏，该电容和电阻R358是用来消除场偏转线圈两端激起得寄生振荡对光栅得影响的。

故障：静音时图像两边收缩。

检修：查得CPU板 B1 （转台消隐BLK）与B32（静音MUTE）短路。

故障：白光栅且无菜单。

检修：查查CPU板与解码板并行总线AD0－－AD7之间电阻有无相碰。

故障：调加速极行扭。

检修:查得ABL VD701坏或N701坏。

故障：开机图像对折。

检修：查行激励变压器T301次级所并电容C304（2n2）和行管处C310（4.7uF/250V）坏。

故障：DVD调暗有黑点干扰。

检修：查CPU板与解码板PS连接线开路。

故障：图像上面卷一点一点下来且有回扫线。

检修：查得场部分C354（220uF/35V）自举升压电容坏。
11. 故障：水平亮线1AB，KB2511场无输出波形.
检修：N701 KB2511B(20)脚电容C709坏。
12．故障：开机B+在50V――90V之间大幅度摆动。[Page]
检修：吸空L505，断开B+负载后B+上升，但还会抖动，只是抖动的幅度很小（在100V左右抖动），将所有的变压器次级整流后的供电断开，故障依旧，经多次查找，更换开关机控制电路中的光耦N504，故障排除。
----------------------------------------------------------CE2-2黄巧蓉
S系列CPU板维修实例-----骆祥霞
1．故障：三无1A。
检修：（1）量N803（1）脚电压2.3V左右，（4）脚电压若是偏高或偏低，晶振Z801元件不良。
（2）量N804（11）―（20）各脚电压与正常待机电压相比较，除（16）脚以外，如有管脚电压不正常，则N804元件不良。
（3）量N804其它管脚电压正常，（16）脚电压约为4V左右，而V801 b极（中间引脚）0V，则有可能V801元件不良；如V801正常，量VD801电压为5V，则可判定VD801元件不良或错插。
（4）量N804若其它管脚电压正常，只有（16）脚电压约为0.3V左右，因（16）脚与N802(22)脚连接，而且其它管脚电压正常，则N802元件不良。
（5）N804电压正常，量V802电压发现c极（中间引脚）电压为1.0V左右，而正常情况下，此脚电压应为0V，后发现R819错插。
（6）遥控可以开机，按键无效，则R828开路。
（7）量N802管脚电压不正常，当量V802管脚电压时，有启动的声音，断开N801 POWER脚（第4脚）量电压正常时应为5V，而此时没有电压，则N801元件不良。
（8）量N802管脚电压发现（D0—D7）数据线电压不正常，而N801电压正常，则发现N801(D0—D7)与N802（D0—D7）之间有铜箔断开。
2．故障：AV按键无作用。
检修：R833错插成4.7K。
3．故障：遥控无作用。
检修：C818对地短路。
4．故障：图像失谐，图像持续5秒左右，即出现蓝屏。
检修：发现晶振Z801错插为14.1318M,本应为10.00MHZ。

S系列解码板维修实例-----骆祥霞

故障：三无1A。

检修：RN1,RN2,RN3任一电阻损坏均会引起1A。

故障：字符竖条干扰。

检修：U1虚焊连焊；U5、U6虚焊连焊；U5、U6与U1之间连线断。

故障：TV图像左边有水波纹干扰。

检修：C40与左边焊点连焊。

故障：DVD 没彩色。

检修：FB14不良。

故障：进入VGA 造成三无1A。

检修：FB23元件不良（15V供电）。
7．故障：SVM无作用。
检修：Q1元件不良或错插成1ET；R2,R3,R4元件不良；CON3短路。

故障：图像或字符亮点干扰。

检修：U6不良。

故障：三无1A。

检修：量U2电压发现5V偏低（启动瞬间），3.3V为0V，用欧姆档量发现3.3V对地短路，一路查下去结果发现是背并电容点胶处连焊造成。
