创维8S50机芯屏供电和屏电压低造成黑屏的通病故障技改

2022-09-29 00:25:28  阅读 126 次 评论 0 条
摘要:

如果遇到创维8S50机芯液晶电视,出现无屏供电和屏电压低造成黑屏,请按照以下方法进行灰屏技改,首先在图1中红线处隔断。 然后在R232和R231连接处飞线。

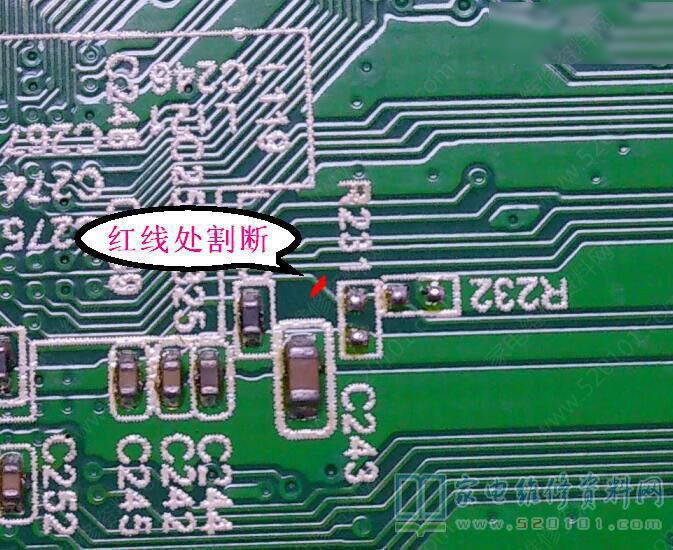

        如果遇到创维8S50机芯液晶电视,出现无屏供电和屏电压低造成黑屏,请按照以下方法进行灰屏技改,首先在图1中红线处隔断。

创维8S50机芯屏供电和屏电压低造成黑屏的通病故障技改 第1张

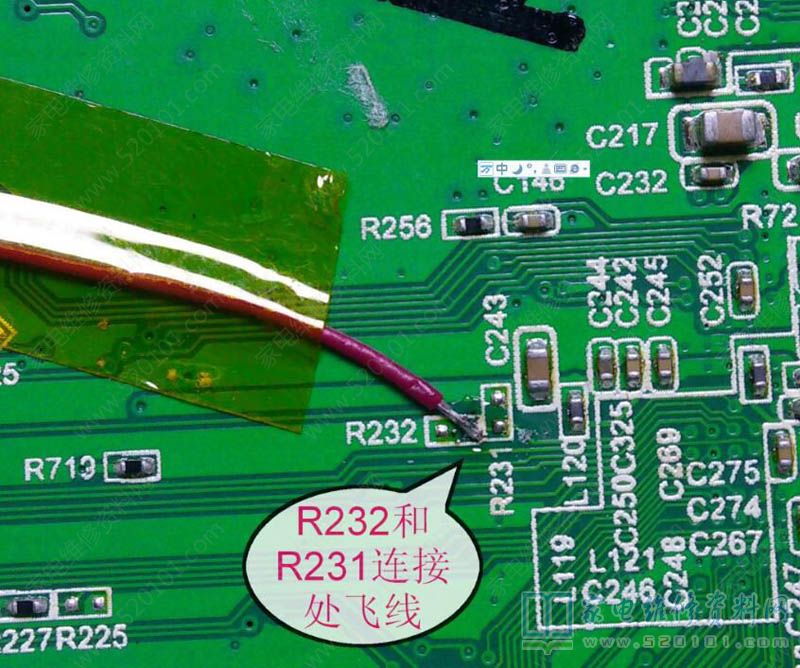

      然后在R232和R231连接处飞线。

创维8S50机芯屏供电和屏电压低造成黑屏的通病故障技改 第2张

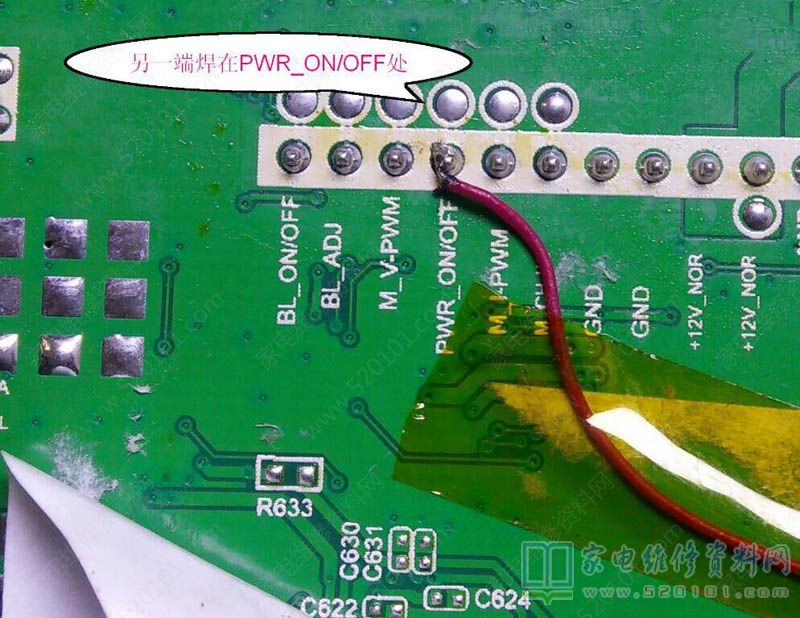

      另一端焊在PWR_ON/OFF处。

创维8S50机芯屏供电和屏电压低造成黑屏的通病故障技改 第3张
