创维26S15HM液晶电视指示灯不亮不开机的维修

2022-09-29 18:04:28  阅读 548 次 评论 0 条
摘要:

接修一台创维26S15HM型液晶电视,电源指示灯不亮,不开机。拆开机壳,目测电源二合一板(板号5800-P26TQM-0110)上无明显损坏的元件。将二合一-板取下,先用220V灯泡对主滤波电容C00(

      接修一台创维26S15HM型液晶电视,电源指示灯不亮,不开机。拆开机壳,目测电源二合一板(板号5800-P26TQM-0110)上无明显损坏的元件。将二合一-板取下,先用220V灯泡对主滤波电容C00( 100uF/450V)放电,然后用万用表电阻挡在路测量,保险丝F601(3.15A/250V )正常,C634 (471/2kV) 短路。

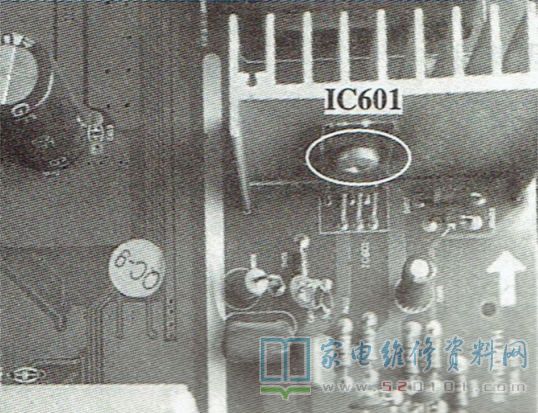

      用101/2kV电容代换C634后,在12V、24V电压输出端接上假负载,在ON/OFF端与STB+5V端接一只1k电阻强制开机,输出电压均为0V。测启动电阻R608(120k)及启动电压稳压二极管ZD603均正常,判断电源块IC601( W6556A)损坏(见图1), 换新W6556A后上电,5V、12V、24V输出电压均正常,故障排除。

创维26S15HM液晶电视指示灯不亮不开机的维修 第1张
