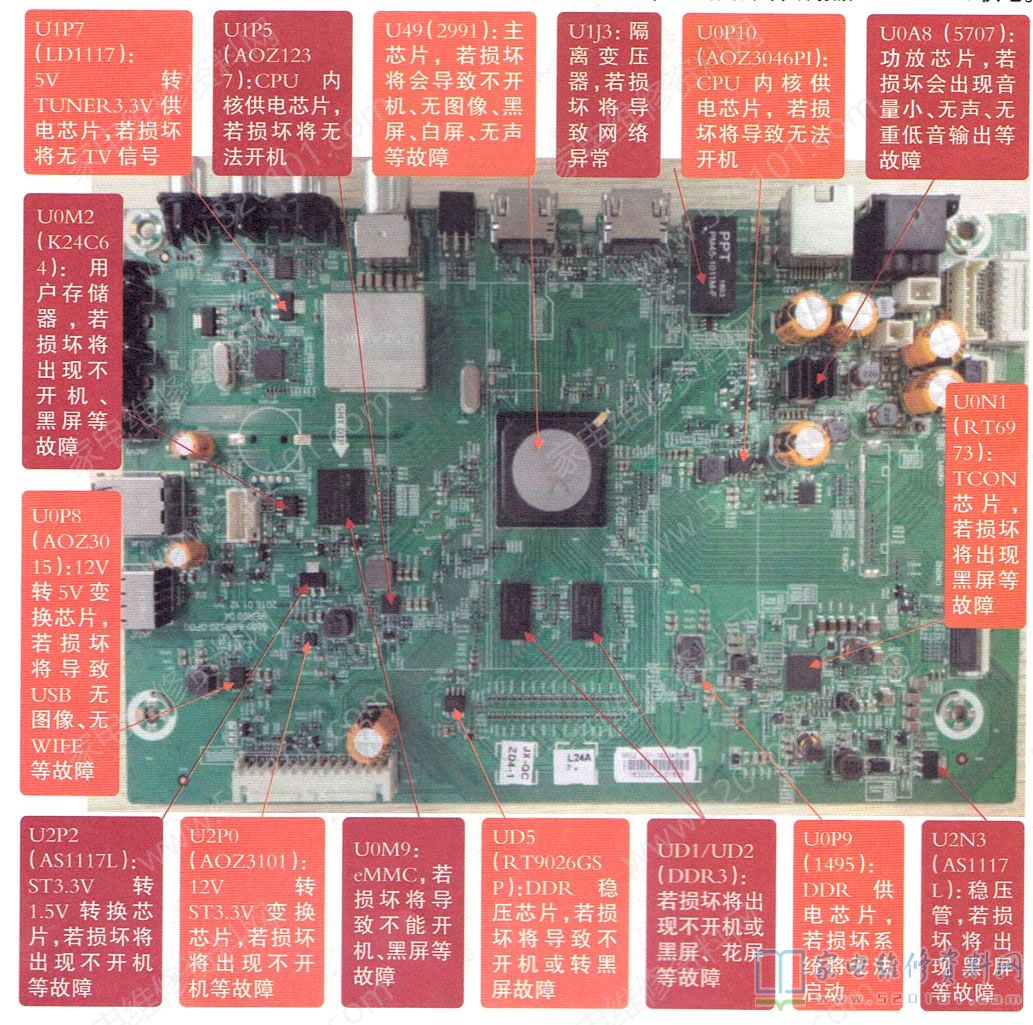

创维液晶电视9R52机芯主板维修图解

      创维9R52机芯的信号处理系统中，U49(RTD2991 )为主芯片，UD1.UD2(H5TQ4G63CFR -RDC)为DDR3-1600MHz SDRAM;UOM4 (THGBMBG5D1KBALL )为eMMC存储芯片(8G Bytes e -MMCMODULE用于存储启动程序);UOM2( K24C64-SIRXA)为EEPROM程序存储器。信号处理电路的供电如下:电源板为主板提供12V、24V供电，12V_ NOR经UOP2稳压得到ST_ A3V3电压，一路给u49中的CPU供电;一路经过QOP2和QOP3控制产生D3V3， POWER EN信号控制D3V3的通断;一路经U2P2转换得到ST 1V8， ST_ 1V8经QOP6/QOP7控制产生D1V8，POWER EN信号控制D1V8的通断;:12V_ NOR经UOP8稳压得到5V_NOR电压;5V_NOR经U1P7转换得到TUNER3V3为高频头供电;12V_NOR经UoP9稳压得到DDR1V5电压，为DDR供电;12V_ NOR经U1P5稳压得到Core 1V0电压，为主芯片内核供电;12V_ NOR经UOP10稳压得到Core_1V0电压，为主芯片内核供电;24V给数字音频功放U0A7/U0A8供电。
