创维32E3500液晶电视(9R43机芯)EMMC点位图

2022-04-02 21:32:46  阅读 108 次 评论 0 条
摘要:

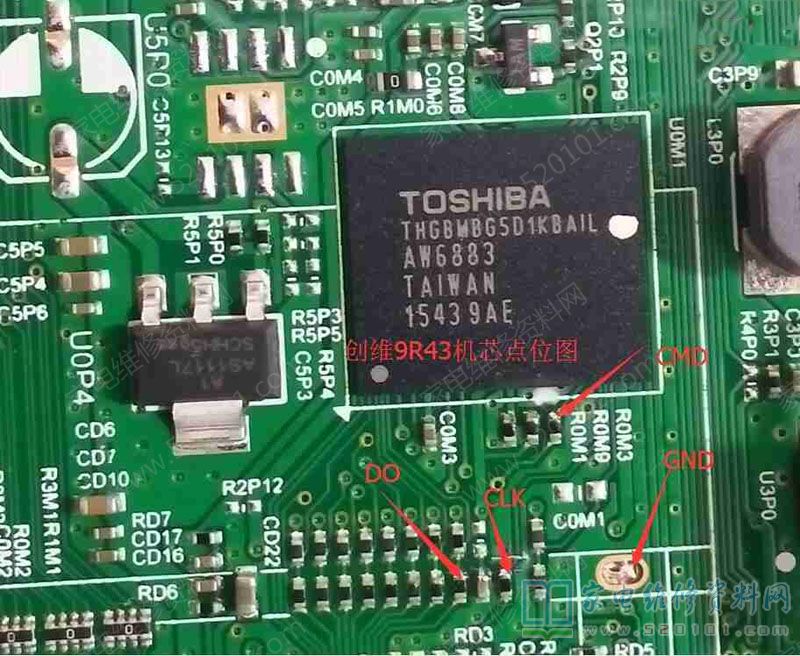

创维32E3500液晶电视9R43机芯EMMC飞线读写的CLK、CMD、D0、GND点位如下图红色箭头指示的标记所示,仅供参考。

      创维32E3500液晶电视9R43机芯EMMC飞线读写的CLK、CMD、D0、GND点位如下图红色箭头指示的标记所示,仅供参考。

创维32E3500液晶电视(9R43机芯)EMMC点位图 第1张
