海尔LU32F6液晶电视(HV320WXC-100屏)点位图

2022-05-28 19:58:30  阅读 122 次 评论 0 条
摘要:

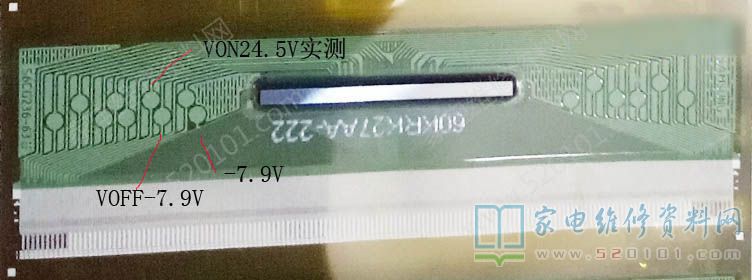

海尔LU32F6液晶电视,京东方HV320WXC-100屏的TAB点位图如下图所示,飞线的方法是从屏边板上的VGH点上飞线到COF上的图片上的VOFF点上,图片上的点是我自己测量标注的。

       海尔LU32F6液晶电视,京东方HV320WXC-100屏的TAB点位图如下图所示,飞线的方法是从屏边板上的VGH点上飞线到COF上的图片上的VOFF点上,图片上的点是我自己测量标注的。

海尔LU32F6液晶电视(HV320WXC-100屏)点位图 第1张

海尔LU32F6液晶电视(HV320WXC-100屏)点位图 第2张
