海尔LE32B3300W液晶电视指示灯亮度暗且不开机的故障维修

摘要：

接修一台海尔LE32B3300W液晶电视（THU69F6主板）上电后指示灯亮度暗，不开机。本机采用三合一主板。上电，测得电源输出的12V、U402输出的5V、U403输出的3.3V，U404输出的1.8V

      接修一台海尔LE32B3300W液晶电视（THU69F6主板）上电后指示灯亮度暗，不开机。本机采用三合一主板。上电，测得电源输出的12V、U402输出的5V、U403输出的3.3V，U404输出的1.8V ，均正常。以上供电除12V开关电源直接输出外，剩下的几路都只有在U23(TSU69KBT-Z1-ST) 120脚输出高电平后才会输出。继续测试，发现TCON供电12V电压为0V，究其原因是U23 129脚没有输出高电平，说明U23未能正常工作。

      另外，U23 109脚背光调光信号也没有输出。手摸U23表面无明显温升，测得U23供电及112脚复位信号(开机瞬间有高电平)，均正常。在主板插座CN101中接上串口工具，得到其开机打印信息如下:

Nasa:BD_ MSTO60B_ 10AZBT_13502
SPI BOOT
Console Initial OK
66[123456789A][123456789AB]
0056
BIST_ 0 PASS
MTU Initial OK
       以上信息说明CPU工作正常，内部的DDR自检也正常，于是怀疑程序有问题，直接通过串口工具写入程序后重新开机，故障排除。

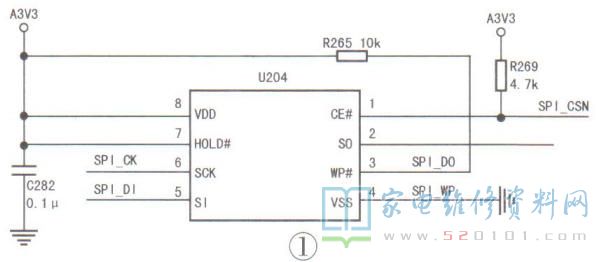

       提示：本例故障就是因为外挂在U204中的程序出现问题导致的。相关电路如图1所示。
