海尔LS65AL88U51液晶电视不开机指示灯不亮的维修

2022-01-13 18:19:20  阅读 82 次 评论 0 条
摘要:

一台海尔LS65AL88U51型机,上电后指示灯不亮,不开机。拆机检查,本机采用二合一电源板(板号:JSL2208-050),主电源输出12V,测得保险丝F1(T3A )已断路,这说明后级负载短路。在路测

       一台海尔LS65AL88U51型机,上电后指示灯不亮,不开机。拆机检查,本机采用二合一电源板(板号:JSL2208-050),主电源输出12V,测得保险丝F1(T3A )已断路,这说明后级负载短路。在路测量300V滤波电容C101、整流桥BD1、PFC斩波MOS管及升压二极管,未见异常。为了保险起见,在保险丝位置串接一只200W白炽灯,通电后测得C101两端电压为329V,但开关电源次级输出的12V电压为OV。测得12V整流二极管正常,转向检测开关电源初级电路,测得电源芯片IC200( LD7538 )⑤脚(vcC )电压在10V~15V之间波动。断电后,放掉300V电容存电,测试IC200各脚对地电阻,发现⑥脚(驱动输出)对地阻值很小。检查IC200⑥脚外围电路,发现电阻R213(562).R351(222)开路,开关管Q200(11N70)炸裂。更换上述损坏元件后_上电,12V输出电压正常,去掉灯泡,装上保险丝,接入原机电路试机,故障排除。

       提示:在检修开关电源时,若开关管击穿,前级的灌流环路中的半导体器件和驱动芯片易连带损坏(含信号变差)最好一起换新。

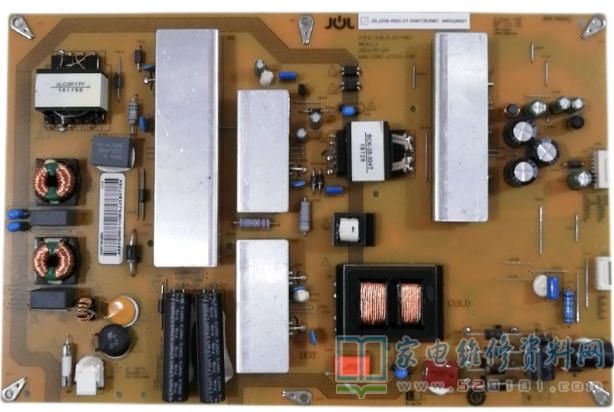

海尔LS65AL88U51液晶电视不开机指示灯不亮的维修 第1张
