本人近期接修一台海尔LE42B70液晶，故障表现为灯闪不开机，拆机测电源正常，开机电平正常，背光开关和调光电压没有，上网查主板程序易坏，在网上下载程序用编程器拆下25Q64写好，上机有背光开启电压，调光DlM无电压，拆下调光线，有3V电压，说明电源板有故障，背光部分用PF7900S驱动，均流用PF7700S多块，测DlM电阻为0，断开跳线测出PF7900S和两块PF7900S坏，调光电压送到7700的5脚和多块均流块的8脚，全并联，网购了元件更换后装机正常，改进去掉 去PF7900S调光5脚的短接电阻，改为10K电阻，跳线全换成4007二极管，防止连带损坏。

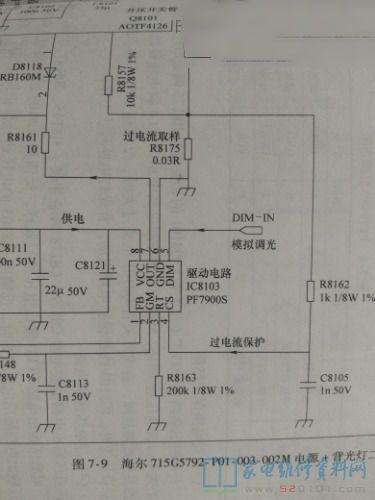

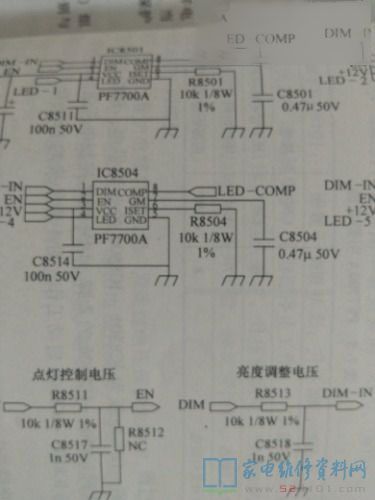

附：参考的书上这两个相同集成块图纸
