海尔LE39A700液晶电视白屏的故障维修

       接修一台海尔LE39A700型液晶彩电，开机后伴音正常，白屏，按面板按键，屏上无任何显示。一 般来说，32英寸及以上的液晶屏不工作会出现灰屏故障，32英寸以下的液晶屏不工作会出现白屏故障。该机出现白屏故障，说明屏的工作条件基本正常，重点检查VCOM和伽马电压。

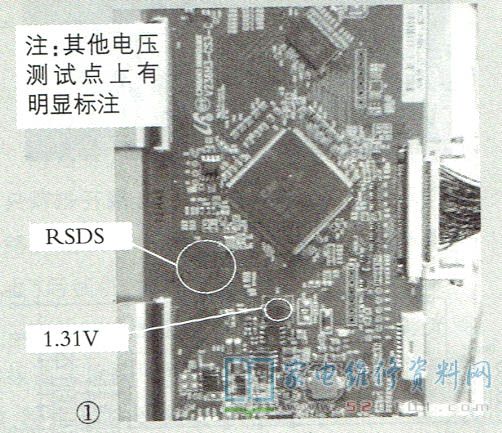

      本机逻辑板型号为236H3-CS3-C，屏型号是V390HK1-LS5 REV C8。本机逻辑板上各测试点电压都有明显标注，上电测得VGH、VGL、vCOM、VAA.3.3V、1.8V、1.3V及伽马的阶梯电压都正常。开机几分钟后，手摸逻辑板主芯片CM2970A无温升，怀疑主芯片没工作。测得RSDS信号电压为0.04V~0.1V，明显异常，正常值为1V~1.4V，判断主芯片工作状态异常，怀疑逻辑板的程序数据异常。重写数据后试机，故障排除。该机逻辑板的RSDS信号电压测试点如图1所示。
