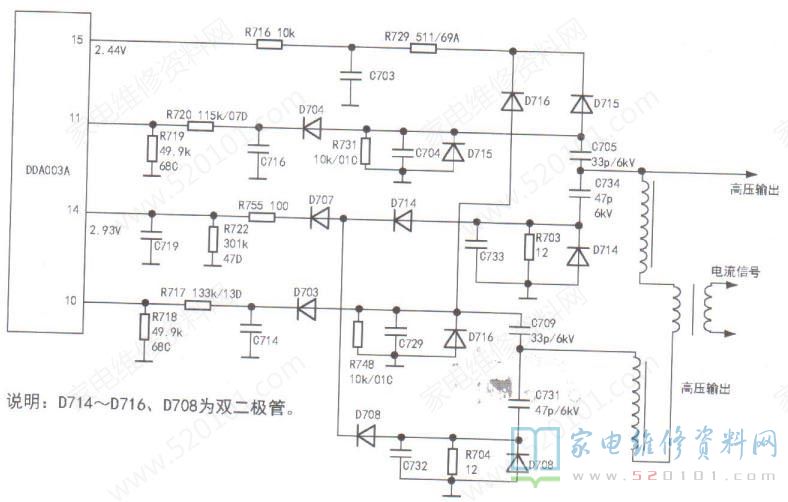

接修一台海尔LU46R1型液晶电视，故障现象是开机后背光亮，字符和图像正常，但几十秒后黑屏，声音一直正常。本机背光源采用LCD灯管，使用时间较长。从故障现象看，故障是背光电路进入保护状态所致。该机采用电源背光二合一板，背光控制芯片是DDA003A，实绘出相关保护电路，如图1所示。
两路高压输出端各有两只高压小容量电容，即上分压电容C705、C734和下分压电容C709、C731，对输出高压进行取样，上分压电容所得取样信号分别经D704、R720和D703、R717等元件降压后送往芯片的10脚和11脚，同时经D715、D716合并后送往15脚;下分压电容的取样信号经D714、D708合并后，送往芯片的14脚，二路电路经构是一样的。观察电路元件，发现14脚外接电阻R755阻值只有1002，15脚外接的R729阻值也不大，而10脚和11脚外接的R720和R717阻值很大。
在背光亮时，用数字万用表测得10脚电压为1.68V，11脚电压为1.73V。 试着在11脚外接电阻R719两端并联一只150k2的电阻，开机后，不再黑屏，测11脚电压为1.39V， 估计该电路的过压保护起控点在1.7V 左右。为稳妥起见，在R718两端也并联一只150k的电阻，长时间试机不再黑LCD灯管使用久后其起辉电压会升高，点亮后的两端电压也会比正常电压高，而且会慢慢升高，如果能持续点亮，在灯管两端电压达到一定值后又会慢慢下降。
实修过压保护动作引起的黑屏故障时，可以在相关引脚外对地接电阻，以此来降低取样电压，避免电路进入过压保护状态。DDA003A的12脚外接一只电容，当芯片检测到过压或过流时，12脚会输出一个小电流给电容充电，当电容两端的电压达到阈值时，芯片进入保护状态。如果将12脚接地，虽可取消过压过流保护功能，但仍会存在较大的安全隐患。
