最近接修一台海信LED40K16X3D液晶电视，灯条只有个别灯珠亮起，恒流板竟然没有保护，控制芯片是：SSL100SN，在网上没有找到此芯片的去保护方法，今天发上来大家参考下，去保护的方法是在输出端（插口

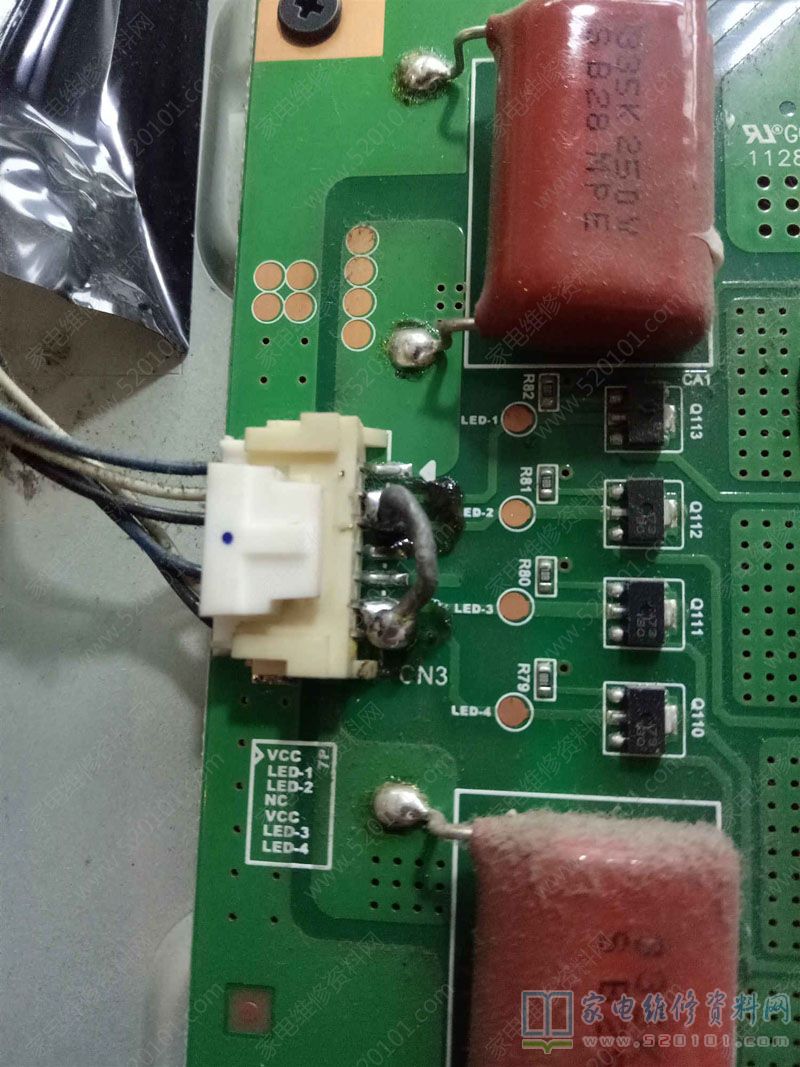

      最近接修一台海信LED40K16X3D液晶电视，灯条只有个别灯珠亮起，恒流板竟然没有保护，控制芯片是：SSL100SN，在网上没有找到此芯片的去保护方法，今天发上来大家参考下，去保护的方法是在输出端（插口CN3）将LED-1、2、3、4短接在一起，如下图所示即可。

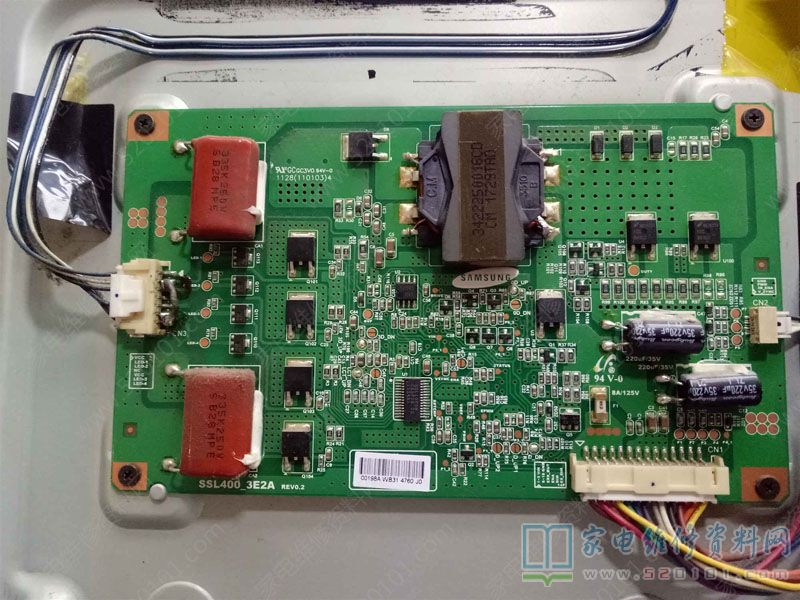

给SSL100SN芯片去保护修复海信LED40K16X3D液晶电视灯珠不亮故障 第1张

给SSL100SN芯片去保护修复海信LED40K16X3D液晶电视灯珠不亮故障 第2张

给SSL100SN芯片去保护修复海信LED40K16X3D液晶电视灯珠不亮故障 第3张
