海信HZ58A55液晶电视指示蓝灯亮不开机的维修

2022-12-20 03:49:38  阅读 130 次 评论 0 条
摘要:

接修一台海信HZ58A55液晶电视,故障表现为通电蓝灯(正常时应该通电红灯,再按开机键后变蓝灯开机),按键遥控均不起作用。开盖测PFC 380V,+12V为11-12V间跳动。主电源芯片3脚VCC:15V,

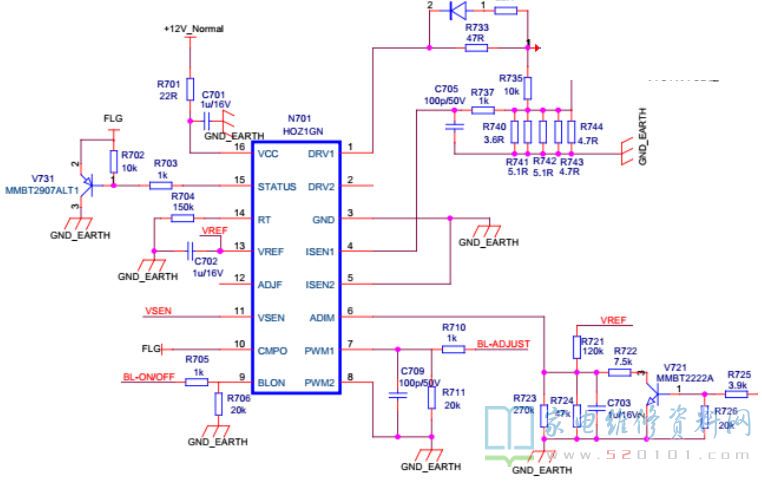

     接修一台海信HZ58A55液晶电视,故障表现为通电蓝灯(正常时应该通电红灯,再按开机键后变蓝灯开机),按键遥控均不起作用。开盖测PFC 380V,+12V为11-12V间跳动。主电源芯片3脚VCC:15V,10脚HBFB:0.1V。分析此电源待机9V稳定,换掉所有12V滤波故障依旧。该机背光芯片采用的是HOZ,该芯片集成了背光控制和基准431功能,由10脚输出反馈信号到光耦2脚,实现稳压控制。只要遇到海信采用HOZ背光芯片的,断开HOZ芯片15脚外接三极管就取消电源保护

海信HZ58A55液晶电视指示蓝灯亮不开机的维修 第1张

     此机光藕应该只是起到开关机及背光保护。如果背光有问题是不是也会引起电源故障呢?外接灯条后机器居然正常了,最后购买灯条更换后故障排除。

     另外,此机灯条有问题会引起通电蓝灯背光不亮,遥控按键均无作用,灯照屏有LOGO闪不进系统。12V在11V-12V之间每隔5秒跳一次。
