海信液晶电视有光栅有伴音无图像的故障维修

摘要：

接修一条海信液晶电视，故障表现为通电后有伴音，光栅，无图像，开盖，检修，查逻辑板，查VGA 0V、 GHL 0V 保险两端电压0V，测保险完好无损。给保险外接12V电源，竟然图像出来了，心中不由窃喜。顺腾摸瓜查

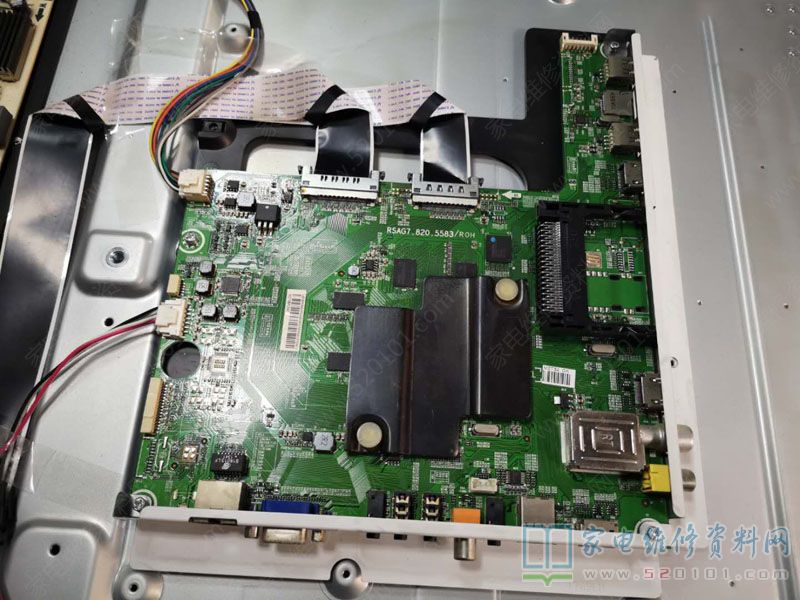

       接修一条海信液晶电视，故障表现为通电后有伴音，光栅，无图像， 开盖，检修，查逻辑板，查VGA 0V、 GHL 0V  保险两端电压0V，测保险完好无损。给保险外接12V电源，竟然图像出来了，心中不由窃喜。顺腾摸瓜查到主板，发现12V电源是从Q4459出来的，查4459的相关资料。原来竟然是一直P沟道的场管，30V/6.5A，1、2、3脚为D极，4脚为G极，5678为S极。查4脚为4.2V，123脚为12V，而5678却没有12V。看样真凶就是它了。将其取下。手头没有此件，某宝上虽有，价格也很便宜，但时间耽搁不起，跟人客户说好明天取机的。
       于是，查看资料看能不能找其他件代换，原想找个场管来代换，可手上的场管都是N道沟，没有P道沟的，手头上有一个P3203EVG，查其资料，123脚为S，4脚为G，5678为D。耐压值和电流值都差不多，脚位虽一样，但是位置正好相反。不管他了，差不多就好。

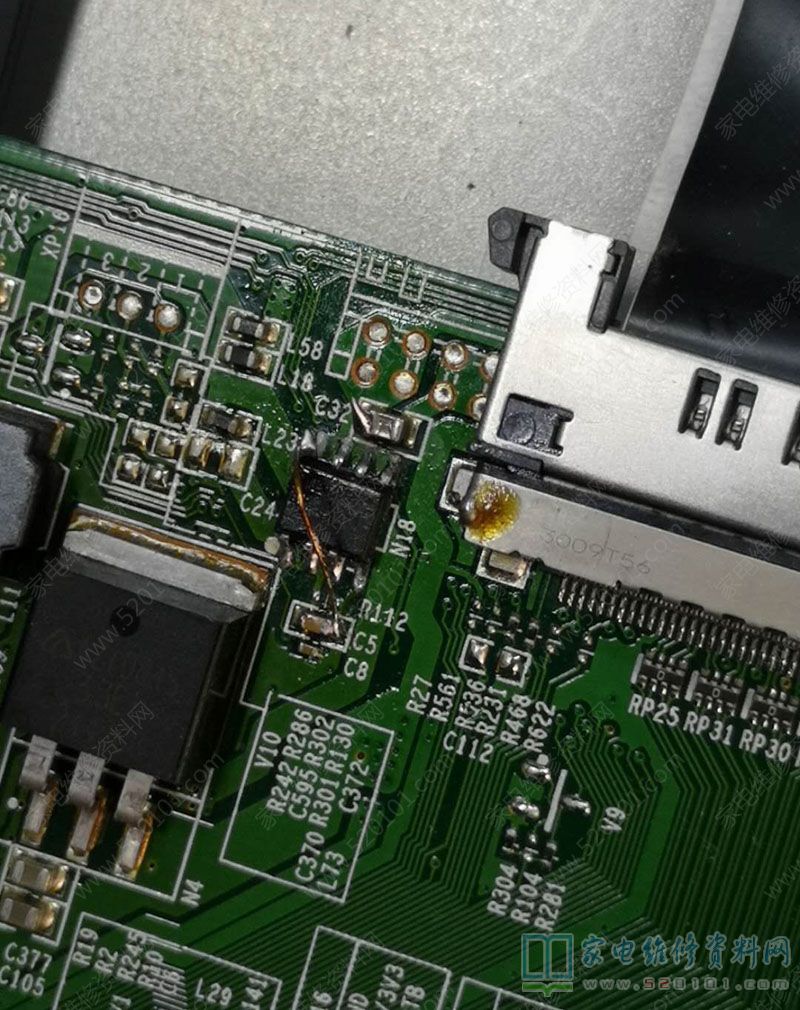

       修改管脚，对脚位，连线（如图），大功告成。试机出图像了，放到外面试机。

       不过好景不长，整上后盖才发现，图像在暗背景下会有一道道的竖条，亮背景下还直看不出来，开盖测各处电压均无可疑之处，用手按压主板到逻辑板的排线，发现竖条在变化，不由大喜。随后找来一块薄薄的塑料片剪得大小正合适，压到排线插头处，插上插头，故障排除。
