接修一台海信LED39K300J液晶电视(主板型号:RSAG7.820.4801图纸)，图像正常，不定时出现无伴音故障。在故障出现时，测得伴音功放块N16 (TPA3110D2 )静音控制端①脚电压为0V，正常值为2.8V，静音控制三极管V23的b极电压为0.59V ，这说明静音电路已起控。

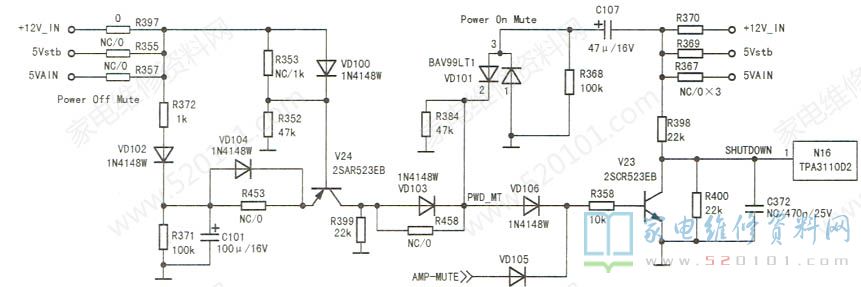

该机静音电路如上图所示。测得VD106正极电压在1.1V~2V间波动，但VD101及VD103的正极电压均很低，即VD101、VD103均处于截止状态，这说明主板有漏电现象，估计是VD106旁边的过孔漏电。拆下VD106，并断开其焊盘铜箔，用导线将其正、负极分别与VD103负极和VD105正极相连后试机，故障排除。
提示:海信LED42K310、LED32H310等型彩电也易出现此故障，实修时可先按上述方法处理。
