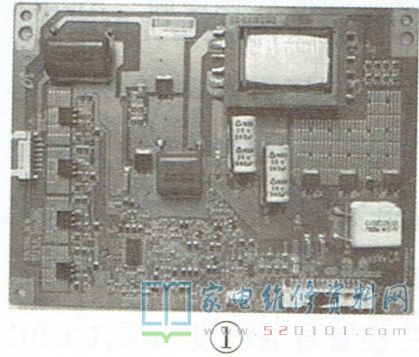

接修一台海信LED55K320DX3D型液晶电视，开机后背光亮一下就黑屏，声音正常 。依照经验，故障原因应是背光板不良或者灯珠损坏。该机采用三星屏，型号是LTA550HQ20，背光板型号是SSL550-3E1B (见图1)。
用恒流源测量四路背光灯珠，第1路电压为129V，第2路~第4路电压均为117V，很明显第1路灯珠有阻值变大的地方。对于这样的故障，既可更换坏掉的灯珠，也可整体更换灯条。由于用户急着用电视，加之拆装液晶屏有风险，还有侧光灯条普遍做得太细，厂家又多使用高质量的双面胶粘合，拆下不容易，同时修复后也找不到很好的双面胶粘上去，这样灯条也不耐用!思来想去，最终决定改动恒流板先让用户暂时使用。
先将背光板上四个恒流控制管的D极短接，即LED灯串的四个负极短接，通电试机，背光亮;接上信号，图像、声音都正常。仔细观看，发现光栅有规律地忽明忽暗闪烁。该背光板为屏厂家自带，控制芯片型号为SSL110SN。查找该芯片资料，一无所获。试着对板上的一些可疑元件进行检查，未发现问题。
在检修中突然想起以前曾修过一台LG37LH22RC-TA型液晶彩电，故障现象也是有伴音、黑屏，查出故障原因是背光板上一高压反馈电容打火失效，换上一只高压瓷片电容后光栅偏暗且闪烁但时间一长又逐渐正常。 此机最终的修复方法是断开主板至背光板的P-DIM连线。此例给人的启发是，当遇到一时找不出原因的故障时，应将思路放开试着 从别的途径来解决问题。对于眼前的这台海信彩电，断开背光板至逻辑板的排线后试机，故障依旧。查看背光板上的电源接口，①~⑤脚是VIN，⑥~10脚是GND，11脚是STATUS，12脚是ENA， 13脚是INT-DIM，14脚是EX-DIM。从11脚开始，依次将引线从插头内抽出试机，当抽出13脚的引线时，光栅不再闪烁，故障排除。
装机前，考虑到原先四路灯条的电流现在全部加在三根灯条上，流过每根灯条的电流会增加，这样会缩短灯珠寿命，于是找到四只恒流控制管s极外接的并联取样反馈电阻，各去掉一只，以减小背光电流。装机后试机，蓝屏时右下角略微偏暗；显示图像后，高度正常。
