海信LED32N2000液晶电视不开机三无的故障维修

2022-03-12 18:35:03  阅读 114 次 评论 0 条
摘要:

接修一台海信LED 32N2000型液晶电视,上电后待机灯(红灯)不亮,不开机。拆机,目测三合一主板(板号:TP.VST69T.PB711图纸)上无明显损坏的元件。在路测量保险丝FB1(3.15A/250

      接修一台海信LED 32N2000型液晶电视,上电后待机灯(红灯)不亮,不开机。拆机,目测三合一主板(板号:TP.VST69T.PB711图纸)上无明显损坏的元件。在路测量保险丝FB1(3.15A/250V)、主滤波电容EB1( 68pF/450V )充放电、开关管QB101(TK5P65W)及输出电压(12V 和20V)、 整流二极管DB101(MBRD10150CT)、DB102 (HBR10150S) 均正常;上电,测得EB1两脚300V电压正常,但输出电压均为0V。

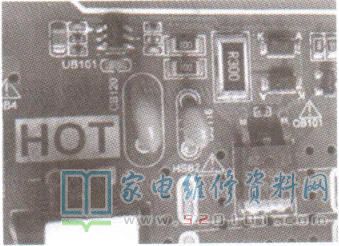

      断电,对EB1放电,在路检测开关电源初级电路,发现二极管DB104(M7 )正反向电阻相差不大。焊下DB104检测,其正反向阻值正常,转向检查与DB104相连的元件,发现电源集成块UB101 ( 丝印:Qap,见图1)①脚、⑤脚短路。更换UB101后试机,图像伴音均正常,故障排除。

海信LED32N2000液晶电视不开机三无的故障维修 第1张
