海信LED50K310X3D液晶电视开机后背光亮几秒熄灭的故障维修

摘要：

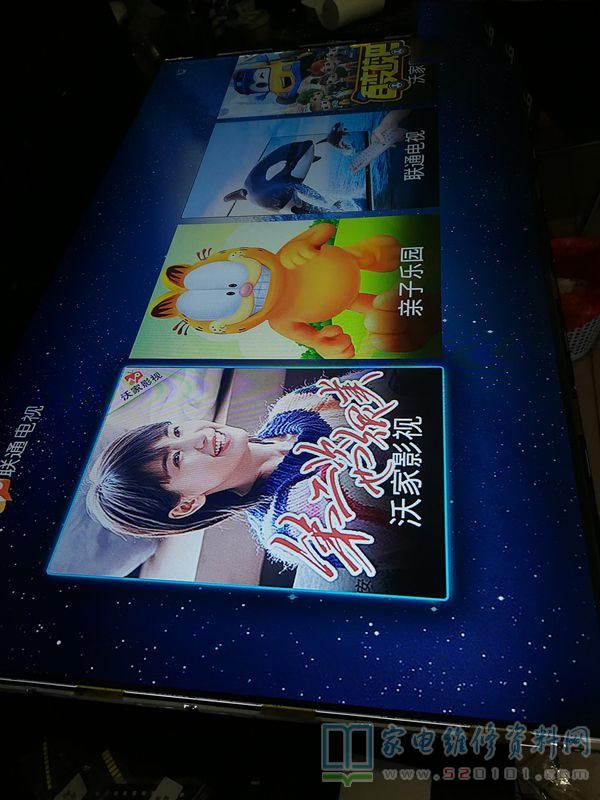

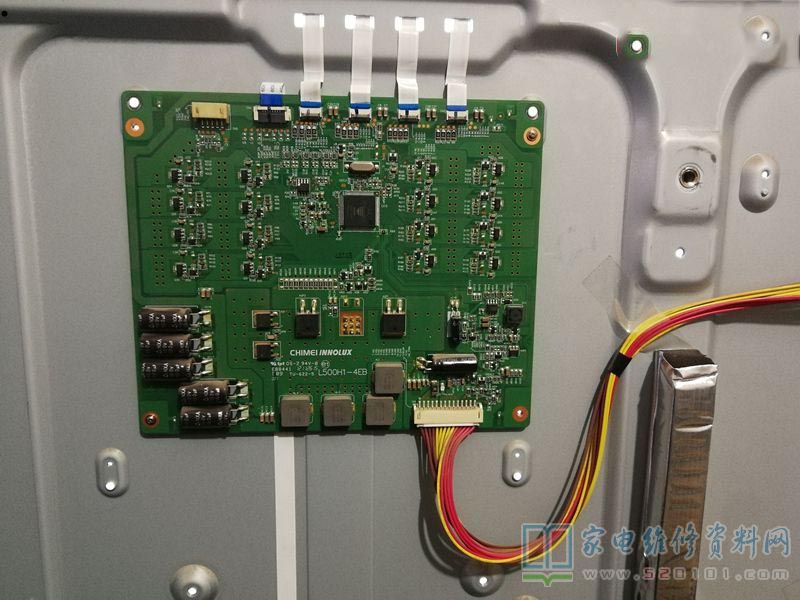

接修一台海信LED50K310X3D液晶电视，故障表现为通电开机后刚要出来图像时背光灭掉，亮度均匀声音一直正常。拆机测量恒流板供电正常，此机恒流板共有16路输出供电到灯条，每4路供电一个座子。挨个座子短

        接修一台海信LED50K310X3D液晶电视，故障表现为通电开机后刚要出来图像时背光灭掉，亮度均匀声音一直正常。拆机测量恒流板供电正常，此机恒流板共有16路输出供电到灯条，每4路供电一个座子。挨个座子短接4路供电负极，当短接到CN6座子时背光不会立即灭掉，可以演5分钟左右。断电对CN6座子上的4路供电用LED测试仪挨个测量，有3组电压是36.6V，一组是43V，确定为灯条故障。

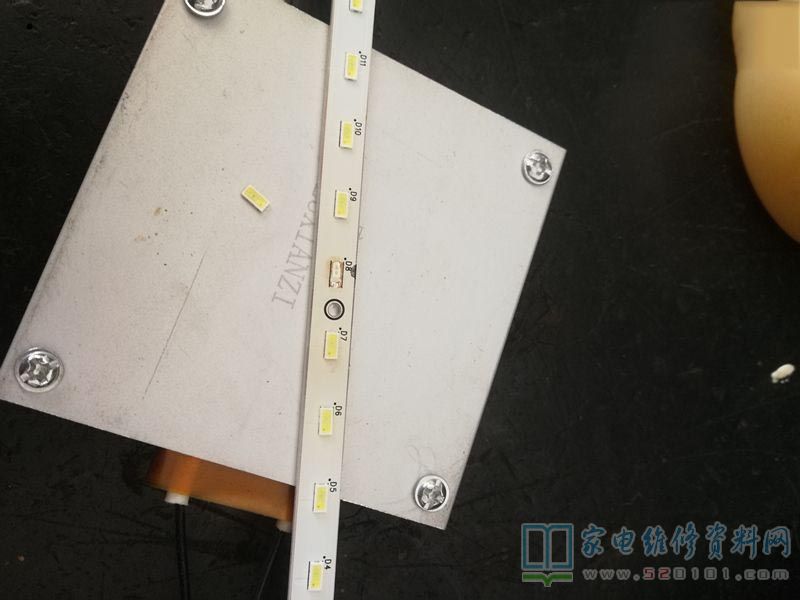

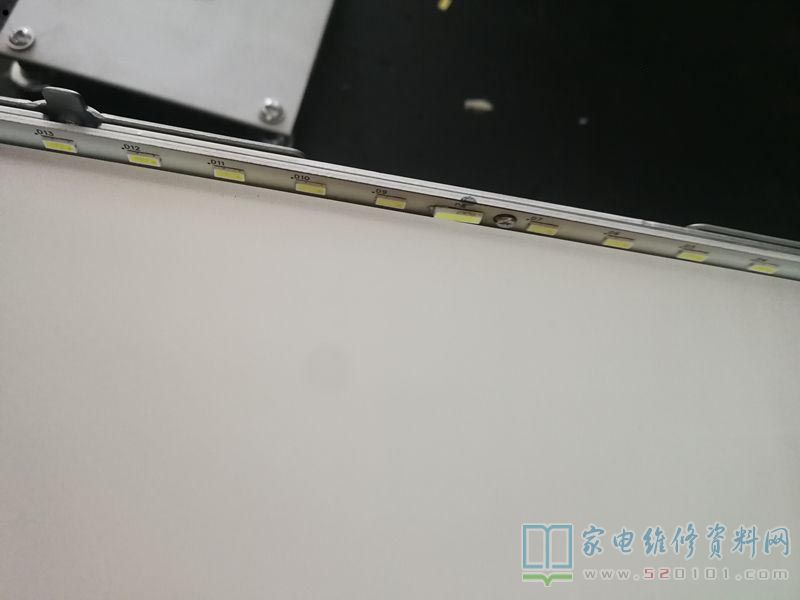

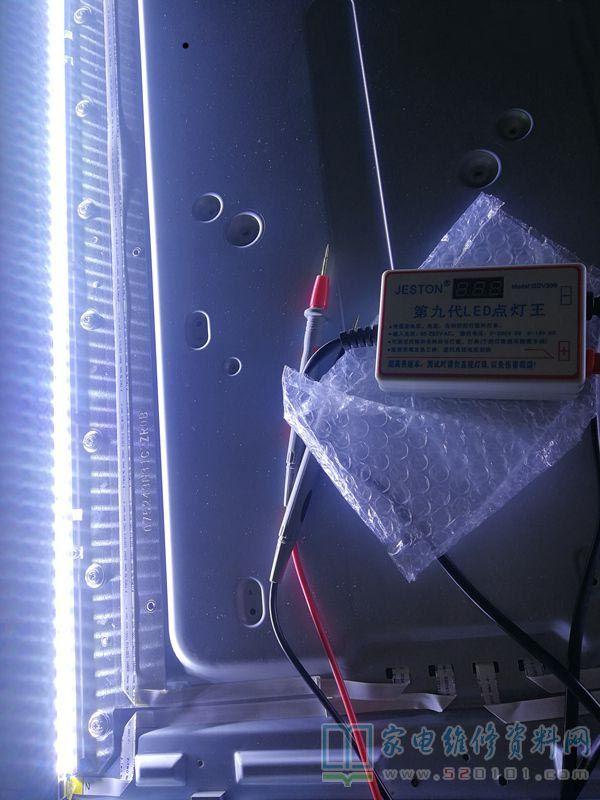

       拆屏后通电再测看到有一颗灯珠不亮，灯珠用的6V灯珠，手里没有完全一样的，拆屏时间长占地方又不安全，于是决定找一颗代换。手里的灯珠个头都比原机的大一些，用LED测试仪测量找了一颗电压亮度一样的灯珠，灯珠和导光板之间也有足够的空间。用灯珠拆焊板拆下原机灯珠，装上灯珠上机背光不再保护。

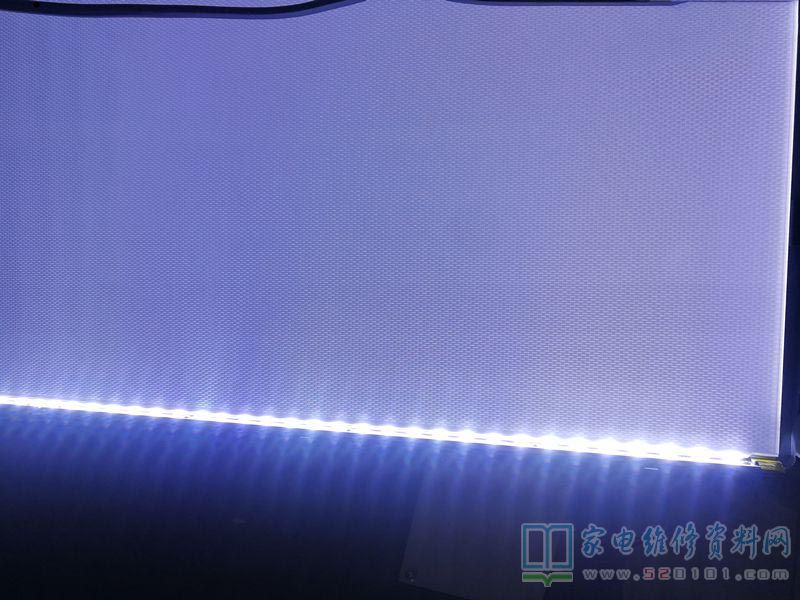

     通电2小时一直正常后装屏。又把16路灯条供电控制管子对地电阻每路取下一颗6.8欧姆电阻来降低灯条供电电流。

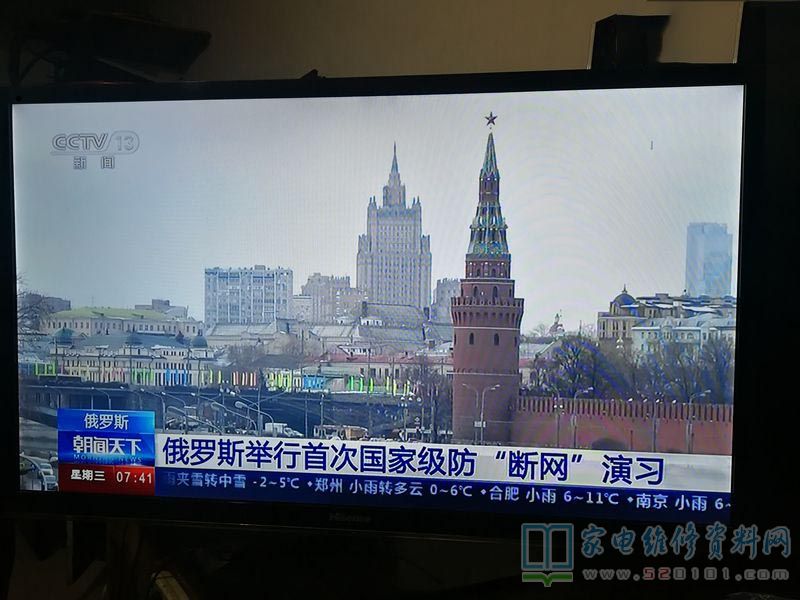

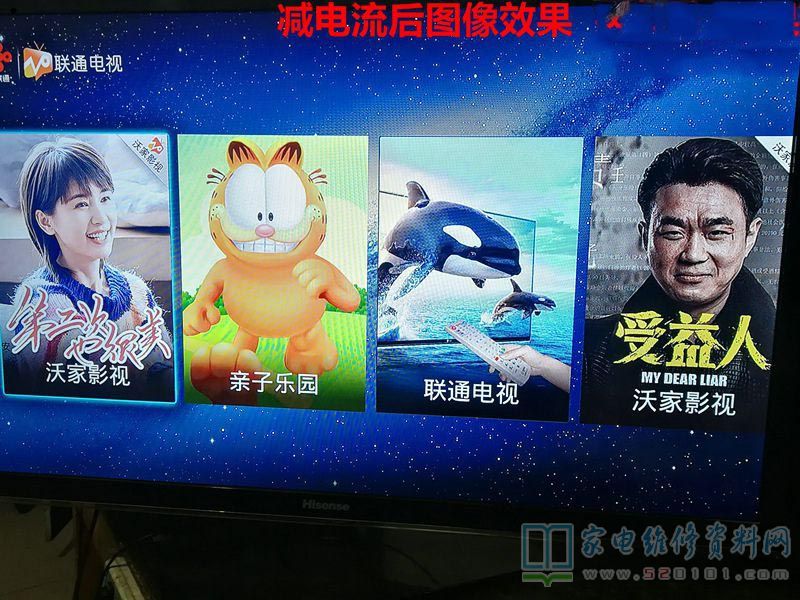

       背光亮度略微比原机暗一点点不影响收看效果，灯条附近温度明显降低，装机交付给用户。
