康佳LC22ES61液晶电视黑屏指示灯绿色变黄色

2023-01-20 18:41:18  阅读 154 次 评论 0 条
摘要:

一台康佳LC22ES61液晶电视,亮一下就黑屏,指示灯由绿色变为黄色,又由黄色变为绿色周而复始。最初以为是高压引起的保护,单独点亮液晶屏里的灯管,亮度正常,用原机电路点亮外置灯管,亮一下就黑屏,再亮一下又

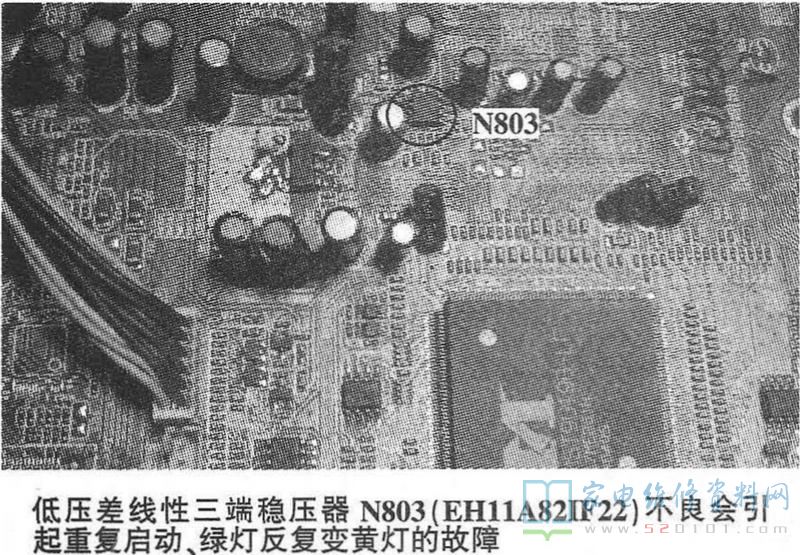

       一台康佳LC22ES61液晶电视,亮一下就黑屏,指示灯由绿色变为黄色,又由黄色变为绿色周而复始。最初以为是高压引起的保护,单独点亮液晶屏里的灯管,亮度正常,用原机电路点亮外置灯管,亮一下就黑屏,再亮一下又黑屏,经测量12V供电正常,带假负载正常,说明电源本身没问题,测量xs701插座第③脚( EN )的电压在0~5V间变化。仔细观察后发现并不是高压板引起的黑屏故障,开机后背光亮,刚刚显示“KONKA”的画面就出现重启现象,应该是主板的驱动程序出错引起的。于是从另外一台正常的电视机,上把主板存储器N502(F40-1006CP)拆掉并读出里面的数据保存,然后写入这块主板的存储器中,开机测试故障不变。当测量主板各组电压时发现1.2V不正常,稳压芯片N803 ( EH11A 82IF22)的②脚一直在0.9V->1V->1.2V间跳变,背光亮时电压0.9V左右,黑屏时1.2V左右,测量N803的③脚电压为稳定的3.3V输入,怀疑稳压芯片性能不良,如图3所示,在旧板上拆下相同型号的芯片换上,开机故障彻底排除。

康佳LC22ES61液晶电视黑屏指示灯绿色变黄色 第1张
