用电击法修复康佳LED32IS97N液晶电视白屏故障

2022-10-27 19:39:05  阅读 212 次 评论 0 条
摘要:

接修一台康佳LED32IS97N彩电,白屏有声音,售后人员判断为屏坏。此机采用一体化逻辑板,型号是V315B5-XCN1,实测得逻辑板上保险FP1已烧断,这说明逻辑板电路可能有短路现象。先用一极细保险丝0

       接修一台康佳LED32IS97N彩电,白屏有声音,售后人员判断为屏坏。此机采用一体化逻辑板,型号是V315B5-XCN1,实测得逻辑板上保险FP1已烧断,这说明逻辑板电路可能有短路现象。先用一极细保险丝0.5A焊于FP1两端,通电测得上屏电压升到7.5V后随之下降为OV,也无康佳启动音乐声,分析可能是逻辑板短路引起+12V电压过重而保护。将保险丝改为0.47Ω电阻代之,上屏电压为+12V开机也有音乐声,但仍是白屏。

       在路测量逻辑板+12V 输入滤波电容CP45、CP46两端电阻,黑笔接地时为8002, 反测为1.2k;通电测得vGH电压为2.1V,VGL电压为0.2V,而1.8V、3.3V均正常,测量液晶屏升压芯片UP1(CM501)⑨脚(启动脚),有3.2V供电,说明UP1或负载有异常。先代换SM501(必须用正品,原装拆机件,否则易误判)试机,无效。考虑到无图纸,检修困难,决定直接加+12V供电试机。

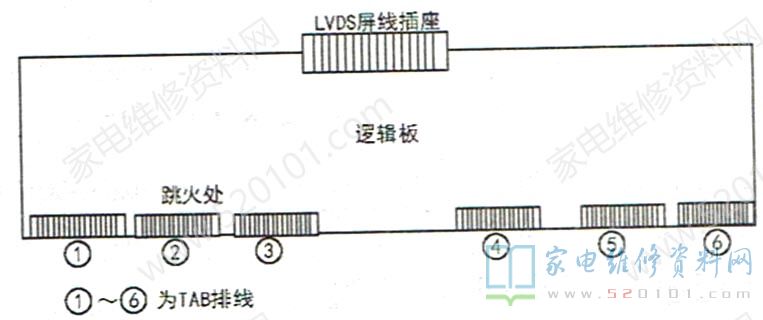

       拔掉主板上屏线,直接从电源板上引入+12V电源接在逻辑板上CP46两端(正负极勿搞错),而且在12V正极引线上串接一无锁开关。通电后间歇点触开关,只见逻辑板与屏连接的第二组TAB排线中有火花闪现,如图1所示。连续冲击几次,火花再未出现,这时测得vGH处的电压已升至+22.7V,判断CM501已进入正常工作状态。

用电击法修复康佳LED32IS97N液晶电视白屏故障 第1张

       恢复LVDS屏线通电试机,屏上显现“康佳智能电视启动中”这表明故障已排除。正常时测得逻辑板上电容CP46两端正反向电阻分别为6.5kΩ/30kΩ,同时,也说明原TAB排线与逻辑板的跳火处有漏电现象。
