康佳LED32F1100CF液晶电视灰屏的故障维修

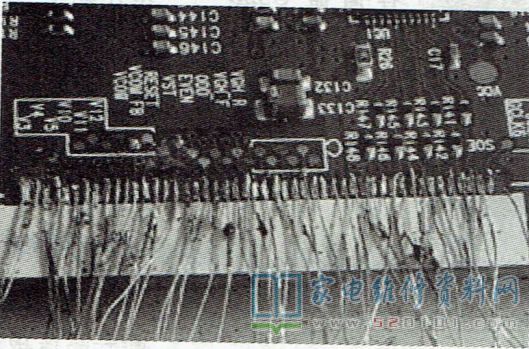

     接修一台康佳LED32F1100CF型液晶电视，灰屏。初步判断逻辑板有故障。拆开机器，通电检测逻辑板保险F1( 60V/1.5A)的输入端电压为12.56V，但输出端电压为OV。保险已烧断。测保险输出端对地短路，检查滤波贴片电容和DC供电块，都没有找到短路点;检测边板，也无短路。仔细查看，发现排线和卡扣已烧蚀在一起，明显短路。由于找不到合适的卡扣，决定用导线连接，如图1所示。连线后，测试无短路，换好保险后试机，故障排除。为了防止连线碰线或松动，可用704硅胶固定引脚与连线。
