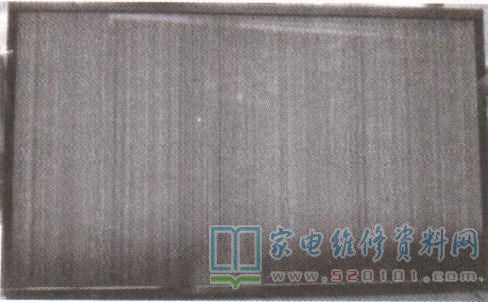

接修一台康佳液晶电视，其逻辑板号LC470EUN-SFF1 (6870C-0432A)，故障表现为满屏的竖彩线，如图1所示。按任何按键不显示字符，判断故障在后级电路中。测量逻辑板上的各路输出电压都在正常范围内。用其他逻辑板代替试机，一切正常，因此判断故障在逻辑板。

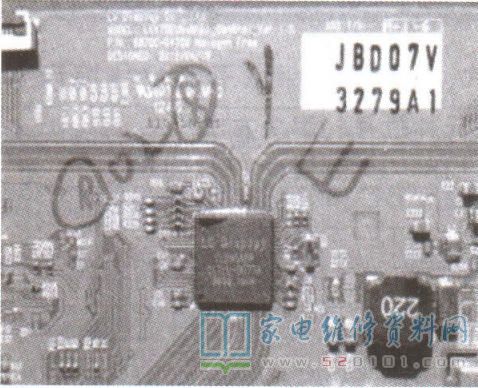

对比检查LVDS信号及输出的逻辑时序信号电压都正常，怀疑逻辑板主芯片UC1(TL2354EP)内部转换电路有问题，如图2所示，更换UC1后试机，故障排除。
