康佳液晶35017819主板EMMC接线点位图

2022-03-31 19:19:37  阅读 140 次 评论 0 条
摘要：

康佳液晶电视采用35017819主板的EMMC飞线读写点位CLK、CMD、D0、VCC、GND如下图所示，仅供参考。

康佳液晶电视采用35017819主板的EMMC飞线读写点位CLK、CMD、D0、VCC、GND如下图所示，仅供参考。

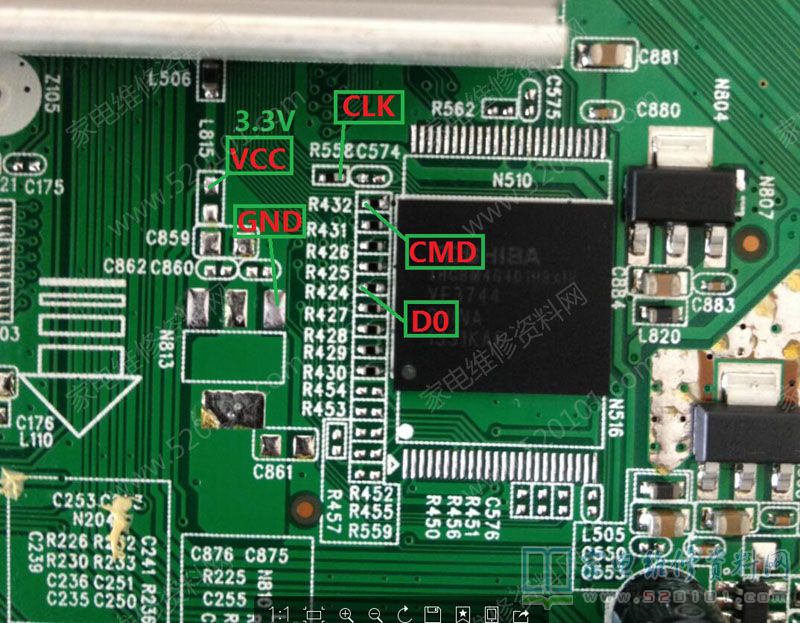

康佳液晶35017819主板EMMC接线点位图 第1张

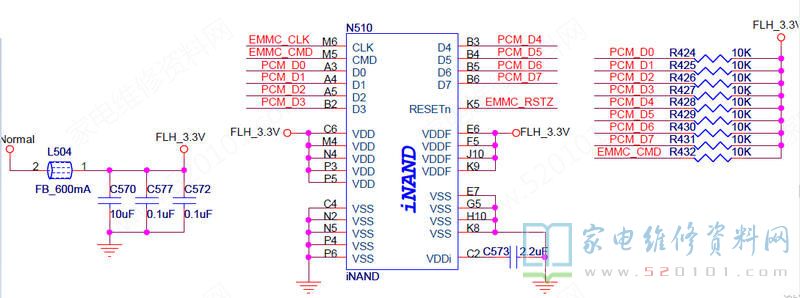

康佳液晶35017819主板EMMC接线点位图 第2张
