康佳LED40F3800CF液晶电视灰屏故障维修过程

摘要：

最近接修一台康佳液晶电视，型号是LED40F3800CF，故障表现是开机灰屏，声音正常。经过5天断断续续奋战，终于搞好了，我分别对边板上的U209(P301-16)、U601(M106-11)、U101(

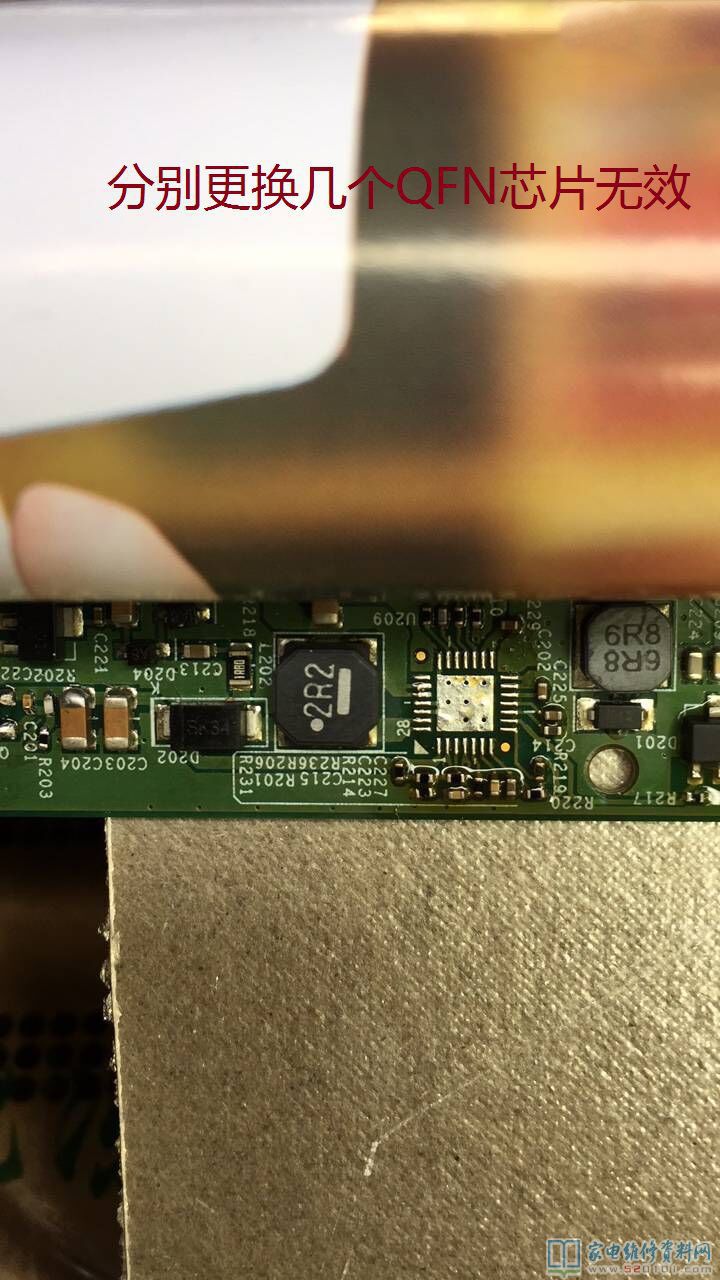

      最近接修一台康佳液晶电视，型号是LED40F3800CF，故障表现是开机灰屏，声音正常。经过5天断断续续奋战，终于搞好了，我分别对边板上的U209(P301-16)、U601(M106-11)、U101(AUO-G1422)进行更换，但是一无所获。

     详细的过程就不说了，就边板如下图所示的两个“小家伙”，估计是这屏的通病，屏号：AUO 39T11-C02 T390XVN01.0 CTRL BD，希望能帮到各位。D204 D205测量正反向都不通，判断为开路。相同板上拆来装上就可以了。

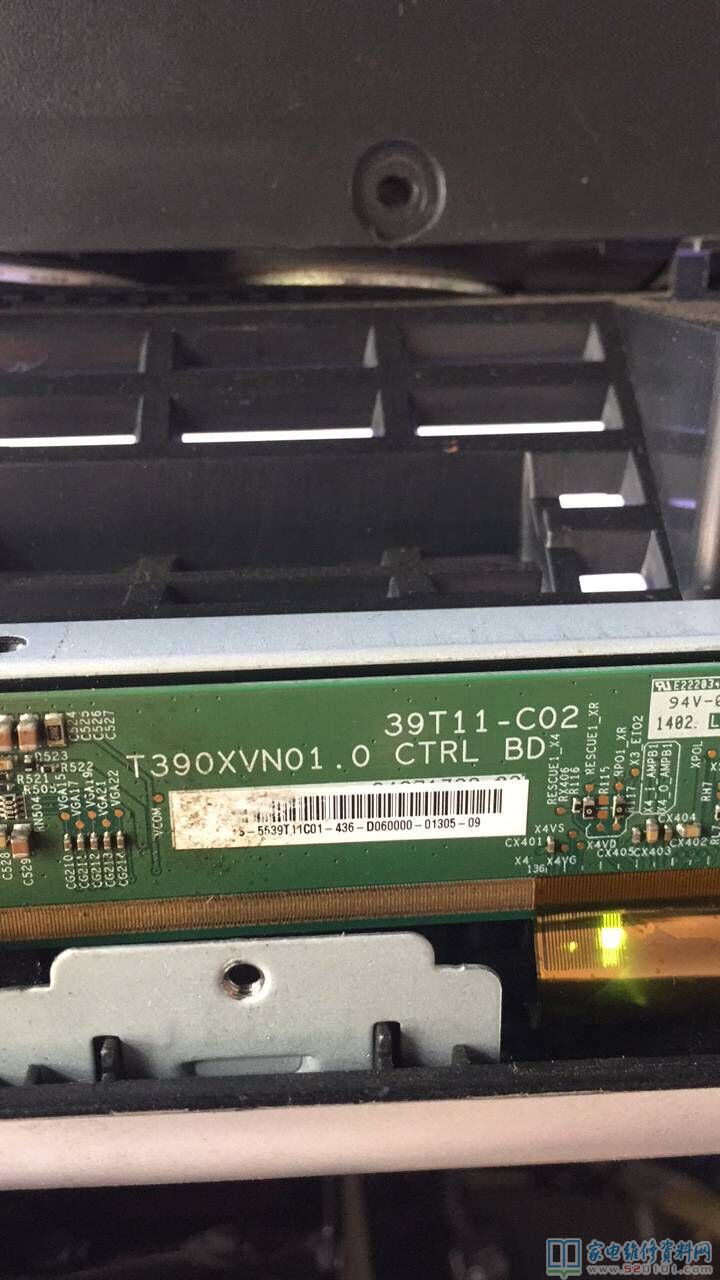

屏号如下图所示

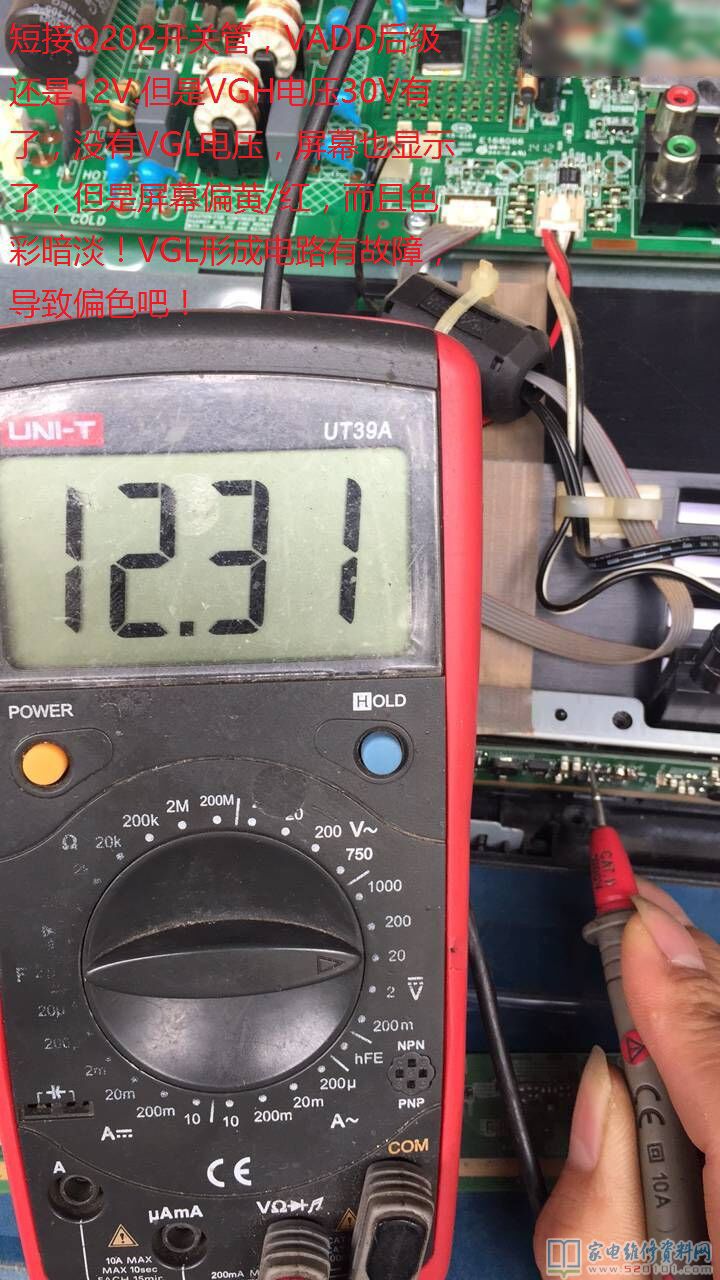

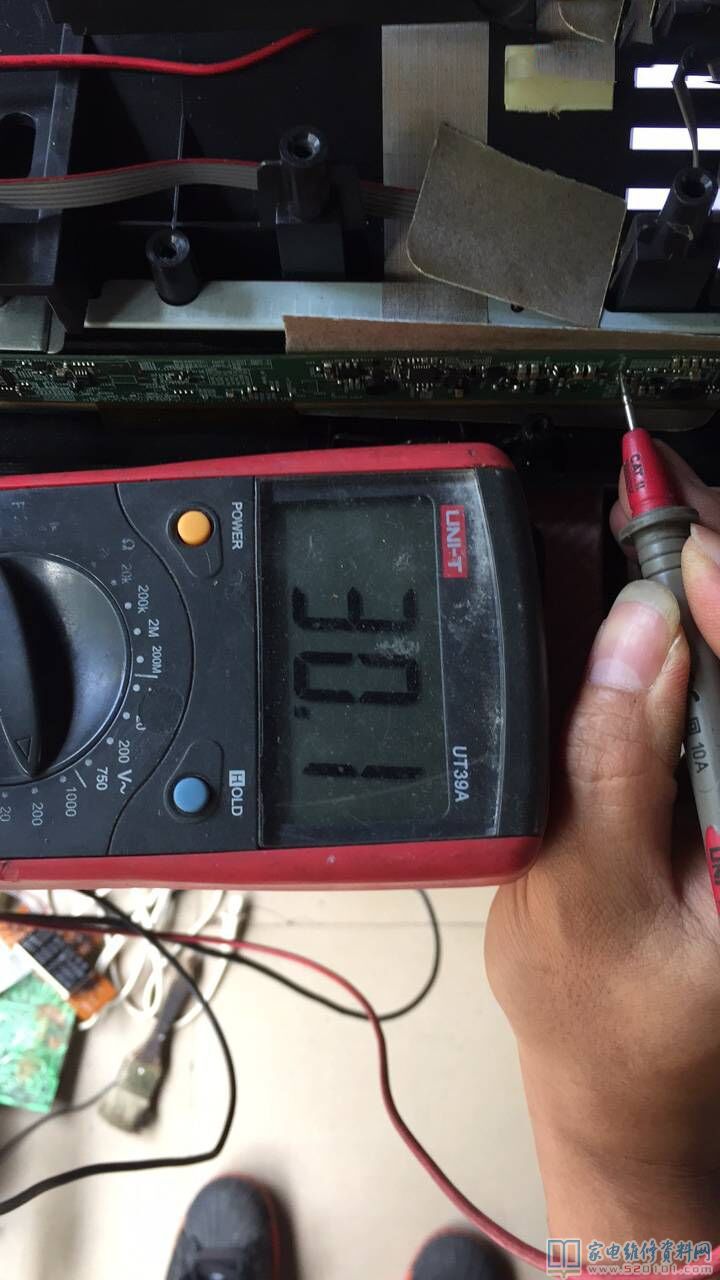

VADD只有12V说明VADD电压没形成

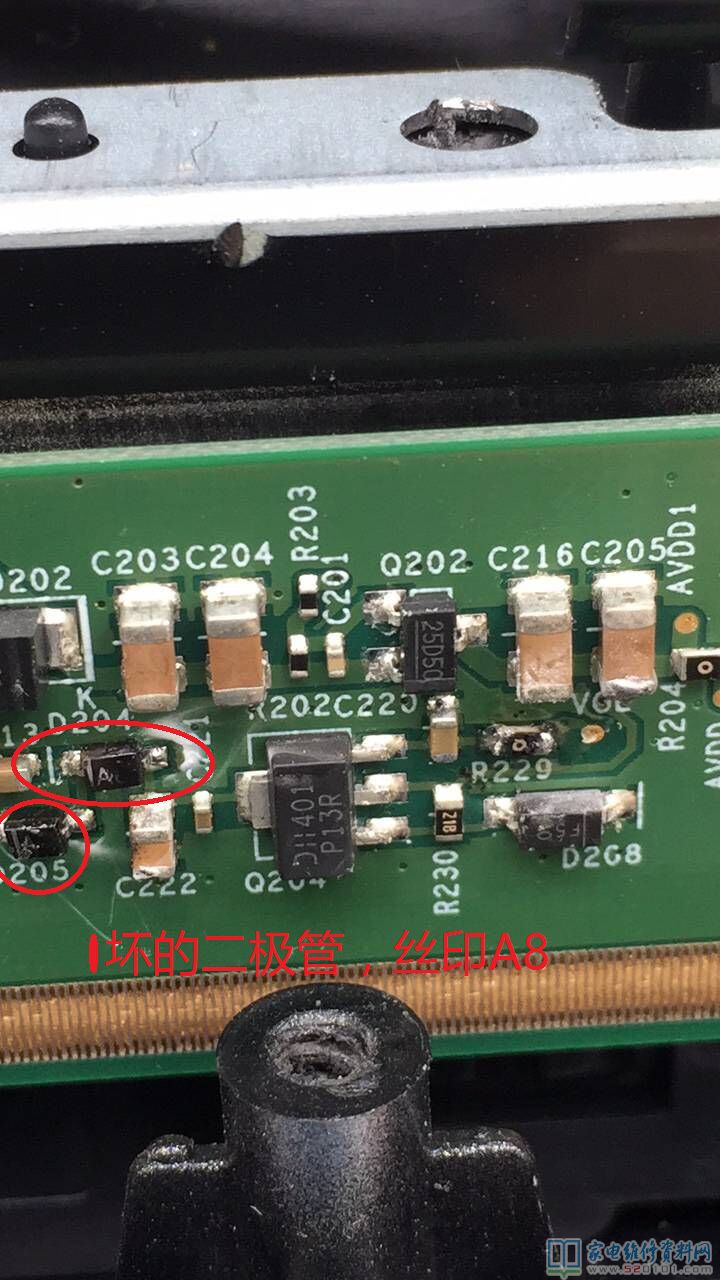

故障元件D204 D205

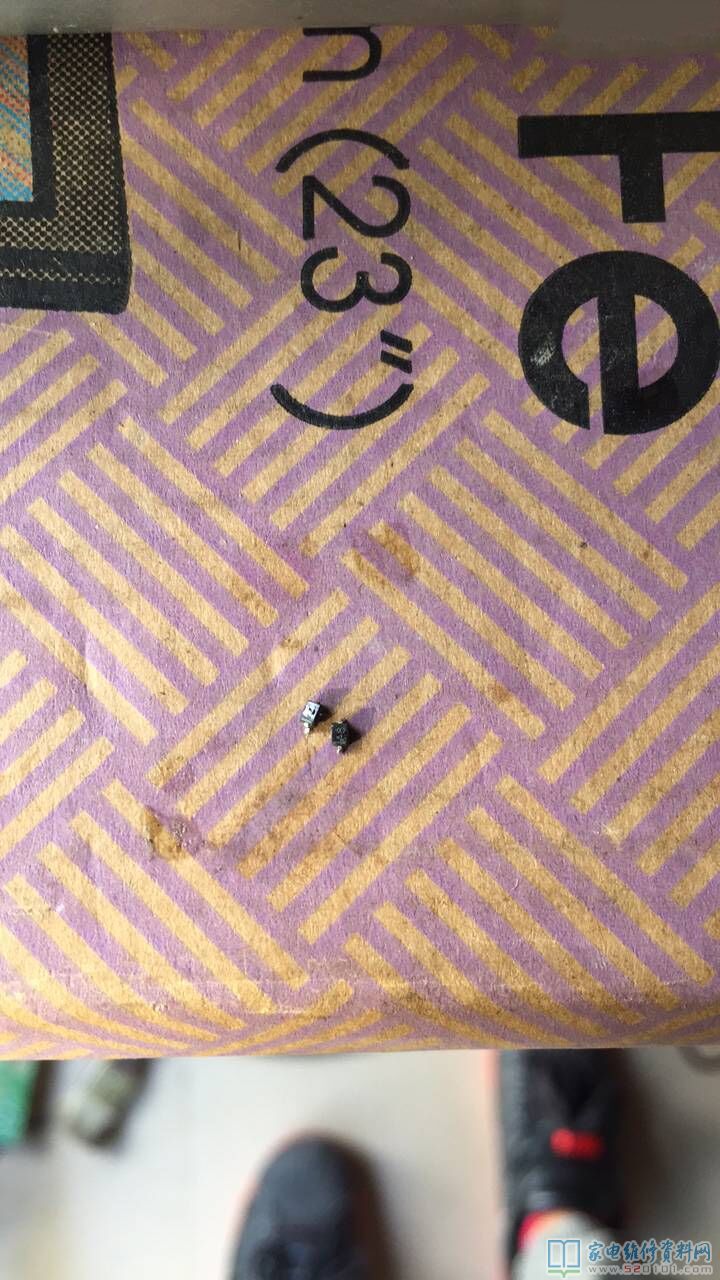

灰屏元凶

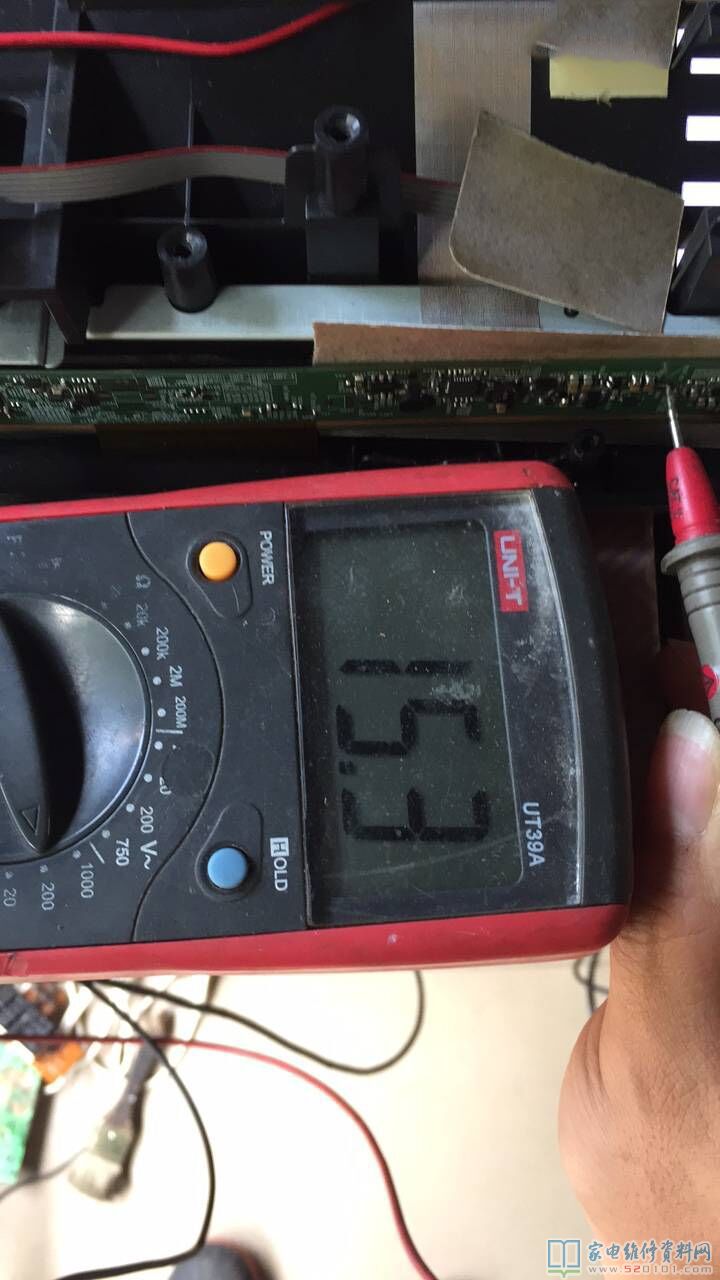

修复后的VADD电压

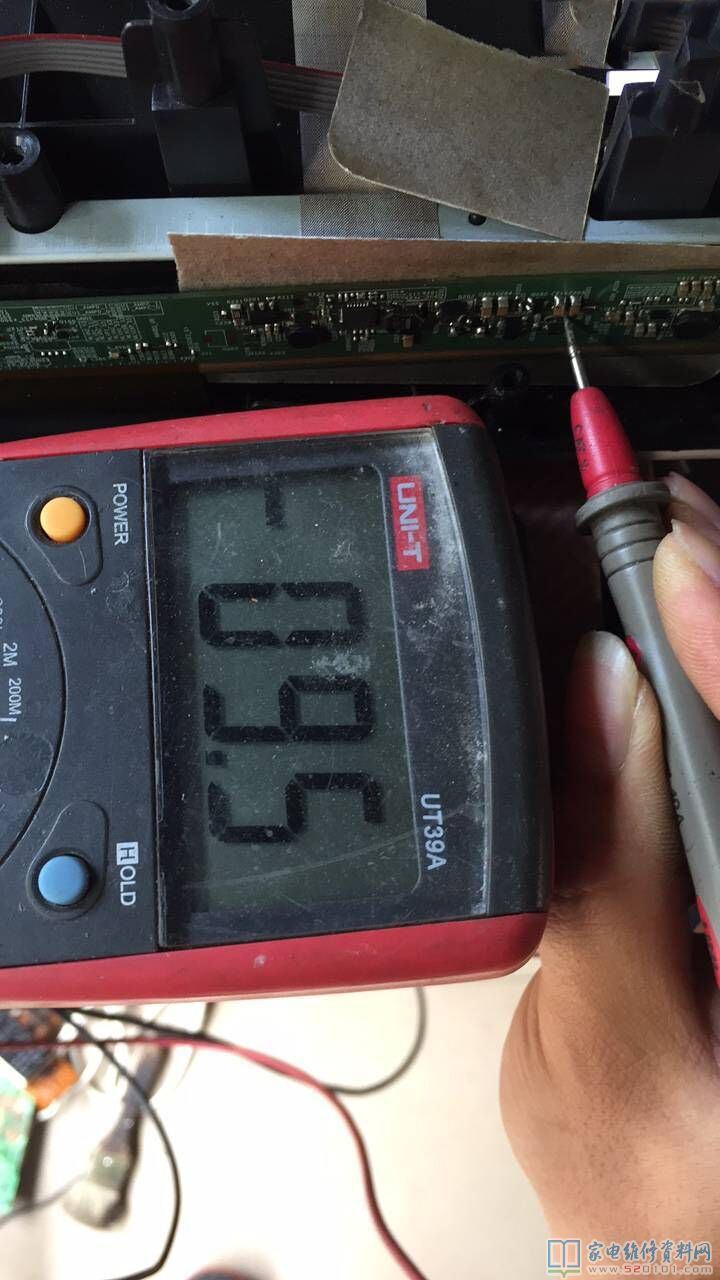

修复后的VGH

修复后的VGL

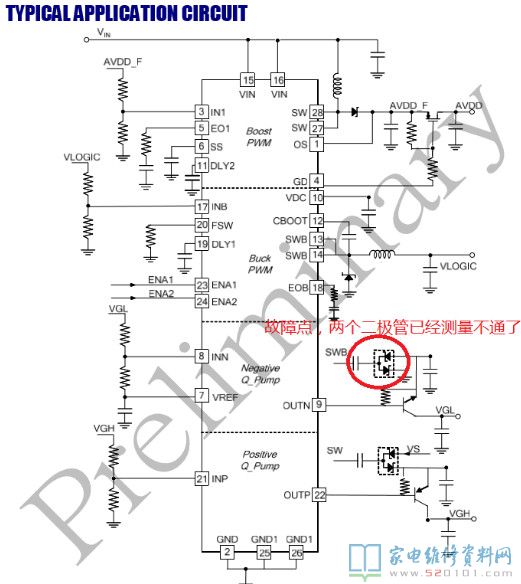

故障点

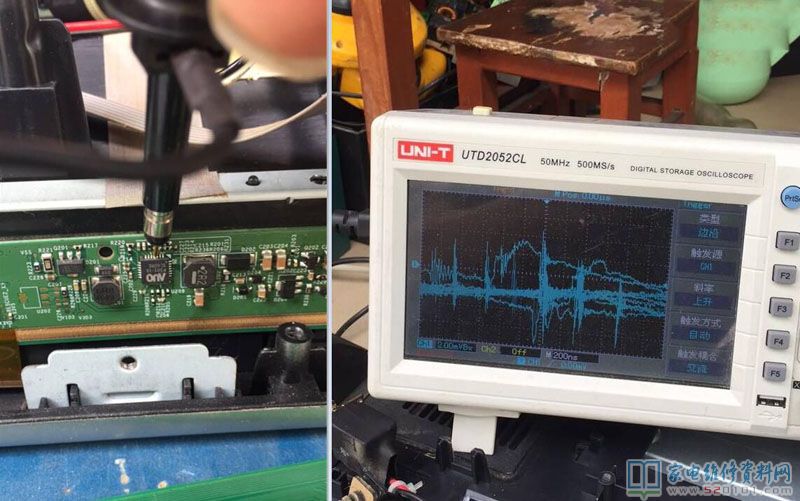

芯片输出的VGL波形
