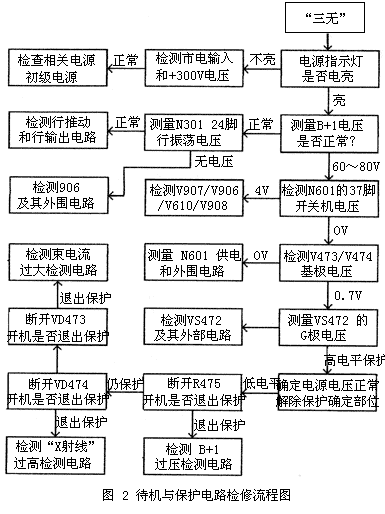

该机的开关电源电路、行输出电路、待机控制电路、保护电路发生故障，均会引发“三无”故障。但各电路引发故障的特点和电压变化各有不同。开关电源引发的“三无”故障是无电压输出，指示灯不亮；行输出电路引发的“三无”故障是开关电源输出高电压，指示灯亮，但行输出电路不工作；保护电路动作与待机电路引发的“三无”故障是开关电源各路输出电压降到正常时的2/3左右，电源指示灯亮，行扫描电路停止工作。检修该机“三无”电路故障时，可按图2所示的检修流程图进行维修。
1.测量关键点电压，判断故障范围
（1）测量B+1电压：测量B+1电压，可在开机的瞬间和发生“三无”故障后测量。如果B+1电压始终为0 V，且指示灯不亮，则开关电源电路发生故障。重点检测开关电源初级电路的市电输入、整流、滤波电路、启动、振荡、反馈电路。如果B+1电压开机的瞬间为高电平，发生“三无”故障时降到正常时的三分之一左右，则是待机和保护电路启动，进入待机或保护状态。重点检测待机控制和保护电路。如果B+1电压始终为高电平，且指示灯亮，则是行扫描电路故障。重点检测行振荡电源控制电路、行推动电路和行输出电路。
（2）测量可控硅VS472的G极电压：如果B+1电压开机的瞬间为高电平，发生“三无”故障时降到正常时的三分之一左右，引发故障的原因即可能是微处理器和待机控制电路故障，也可能是保护电路启动。此时测量保护电路电压翻转电路可控硅的G极电压来，判断故障范围：如果可控硅G极电压，此时为低电平（O V），则是微处理器待机控制电路引发的故障，电视机进入待机状态。重点检测微处理器 N601的电源、晶振、复位、矩阵等外围电路；如果可控硅G极电压此时为高电平，则是保护电路启动，进入保护状态。重点检测G极外部的B+1过压检测电路、“X射线”过高检测电路、显像管束电流过流检测电路。
（3）测量故障检测电路的触发电压：在开机后未进入保护前的瞬间，测量“X射线”过高检测电路的VD474正极电压和显像管束电流过流检测电路VD473的正极电压，哪个电压在保护前有瞬间突然上升，则是哪路故障检测电路引起的保护。若VD474的正极电压瞬间上升，是“X射线”过高检测电路引起的保护；若VD473的正极电压瞬间上升，是显像管束电流过流检测电路引起的保护；如果VD474、VD473的正极保护前瞬间均为低电平，则是开关电源B+1过压检测电路引起的保护。
该机开关电源和待机、保护电路中的三极管和光电耦合器的对地电阻和电压，见表1所示，供维修时参考。[Page]
| 编号与名称 | 引脚 | 开机电压V | 待机电压V | 开机电阻KΩ | 待机电阻KΩ |
| V901 | c | 295 | 305 | 17.2 | 32.5 |
| 2SD1710 | b | -2.7 | -1.1 | 6.1 | 7.9 |
| e | 0.3 | 0.01 | 0 | 0 | |
| V902 | c | -2.7 | -1.1 | 6.1 | 7.9 |
| 2SC3087 | b | -4.6 | -0.7 | ∞ | 7.6 |
| e | -4.6 | -1.3 | ∞ | 5.6 | |
| V903 | c | -2.7 | -1.1 | 6.1 | 7.9 |
| 2SD400F | b | -3.4 | -0.7 | ∞ | 11.2 |
| e | 0 | 0 | 0 | 0 | |
| V904 | c | -4.7 | -0.7 | ∞ | 7.6 |
| 2SA1015 | b | -0.6 | 0 | 8.4 | 9.6 |
| e | 0 | 0 | 0 | 0 | |
| V905 | c | -0.6 | 0 | 8.4 | 9.6 |
| 2SC1815 | b | -30.2 | -19.4 | 17.2 | 8.3 |
| e | -34.2 | -16.2 | 9.6 | 17.2 | |
| V906 | c | 25.2 | 0 | 10.2 | 15.2 |
| 2SA1015 | b | 24.4 | 14.4 | 12.2 | 62 |
| e | 25.2 | 5 | 5 | 33 | |
| V907 | c | 0 | 5 | ∞ | 17.8 |
| 2SA1015 | b | 5 | 4.5 | 7.1 | 7.3 |
| e | 5 | 5 | 3.3 | 3.5 | |
| V908 | c | 28.4 | 26.2 | 72 | ∞ |
| 2SC1815 | b | 0.3 | 5.4 | 155 | 155 |
| e | 0.1 | 4.5 | 12.2 | 1000 | |
| V610 | c | 0 | 14.2 | 14.2 | 95 |
| 2SC1815 | b | 0.7 | 0.1 | 16.2 | 11.2 |
| e | 0 | 0 | 0 | 0 | |
| V471 | c | 0 | 0 | ∞ | 11.6 |
| 2SA1015 | b | 12.2 | 0.5 | 6.6 | 6.3 |
| e | 12.2 | 0.5 | 1 | 1 | |
| V473 | c | 4 | 0 | 6.7 | 6.8 |
| 2SC1815 | b | 0 | 0 | 7.4 | 7.4 |
| e | 0 | 0 | 0 | 0 | |
| V474 | c | 4.5 | 4.4 | 11.2 | 17.2 |
| 2SC1815 | b | 0 | 0 | 7.4 | 7.4 |
| e | 0 | 0 | 0 | 0 | |
| N901 | 1 | 30.2 | 23 | 10.2 | 155 |
| TLP621 | 2 | 29.7 | 22 | 52 | ∞ |
| 3 | -4.5 | -0.01 | ∞ | 7.1 | |
| 4 | 0 | 0 | 0 | 0 | |
| N903 | 1 | 0 | 1.2 | ∞ | 17.8 |
| TLP621 | 2 | 0 | 0 | 0 | 0 |
| 3 | -2 | 0.03 | ∞ | ∞ | |
| 4 | 0 | 0 | 0 | 0 |
注：所测数据均是用MF-47指针式万用表测得，电阻用R×1 kΩ档测得。测试开关变压器初级电路元件以C901负极为热地端，开关变压器次级以B+1滤波电容器C922负极为冷地端，测量时千万不能将接地端搞错。
2.解除保护，观察故障现象
