长虹LT32710液晶电视电源板无电压输出的维修

2023-01-24 06:05:42  阅读 384 次 评论 0 条
摘要:

接修一台32寸长虹LT32710液晶电视,故障表现为被雷击,导致主板、电源板全部损坏。准备换主板,修电源板。一顿操作猛如虎,把电源板上门烧的该换的换,该量的量。插电测量有+5VSB,以为稳了,由于主板没到

      接修一台32寸长虹LT32710液晶电视,故障表现为被雷击,导致主板、电源板全部损坏。准备换主板,修电源板。一顿操作猛如虎,把电源板上门烧的该换的换,该量的量。插电测量有+5VSB,以为稳了,由于主板没到货,那颗电阻短接强开试试看吧。结果芭比Q了,没5V、24V输出,PFC工作不过只有365V左右。

      相信修过这款板的师傅十有八九都遇到过这个情况。又是地毯式排查,查了个寂寞,发现5V电压是受24V控制的,只要把24V电压整出来,5V就跟着有了。24V变压器电源芯片是SSC620S,供电脚11-13V跳动,6脚驱动无输出,换了再说吧,换完,还是老毛病,那就查芯片供电电容吧,又正常查了个寂寞。5V变压器电源芯片A6059H和PFC4863-2以及24V变压器芯片都同一条线路供电的,为什么前两个能工作,就SSC620S不工作呢?

      到此百思不得其解了。难道是没到开启电压临界点?继续围绕着芯片供电不稳查。供电是从A6059H芯片控制的变压器出来的,一组5V输出,一组芯片供电。供电有规律的11-13V左右跳动,难道是轻载、空载进入间歇式振荡?在5VSB短接开机的同时,再加点负载试试看吧,为什么不在5V插口上门加?仔细看过前面我说的就不会问这种低级的问题了。果然,久违的变压器电流声出来了。具体是什么样的声音,只可意会不可言传了。测量24V、5V,都有了。,芯片供电貌似15V左右吧忘记了,PFC升到390V,故障维修结束。

      维修总结:R-HS120-4S01这款板子单独测试,要在+5VSB加负载!怎么加,加多少自己看着办吧。否则没24V、5V输出。

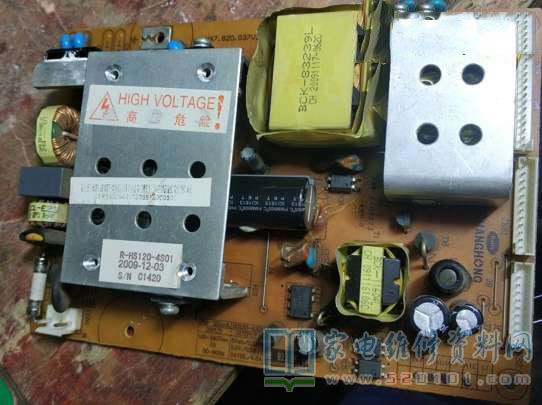

长虹LT32710液晶电视电源板无电压输出的维修 第1张
