创维49M6液晶电视图像跳动故障的技改维修

2023-01-24 05:54:53  阅读 224 次 评论 0 条
摘要:

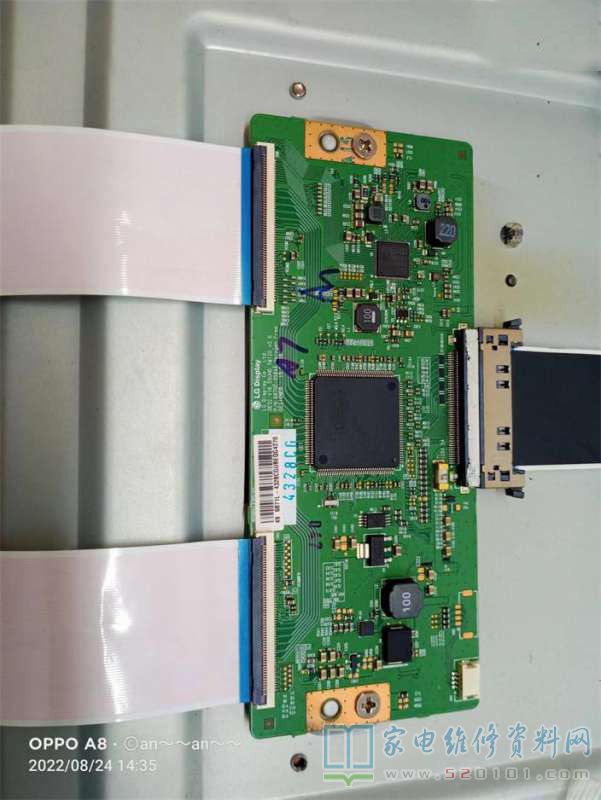

接修一台创维49M6液晶电视,故障表现为图像下半部分有横线,图像跳,这机Y轴是在屏内,没有耳朵。此机逻辑版是LG 6870C-0584A。送修后,拆机屏右边拆了10个小电阻,切了一刀,飞了一条线,具体如下

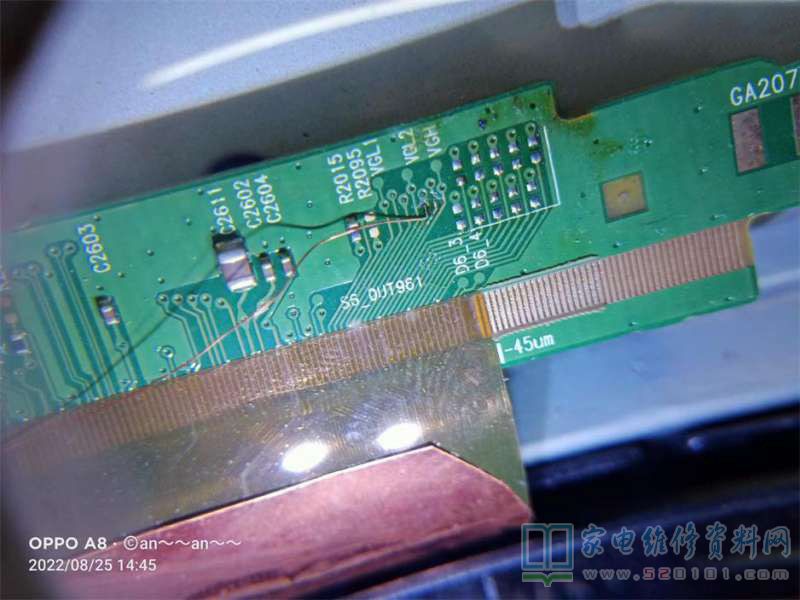

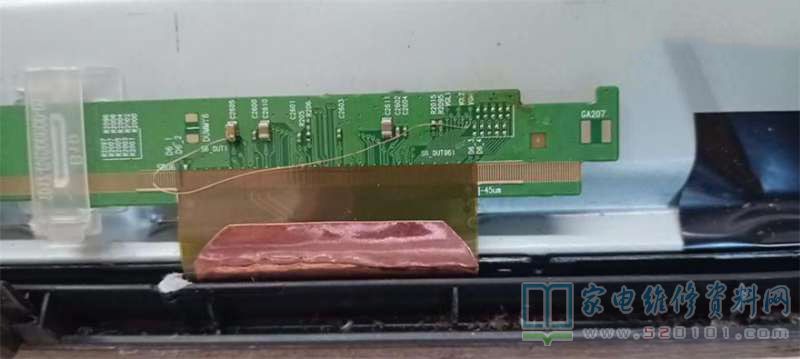

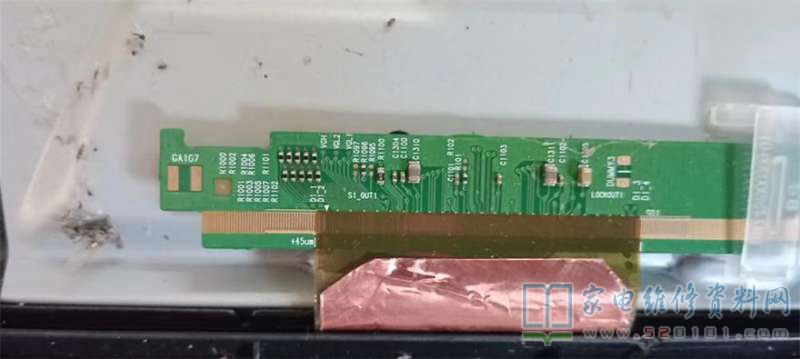

      接修一台创维49M6液晶电视,故障表现为图像下半部分有横线,图像跳,这机Y轴是在屏内,没有耳朵。此机逻辑版是LG 6870C-0584A。送修后,拆机屏右边拆了10个小电阻,切了一刀,飞了一条线,具体如下图所示,仅供参考。

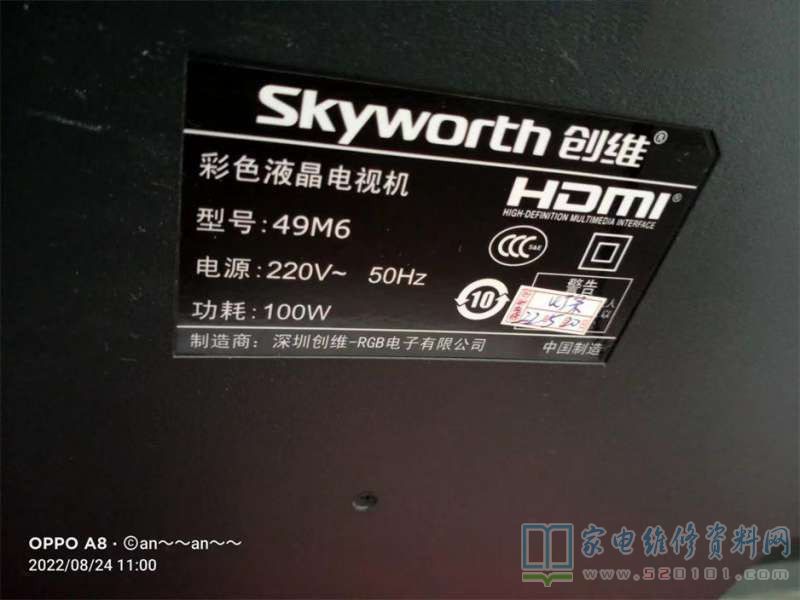

创维49M6液晶电视图像跳动故障的技改维修 第1张

创维49M6液晶电视图像跳动故障的技改维修 第2张

创维49M6液晶电视图像跳动故障的技改维修 第3张

创维49M6液晶电视图像跳动故障的技改维修 第4张

创维49M6液晶电视图像跳动故障的技改维修 第5张
