长虹LT32710液晶电视开机三无的故障维修

2022-12-19 18:55:01  阅读 154 次 评论 0 条
摘要:

接修一台长虹LT32710 型液晶电视,三无。打开机壳,目测电源板上的PFC电容爆裂。拆下电源板单独维修,测得保险F1开路,开关管Q3.Q7短路,R24开路。将损坏的元件全部换新后上电,有5V输出。断电后

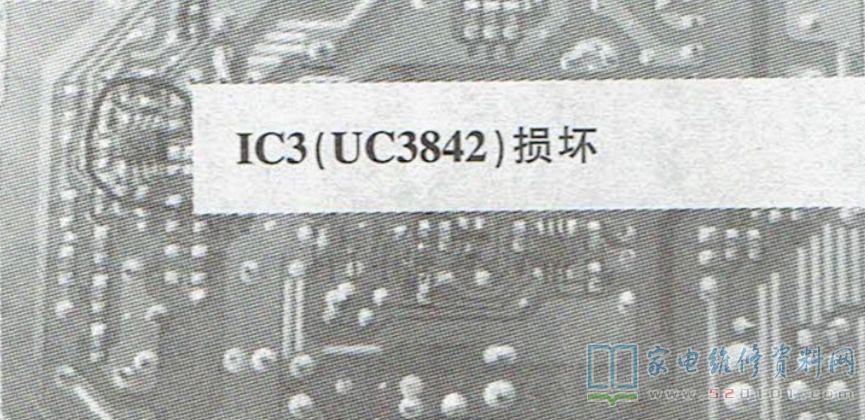

      接修一台长虹LT32710 型液晶电视,三无。打开机壳,目测电源板上的PFC电容爆裂。拆下电源板单独维修,测得保险F1开路,开关管Q3.Q7短路,R24开路。将损坏的元件全部换新后上电,有5V输出。断电后用一只10kΩ电阻跨接在5V和ON-OFF端上电开机,无24V输出。该机的24V产生电路以IC3(UC3842)为中心组成,如图1所示。

      根据经验,UC3842失效引起无24V输出较多,于是果断更换IC3,上电开机,24V输出正常。将电源板装机上电,插上信源,图声正常。故障排除。

长虹LT32710液晶电视开机三无的故障维修 第1张
