创维26E61HR液晶电视开机三无的故障维修

2022-12-19 18:49:32  阅读 170 次 评论 0 条
摘要:

接修一台创维26E51HR液晶电视,故障表现为开机三无,打开后盖目测电源板没有不良现象。上电开机,测量300V电压正常,但无24V、5V、12V电压输出。关机后用万用表的电阻挡检测5V电源电路(IC型号为T

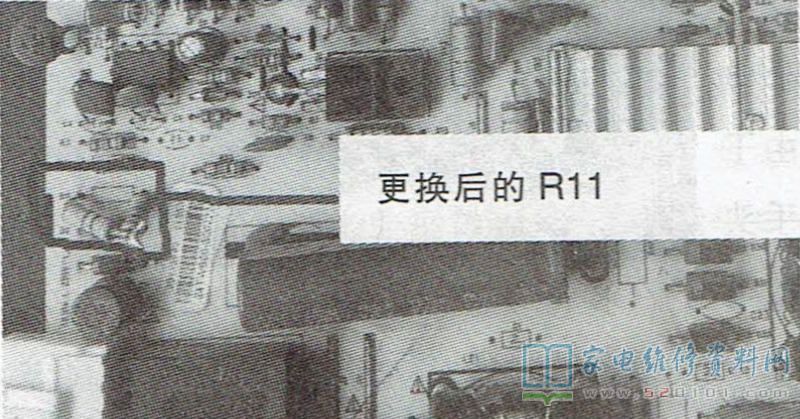

     接修一台创维26E51HR液晶电视,故障表现为开机三无,打开后盖目测电源板没有不良现象。上电开机,测量300V电压正常,但无24V、5V、12V电压输出。关机后用万用表的电阻挡检测5V电源电路(IC型号为TEA1733P,位号为U1),U1的各脚电阻正常,功率开关管Q1、二极管D5和稳压管ZD1均正常。转向检测阻值较大的启动电阻R22、R11(阻值均为2.2MΩ),因为阻值较大的电阻易开路性损坏。经查R22增至30MΩ,R11已开路。因R22、R11串联后的总阻值为44MΩ,既然R22已增至30MΩ,于是找来一只8.2MΩ和一只2MΩ电阻串联后作为R11,如图1所示。焊好后上电开机,故障排除。

创维26E61HR液晶电视开机三无的故障维修 第1张
