长虹G3478彩色电视机图像上部抖动的故障维修

2022-11-27 18:51:19  阅读 236 次 评论 0 条
摘要:

接修一台长虹G3478型彩电(CH-10机芯),通电后电源指示灯一亮一灭,机内“吱吱”响。根据现象分析,应是电源次级有短路现象,导致电源保护了。拆机后用万用表检测电源次级各个整流二极管的输出端,未发现短路

      接修一台长虹G3478型彩电(CH-10机芯),通电后电源指示灯一亮一灭,机内“吱吱”响。根据现象分析,应是电源次级有短路现象,导致电源保护了。拆机后用万用表检测电源次级各个整流二极管的输出端,未发现短路现象,转向检查行输出电路,发现上阻尼管VD433(BY359)的正、反向阻值都为224Ω。经查与VD433并联的电容C437(222/1.6kV)已经漏电,换新后开机,图像上半部明显抖动(图像边缘处一伸一缩,有时又正常),下半部基本正常,开机一会后,图像上边两个角不停地拉伸。

长虹G3478彩色电视机图像上部抖动的故障维修 第1张

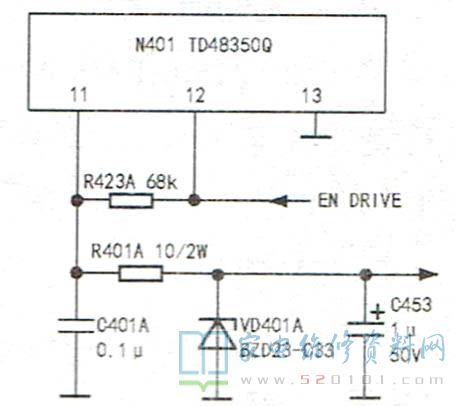

      仔细观察图像,发现不抖动时图像有些偏大,问题会不会出在枕校电路上?该机枕校由场块TDA8350Q的11~13脚完成,如图1所示。开机,测得枕校电压为15.2V,有点偏低;断开TDA8350Q的11脚,图像无变化,枕校电压还是15.2V,看来问题就出在枕校电路中。经查稳压二极管VD401A反向漏电。该管型号为BZD23-C33,应该是一只33V稳压管,且功率较大。因是上门维修,工具箱里没有这个零件,于是用两只18V/1W的稳压管串联后代替。开机,图像行幅正常,上部抖动的毛病也消失了。

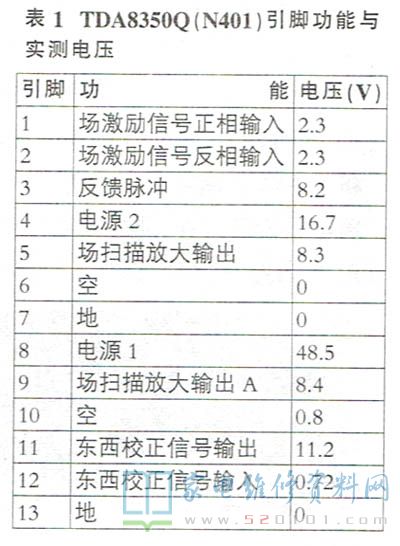

      此时测得TDA8350Q各脚电压见表1。

长虹G3478彩色电视机图像上部抖动的故障维修 第2张
