欣锐(HS)及全汉(FSP)系列液晶电源组件常用贴片元件主要参数速查表

2022-11-12 20:13:34  阅读 174 次 评论 0 条
摘要:

欣锐(HS )及全汉(FSP )系列液晶电源组件有数十种型号,既有单独的电源板组件,又有电源背光二合一组件,主要用于长虹各型液晶彩电中,右图为带阻PNP型三极管UN2111~UN2116的结构图。

     欣锐(HS )及全汉(FSP )系列液晶电源组件有数十种型号,既有单独的电源板组件,又有电源背光二合一组件,主要用于长虹各型液晶彩电中,右图为带阻PNP型三极管UN2111~UN2116的结构图。

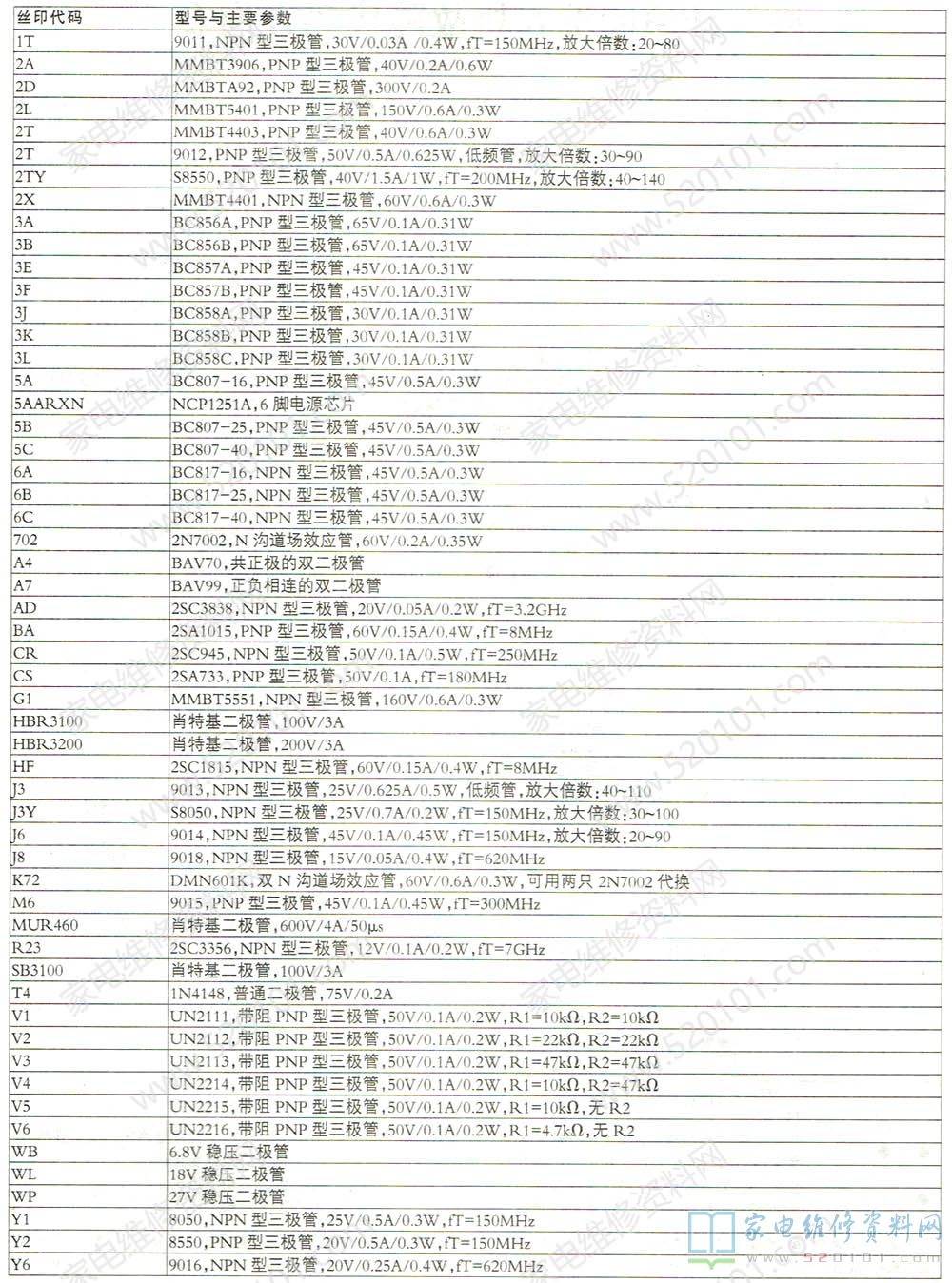

欣锐(HS)及全汉(FSP)系列液晶电源组件常用贴片元件主要参数速查表 第1张

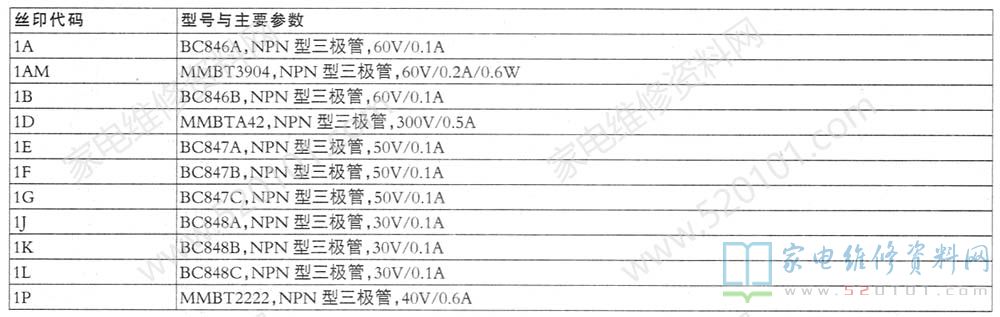

欣锐(HS)及全汉(FSP)系列液晶电源组件常用贴片元件主要参数速查表 第2张

欣锐(HS)及全汉(FSP)系列液晶电源组件常用贴片元件主要参数速查表 第3张
